استاندارد کابل کشی مقاوم در برابر آتش PH120 SR 114E استاندارد اضطراری

کابل استاندارد PH30 SR 114H استاندارد مقاوم در برابر آتش FR-LSZH برای مدارهای آتش نشانی

ماده	مشخصات

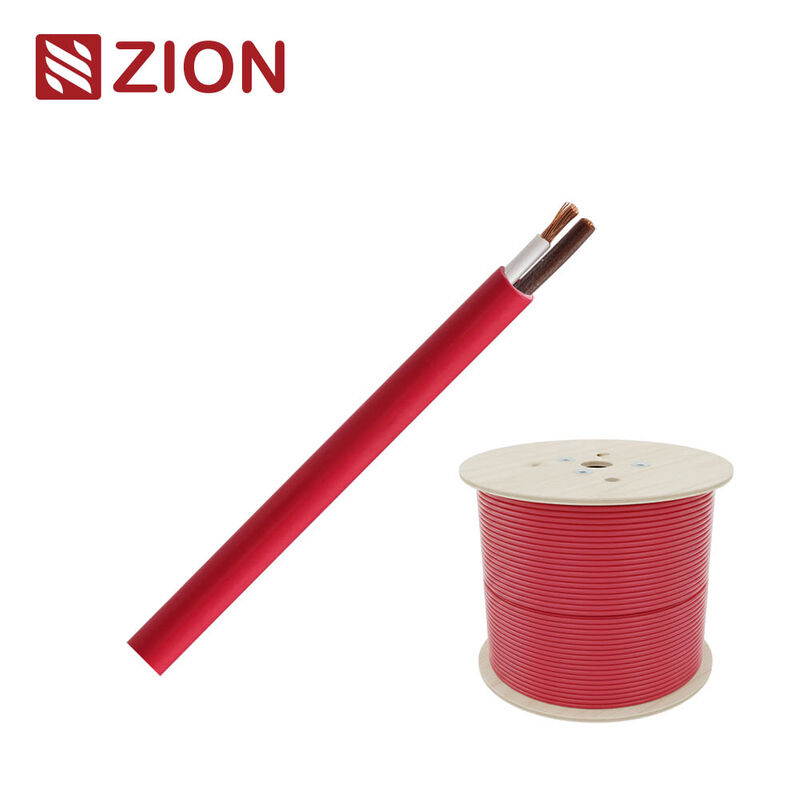

نام محصول	کابل مقاوم به آتش
شماره مدل	FR6387-UN-0225
نوع ساختمانی	CU / FR / LSZH (بدون صفحه نمایش)
مواد هدایت کننده	مس بدون رشته (طبقه 5، EN 60228)
اندازه هادی	45 × 0.25 میلی متر
بخش متقاطع اسمی	2 × 2.5 میلی متر مربع
ولتاژ نامی	600 / 1000 ولت
دمای کار	-30 °C ~ +90 °C
رنگ بیرونی	قرمز RAL 3000
استانداردهای قابل استفاده	IEC 60331-21 (FE180), BS 6387 CAT B/C, IEC 60332-1-2, IEC 60332-3-24, EN 50200 PH120, CE, RoHS

اجزا	مواد / توضیحات	استاندارد	ابعاد
راننده	مس بدون رشته	EN 60228	45 × 0.25 میلی متر
مقاومت DC (20 °C)	️	EN 60228	7.98 Ω/km
عایق بندی	لاستیک سیلیکونی (مقاوم حرارت)	IEC/EN 60811-203	0ضخامت.58 میلی متر
قطر عایق	️	IEC/EN 60811-201	3.1 ± 0.1 میلی متر
رنگ های عایق	قهوه ای / سفید	️	️
مقاومت عایق	> 200 MΩ/km	️	️
لایه مانع آتش	نوار ميکا	️	0.14 × 24 میلی متر
صفحه نمایش کلی	(نوع بدون صفحه نمایش)	️	️
سیم تخلیه	️	️	️
پوشش بیرونی	LSZH (هالوجن بدون دود کم)	IEC/EN 60811-202	0.7 میلی متر ضخامت
قطر بیرونی	️	IEC/EN 60811-203	7.8 ± 0.2 میلی متر
"پيتچ تويست"	️	️	176 ± 10 میلی متر
استحکام	️	️	2.3 mH/km
آزمون ولتاژ بالا	EN 50288-7	3.0 کیلوولت / 1 دقیقه	️

ماده آزمایش	استاندارد	توضیحات / الزامات
مقاومت در برابر آتش	IEC 60331-21 (FE180) / BS 6387 CAT B، CAT C	حفظ یکپارچگی مدار برای 180 دقیقه در 750-950 °C
گسترش شعله	IEC 60332-1-2 / IEC 60332-3-24 / EN 50266-2-4	محدود کردن گسترش شعله بر روی کابل های تک و بسته
تراکم دود	IEC 61034-1/2	انتشار کم دود برای دید و ایمنی
انتشار گازهای خوردنی	IEC 60754-1/2 / EN 50267	انتشار گاز اسیدی کم، بدون هالوجن
انطباق RoHS	دستورالعمل اتحادیه اروپا 2011/65/EU	تایید شده (Pb, Cd, Hg, Cr6+, PBB, PBDE Free)
