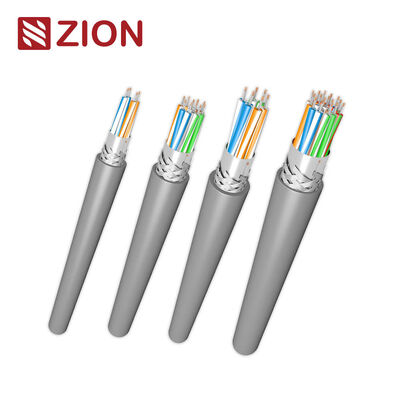

کابل ارتباطی RS485/RS232 با روکش فویل مسی قلع اندود رشته‌ای 28AWG با امپدانس 120 اهم برای اتوماسیون صنعتی

•کابل ارتباطی چند جفتی RS485/RS232 (28AWG، 4 تا 12.5 جفت، شیلد فویلی، PVC، 120Ω)

کابل داده پایدار و کم ظرفیت برای اتوماسیون صنعتی و ارتباطات سریال

مدل های موجود:73004 (4 جفت) · 73005 (5 جفت) · 73006 (8 جفت) · 73012 (12.5 جفت)

کابل های چند جفتی ZION COMMUNICATION RS485/RS232 برای انتقال داده قابل اطمینان، کم نویز و مقاوم در برابر تداخل در کنترل صنعتی، اتوماسیون ساختمان، ابزار دقیق و سیستم های ارتباط سریال طراحی شده اند.
تمام کابل ها دارای هادی های مسی قلع اندود رشته ای 28AWG، عایق فوم PE، شیلد 100٪ فویلی و روکش PVC بادوام هستند که به امپدانس مشخصه 120Ω و ظرفیت کم برای سیگنال دهی دیفرانسیل با سرعت بالا دست می یابند.

•ویژگی های کلیدی

• هادی های مسی قلع اندود رشته ای 28AWG انعطاف پذیری و یکپارچگی سیگنال بالا را تضمین می کنند.

• عایق فوم PE (FPE) ظرفیت را کاهش می دهد و عملکرد فرکانس بالا را افزایش می دهد.

• شیلد فویلی آلومینیوم/پلی استر کلی (از نوع Beldfoil®) محافظت عالی EMI/RFI را فراهم می کند.

• سیم تخلیه مسی قلع اندود، اتصال زمین و خاتمه شیلد قابل اعتماد را امکان پذیر می کند.

• امپدانس مشخصه 120Ω، ایده آل برای سیستم های ارتباطی RS485/RS422/RS232.

• ظرفیت کم:

• 11 pF/ft (36 pF/m) cond-to-cond

• 20 pF/ft (66 pF/m) cond-to-shield

• ولتاژ نامی: 150 ولت (CL2)، 30 ولت (UL AWM 2919).

• دمای کارکرد: -20 درجه سانتیگراد تا +60 درجه سانتیگراد.

• موجود در 4 تا 12.5 جفت برای مطابقت با تراکم سیم کشی های مختلف.

• کاربردهای معمول

• انتقال داده سریال RS485 / RS422 / RS232

• شبکه های PLC، DCS و اتوماسیون کارخانه

• کنترل و نظارت بر حرکت صنعتی

• سیستم های مدیریت ساختمان (BMS)، شبکه های HVAC

• سیستم های امنیتی، کنترل دسترسی و آلارم

• ابزار دقیق، سنسورها و پیوندهای I/O از راه دور

•ساختار کابل

•مشخصات الکتریکی (معمولی)

بر اساس مدل 73004. سایر مدل ها عملکرد الکتریکی یکسانی را با تفاوت هایی فقط در O.D. و وزن به اشتراک می گذارند.

•مشخصات مکانیکی و محیطی

•انتخاب مدل (سری 4 تا 12.5 جفت)

•استانداردها و انطباق
