کابل صنعتی 24AWG RS485 با پوشش ورق + تراش و مقاومت 120Ω برای محیط های EMI بالا

24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
اطلاعات پایه
محل منبع: نینگبو ، شانگهای
نام تجاری: hellosignal
شماره مدل: RS-485
مقدار حداقل تعداد سفارش: 10 کیلومتر
جزئیات بسته بندی: رول، قرقره چوبی، کارتن، پالت
زمان تحویل: به طور معمول 25 روز کاری
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
برجسته کردن:

کابل صنعتی RS485 24AWG,کابل RS485 با شیلد فویل + بافته,کابل صنعتی با امپدانس 120 اهم

,

Foil + Braid Shield RS485 Cable

,

120Ω Impedance Industrial Cable

توضیحات محصول

سری کابل صنعتی RS485 – 24AWG، 1-4 جفت، فویل + شیلد بافته شده، PVC، 120Ω
کابل ارتباطی صنعتی مقاوم در برابر EMI بالا برای سیستم های داده سریال RS485/RS422

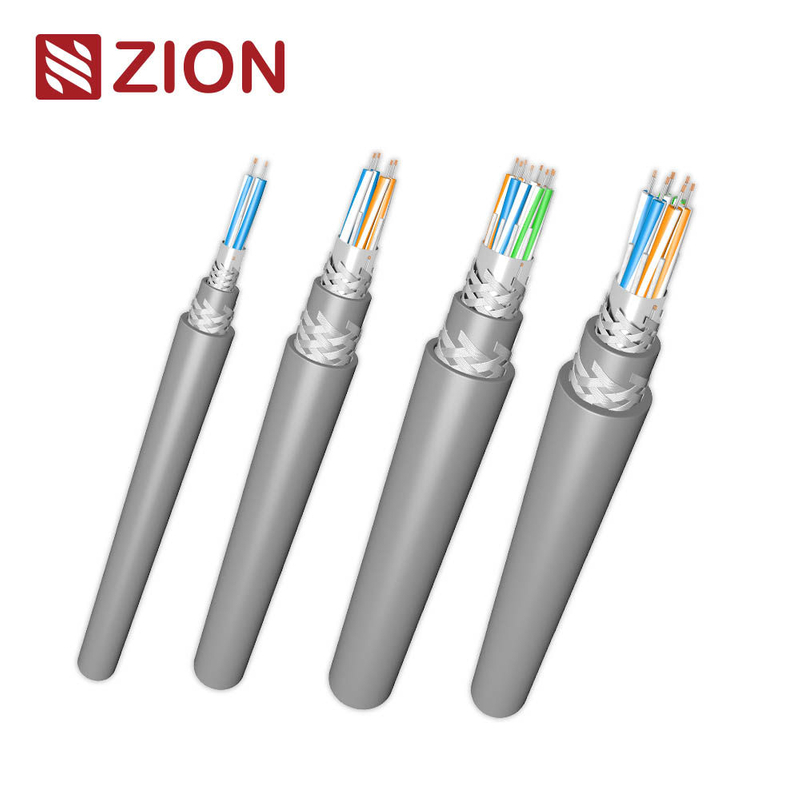

مدل های موجود
73201
پیکربندی 1 جفت
73202
پیکربندی 2 جفت
73203
پیکربندی 3 جفت
73204
پیکربندی 4 جفت
سری کابل RS485 24AWG ZION COMMUNICATION برای محیط های صنعتی که به ایمنی نویز برتر، انتقال پایدار در مسافت های طولانی و ساختار بادوام نیاز دارند، طراحی شده است. این سری کابل با داشتن شیلد دوگانه (فویل آلومینیومی + بافته مسی قلع اندود)، هادی های مسی قلع اندود رشته ای و عایق فوم PE، امپدانس 120Ω، ظرفیت کم و محافظت عالی در برابر تداخل الکترومغناطیسی (EMI) را ارائه می دهد.
مناسب برای شبکه های PLC، اتوماسیون کارخانه، ابزار دقیق، سیستم های HVAC/BMS، کنترل دسترسی و سیستم های ارتباطی مبتنی بر RS485/RS422.
ویژگی های کلیدی
  • شیلد دوگانه: فویل آلومینیومی + بافته مسی قلع اندود برای محافظت پیشرفته EMI/RFI
  • هادی های مسی قلع اندود رشته ای 24AWG برای تضعیف کم و قابلیت اطمینان سیگنال بالا
  • عایق فوم PE (FPE) ظرفیت کمتری را تضمین می کند و عملکرد فرکانس بالا را بهبود می بخشد
  • امپدانس مشخصه 120Ω، کاملاً با استانداردهای ارتباطی RS485/422 سازگار است
  • ظرفیت کم: ~12.8 pF/ft (42 pF/m) به طور معمول
  • روکش بیرونی PVC: انعطاف پذیر، مقاوم در برابر شعله، طراحی شده برای محیط های داخلی صنعتی
  • ایده آل برای شبکه های اتوبوس چند قطره ای، انتقال RS485 در مسافت های طولانی و تاسیسات سنگین EMI
  • دمای عملیاتی: -20 درجه سانتیگراد تا +60 درجه سانتیگراد
کاربردهای معمول
  • ارتباط سریال RS485 / RS422
  • شبکه های PLC و اتوماسیون صنعتی
  • سیستم های میدانی Modbus، BACnet، Profibus-like
  • سیستم های مدیریت ساختمان (BMS)
  • کنترل و نظارت HVAC
  • کنترل دسترسی و سیم کشی سیگنال امنیتی
  • ابزار دقیق و شبکه های حسگر
  • اتاق های کنترل موتور / محیط های صنعتی سنگین EMI
ساخت کابل
مولفه شرح
هادی مس قلع اندود رشته ای 24AWG
ساختار جفت جفت های پیچ خورده با عایق کدگذاری شده با رنگ
عایق پلی اتیلن فوم (FPE)
شیلد شماره 1 فویل آلومینیوم/پلی استر (100% پوشش)
شیلد شماره 2 شیلد بافته شده مسی قلع اندود
سیم تخلیه مس قلع اندود رشته ای 24AWG
ژاکت PVC (مقاوم در برابر شعله)، گرد
رنگ خاکستری استاندارد (رنگ های دیگر موجود است)
Ripcord برای برداشتن آسان ژاکت گنجانده شده است
مشخصات الکتریکی (معمولی)
ویژگی مقدار معمولی
مقاومت DC هادی 24 Ω/1000 فوت
ظرفیت (Cond-Cond) 12.8 pF/ft (42 pF/m)
ظرفیت (Cond-Shield) 23 pF/ft به طور معمول
امپدانس مشخصه 120 Ω
سرعت انتشار ~0.78 ج
حداکثر جریان 1A (معمولی)
رتبه ولتاژ 300 ولت (بسته به سبک AWM متفاوت است)
مکانیکی و محیطی
ویژگی مقدار
دمای عملیاتی -20 درجه سانتیگراد تا +60 درجه سانتیگراد
شعاع خمش (نصب) ≥ 10 × O.D.
شعاع خمش (استاتیک) ≥ 5 × O.D.
مناسب بودن محیطی مناطق داخلی، خشک یا مرطوب
نصب سینی ها، مجراها، کابینت های کنترل
جدول انتخاب مدل
SKU جفت تعداد هادی O.D. اسمی شیلدینگ موارد استفاده معمولی
73201 1 جفت 2 هادی 0.270 اینچ (اسمی) فویل + بافته شده RS485/422 تک کاناله
73202 2 جفت 4 هادی باید تعیین شود فویل + بافته شده شبکه های چند حسگری
73203 3 جفت 6 هادی باید تعیین شود فویل + بافته شده سیستم های PLC متوسط
73204 4 جفت 8 هادی باید تعیین شود فویل + بافته شده RS485 چند قطره ای با EMI بالا
استانداردها و انطباق
  • سبک های قابل اجرا UL AWM (طبق برگه محصول)
  • مطابق با RoHS / RoHS2
  • دارای علامت CE (دستورالعمل ولتاژ پایین)
  • عملکرد شعله: VW-1 (معمولی)
