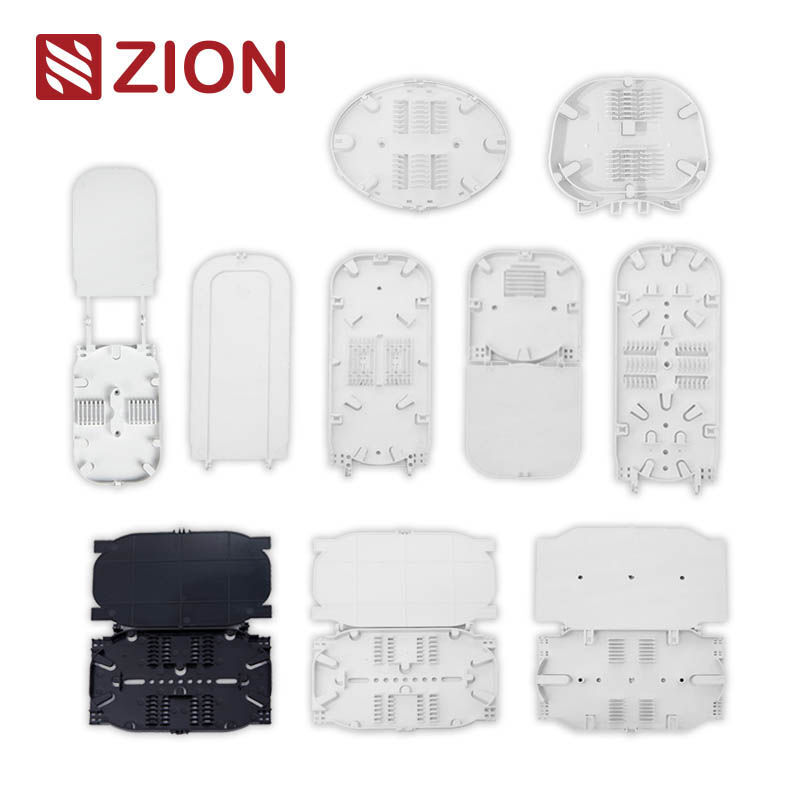

• سینی‌های اتصال فیبر نوری ZION

مروری بر محصول

سینی‌های اتصال فیبر نوری ZION برای سازماندهی و محافظت از اتصالات فیبر در داخل بسته‌بندی‌های اتصال نوری، فریم‌های توزیع و جعبه‌های دسترسی FTTH طراحی شده‌اند. هر سینی مسیرهای مسیریابی کنترل‌شده، نگهداری ایمن اتصال و مدیریت فیبر شفاف را فراهم می‌کند تا خطر نصب را کاهش داده و قابلیت اطمینان شبکه را در درازمدت بهبود بخشد.

کاربردها

• بسته‌بندی‌های اتصال فیبر نوری (گنبد/خطی)

• ODF – فریم توزیع نوری

• جعبه توزیع فیبر (FDB) / جعبه ترمینال

• کابینت‌های فیبر نصب شده روی دیوار و ایستاده روی زمین

• شبکه‌های دسترسی FTTH / FTTx و پیوندهای ستون فقرات

ویژگی‌های طراحی

• محافظت از اتصال
  شیارهای نگهدارنده اختصاصی برای محافظ‌های اتصال حرارتی (طول‌های رایج پشتیبانی شده).

• مسیریابی فیبر
  کانال‌های مسیریابی صاف و گرد، میکرو-خمش و آسیب‌های تصادفی را کاهش می‌دهند.

• شعاع خمش
  هندسه مسیریابی کنترل‌شده به حفظ حداقل شعاع خمش توصیه شده کمک می‌کند.

• مناسب برای نگهداری
  مسیرهای فیبر شفاف و مناطق برچسب‌گذاری، بازرسی، ورود مجدد و عیب‌یابی را ساده می‌کنند.

• توسعه چند لایه
  ساختارهای قابل انباشته/لولا دار برای بسته‌بندی‌های چند سینی و تعداد فیبر بالا موجود است.

ساخت سینی اتصال

توجه: ساختار را می‌توان برای مطابقت با بسته‌بندی، ODF یا ساختار داخلی کابینت شما سفارشی کرد.

گزینه‌های ظرفیت اتصال

سازگاری

• سازگار با بسته‌بندی‌های اتصال فیبر نوری گنبدی و خطی

• مناسب برای فیبرهای تک حالته و چند حالته

• پشتیبانی از فیبرهای G.652D / G.657A1 / G.657A2

• طراحی شده برای محافظ‌های اتصال حرارتی استاندارد

• ایده‌آل برای دسترسی FTTH، توزیع و شبکه‌های ستون فقرات

نصب و نگهداری

1. فیبرهای ورودی را در امتداد کانال‌های راهنمای سینی مسیریابی کنید و آنها را در نقاط تثبیت محکم کنید.

2. اتصالات را در شیارهای نگهدارنده اختصاصی قرار دهید (طول آستین را با نوع سینی مطابقت دهید).

3. حلقه‌های فیبر شل را در حالی که شعاع خمش توصیه شده را حفظ می‌کنید، سازماندهی کنید.

4. فیبرها/سینی‌ها را برای شناسایی سریع در هنگام ورود مجدد در آینده برچسب‌گذاری کنید.

5. بدون ایجاد اختلال در فیبرهای موجود (گزینه‌های انباشته/لولا دار) وارد شده و سرویس دهید.

چرا سینی‌های اتصال ZION را انتخاب کنید؟

• طراحی درجه مهندسی
  هندسه مسیریابی بهینه شده به کاهش استرس فیبر و بهبود قابلیت اطمینان کمک می‌کند.

• عرضه مناسب پروژه
  ظرفیت تولید پایدار برای استقرار در مقیاس بزرگ و تحویل سریع.

• سفارشی‌سازی OEM / ODM
  اندازه سینی، نوع نگهدارنده اتصال، روش نصب و پشتیبانی برچسب‌گذاری موجود است.

• سازگاری راه‌حل
  به‌طور روان با بسته‌بندی‌ها، کابینت‌ها و لوازم جانبی FTTH برای مدیریت کامل فیبر کار می‌کند.

سؤالات متداول

چه طول آستین اتصالی پشتیبانی می‌شود؟
آستین‌های اتصال حرارتی رایج (به عنوان مثال، 40 / 45 / 60 میلی‌متر) می‌توانند پشتیبانی شوند. لطفاً مشخصات آستین و ظرفیت مورد نیاز خود را تأیید کنید، و ما طراحی نگهدارنده سینی را مطابقت خواهیم داد.

آیا می‌توانید یک سینی را برای تناسب با بسته‌بندی/ODF ما سفارشی کنید؟
بله. ابعاد طرح‌بندی داخلی، روش نصب، تعداد فیبر هدف و نوع آستین اتصال خود را به اشتراک بگذارید - ZION می‌تواند تطبیق OEM/ODM را ارائه دهد.

چگونه 12 در مقابل 24 اتصال در هر سینی را انتخاب کنم؟
بر اساس تعداد فیبر، فضای بسته‌بندی و ترجیح نگهداری انتخاب کنید. برای بسته‌بندی‌های فشرده، سینی‌های 12 اتصالی ممکن است جابجایی را بهبود بخشند. برای پروژه‌های با چگالی بالا، سینی‌های 24 اتصالی مقدار سینی را کاهش می‌دهند.

مشخصات سریع

اطلاعات سفارش

• ظرفیت مورد نیاز (اتصال/سینی)

• طول آستین اتصال (میلی‌متر)

• محدودیت ابعاد سینی (طول × عرض × ارتفاع)

• سبک نصب (گیره/پیچ/لولا)

• کاربرد (بسته‌بندی/ODF/FDB)
