جعبه کابل پرتاب OTDR با ظرفیت فیبر 2000 متر برای طراحی مقاوم آماده در زمینه و آزمایش مقاوم در برابر آب و گرد و غبار

اطلاعات پایه
محل منبع: نینگبو چین
نام تجاری: Zion communication
شماره مدل: لوازم جانبی OTDR
مقدار حداقل تعداد سفارش: 10 جعبه
جزئیات بسته بندی: 1 قطعه/جعبه
زمان تحویل: به طور معمول 25 روز کاری
اطلاعات تکمیلی
برجسته کردن:

2000 متر ظرفیت فیبر OTDR کیبل پرتاب,جعبه آزمایش فیبر نوری با طراحی محکم آماده میدان,لوازم جانبی آزمایش OTDR مقاوم در برابر آب و گرد و غبار

,

Field-Ready Rugged Design Fiber Optic Test Box

,

Water & Dust Resistant OTDR Testing Accessory


توضیحات محصول

افزونه تست OTDR · جعبه کابل پرتاب / دریافت

جعبه کابل پرتاب OTDR

جعبه های کابل پرتاب OTDR برای بهبود دقت اندازه گیری OTDR با به حداقل رساندن تأثیر پالس پرتاب OTDR طراحی شده اند.کابل پرتاب / دریافت، این جعبه مقاوم آماده میدان به تکنسین ها کمک می کند تا از دست دادن لینک، بازتاب دهنده کانکتور و حوادث نزدیک / دور را با اطمینان بیشتر آزمایش کنند.

سرکوب کننده نبض · خط تاخیر · آزمایش میدانظرفیت فیبر تا 2000 مترگزینه های SM/MM (G.652D / G.657A / OM1?? OM4)
مشخصات سريع
اندازه پرونده:23.8 × 14.1 × 6.7 سانتی متر
مواد مورد استفاده:SR پلی پروپیلن
وزن:0.75 کیلوگرم (بدون فیبر)
طول سرب:بافر 2 متر، 3 میلی متری
طول فیبر:100~2000 متر (حداکثر)
کانکتورها:SC / LC / FC / ST
تنظیمات سفارشی در دسترس

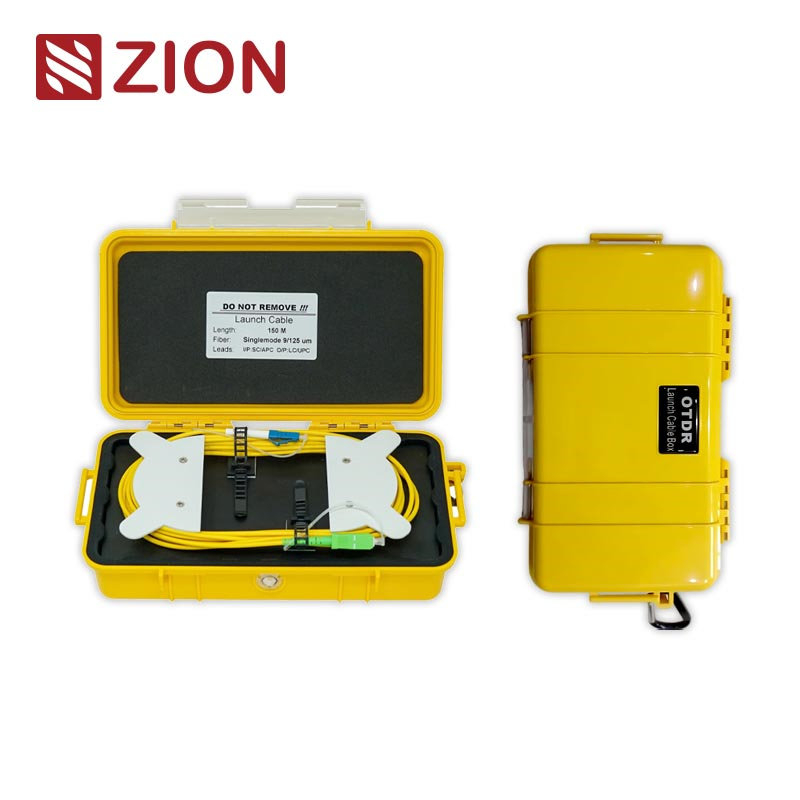

جعبه کابل پرتاب OTDR با ظرفیت فیبر 2000 متر برای طراحی مقاوم آماده در زمینه و آزمایش مقاوم در برابر آب و گرد و غبار 0



کاربردها و مزایای آن

کاربردهای معمول
  • به عنوانکابل پرتاب و دریافت OTDR.

  • تستاز دست دادن پیوندبا OTDR

  • از دست دادن ورودی اندازه گیری و بازتابکانکتورهای نزدیک/دور.

  • اولین انعکاس را در ابتدای یک فیبر سرکوب کنید (پالس سرکوب کننده).

ویژگی های آماده در میدان
  • بسته بندی های جمع و جور و محکم برای کار در زمینه و آموزش.

  • به جلوگیری از آسیب به فیبر کمک می کند و اطمینان اندازه گیری را بهبود می بخشد.

  • قفل مرکب یک مهر مثبت و باز کردن آسان با قفل را فراهم می کند.

  • مقاوم در برابر آب و گرد و غبار برای محیط های خشن.

  • دریچه پاک کننده اتوماتیک برای ارتفاع و تغییرات دمایی.

  • پرونده می تونه تا2،000 متراز فیبر.

استانداردها و انطباق

  • ITU-T G652.D، G656.A

  • ITU-T G651.1 (OM1 / OM2 / OM3 / OM4)

  • IEC 60793-2-10 نوع A1a.1/A1b (OM1/OM2), نوع A1a.2 (OM3), نوع A1a.3 (OM4)

  • تلکوردیا GR-326-CORE

  • مطابقت با RoHS (رایه 2011/65/EU)

مشخصات فنی

پارامتر مشخصات
ابعاد پرونده 23.8 سانتی متر × 14.1 سانتی متر × 6.7 سانتی متر
مطالب پرونده SR پلی پروپیلن
رنگ پرونده زرد
وزن 0.75 کیلوگرم (بدون فیبر)
بسته بندی جعبه حمل و نقل محکم
دمای ذخیره سازی ¥40°C تا +85°C
دمای کار ¥40°C تا +85°C
رطوبت 0 ٪ 95٪ (غیر فشرده سازی)
انواع فیبر G.652D، G.657A، OM1, OM2, OM3, OM4
طول فیبر (m) 100 تا 2000 (حداکثر)
طول سرب 2 متر، 3 میلی متر بافر
از دست دادن معمولی < 0.5 dB @ 1310 nm برای 1000 m
انواع کانکتورها SC / LC / FC / ST
گزینه های لهستانی PC، UPC، APC
خسارت بازده* UPC ≥ 50 dB، APC ≥ 60 dB، PC ≥ 35 dB

*قیمت های ضایعات بازگشت بستگی به نوع کانکتور و گزینه پولیش دارد.

اطلاعات سفارش

فرمت مدل:  OTDR-A-B-C-D
  • الف:کانکتور ورودی (SC / LC / FC / ST)

  • ب:کانکتور خروجی (SC / LC / FC / ST)

  • ج:حالت فیبر (G.652D / G.657A / OM1 / OM2 / OM3 / OM4)

  • د:طول فیبر (100~2000 متر)

نیاز به پیکربندی سفارشی برای آموزش، کالیبراسیون یا مناطق رویداد OTDR خاص؟ برای گزینه های ساخت با ZION تماس بگیرید.
