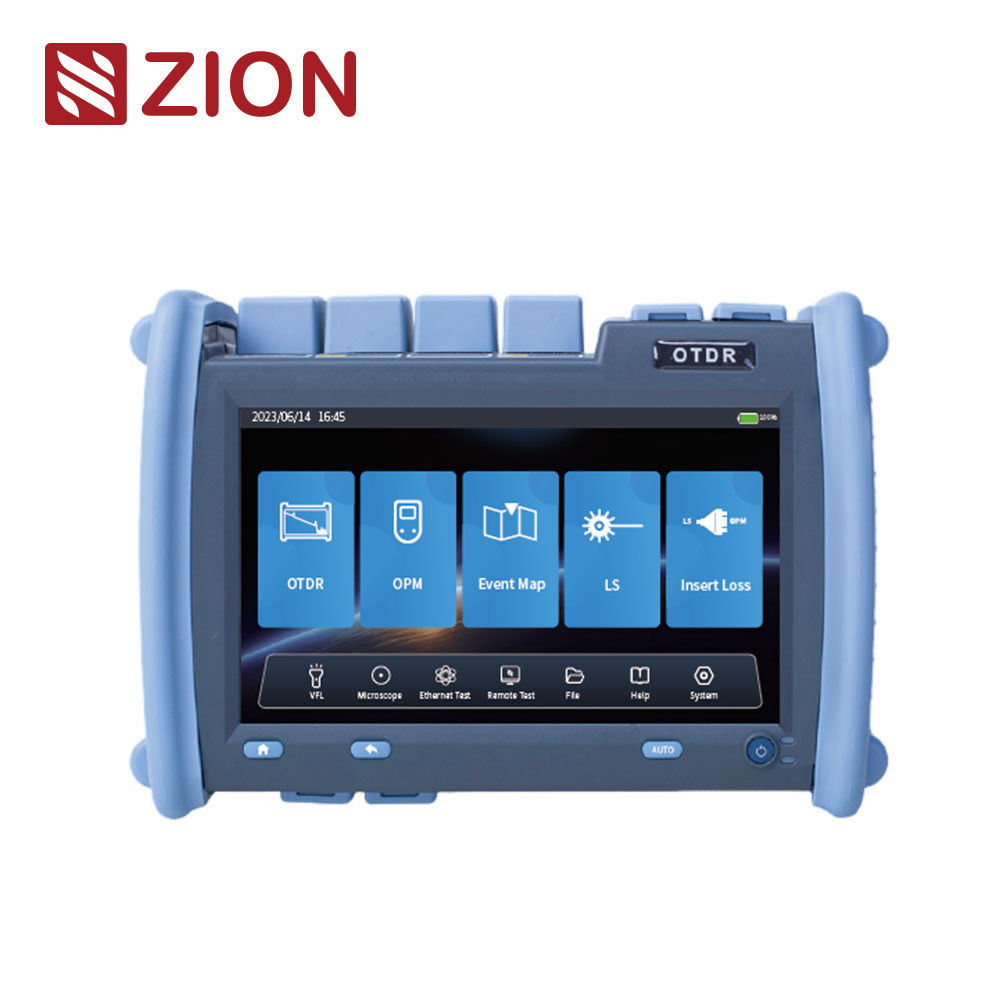

ZCOTDR-6800 OTDR رفلکتومتر دامنه زمانی نوری عملکرد بالا

ZCOTDR-6800 OTDR Optical Time Domain Reflectometer High Performance

اطلاعات پایه

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	پنجاه تا
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	هیچ محدودیتی

بهترین قیمت اکنون تماس بگیرید

وزن:

<1.2 کیلوگرم

اندازه:

227mmx160mmx70mm

دمای کار:

-10℃±50℃

دمای ذخیره سازی:

-40 درجه سانتیگراد ~ 70 درجه سانتیگراد

نمایش دادن:

صفحه لمسی رنگی 7 اینچی، رزولوشن 1024X600

برجسته کردن:

رفلکتومتر دامنه زمانی نوری otdr,رفلکتومتر دامنه زمانی نوری OTDR,OTDR با عملکرد بالا

optical time domain reflectometer OTDR

High performance OTDR

ZCOTDR-6800 عملکرد بالا OTDR رفلکتومتر دامنه زمانی نوری

ZCOTDR-6800 سری OTDR با عملکرد بالا از صفحه نمایش رنگی 7 اینچی استفاده می کند که کار را آسان تر می کند.این یکپارچه سازی عملکردهای چند منظوره برای کمک به مشتریان در حل آزمایش میدان پیوند ارتباطی و نگهداری بعدی به طور موثرحداکثر دامنه پویا 45dB است. می توان از طریق تقسیم کننده نور نفوذ کرد تا به طور موثر عملکرد را در آزمایش شبکه PON بهبود بخشد.
سری ZCOTDR-6800 عمدتا برای اندازه گیری طول، از دست دادن و کیفیت اتصال فیبر نوری و کابل استفاده می شود.تعمیرات اضطراری، توسعه و اندازه گیری تولید فیبر نوری و کابل نوری. این به طور عمده در خط اصلی شهری، شبکه ستون فقرات و شبکه منطقه شهری استفاده می شود.

ویژگی های محصول

• پردازنده چهار هسته ای، سیستم لینوکس، کنترل صاف

• حداقل منطقه نابینا 0.8m است، حداکثر دامنه پویا 45dB است

• ظرفیت ذخیره سازی بزرگ، ذخیره سازی داخلی >12GB

• با یک کلیک گزارش آزمایش و تشخیص را در قالب PDF تولید کنید

• صفحه نمایش ظرفیتی چند لمسی HD، وضوح 1024X600

• آزمایش تقسیم کننده شبکه PON، تا پشتیبانی 1/64

• فرمت خروجی فایل SOR استاندارد

• نام فایل می تواند در هر دو زبان چینی و انگلیسی صادر شود

• ادغام OTDR/VFL/LS/OPM/ نقشه رویداد/ آزمایش از دست دادن
/ End Face Identifier/Ethernet Remote/شبکه آزمایش

مشخصات فنی

ZCOTDR-6800 OTDR

مدل

SM1

نوع

ام ام

SM/MM

طول موج

1650nm

1310nm
1550nm

1310nm
1490nm
1550nm

1310nm
1550nm
1625nm

1310nm
/1550nm
/1650nm

1310nm
1490nm
1550nm
1625nm

850nm
1300nm

850nm
1300nm
1310nm
1550nm

حداکثر دامنه دینامیکی ((dB)

32
30

35
33

38
36

42
40

45
43

38
36
36

32
30
30

42
40
40

37
35
35
35

26
28

26
28
35
33

منطقه نابینا

1 متر

0.8 متر

1 متر

0.8 متر

1 متر

منطقه نابینا

5 متر

4 متر

5 متر

4 متر

5 متر

محدوده تست

100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

عرض پالس

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us

دقت محدوده ای

± ((0.75m+فاصل نمونه+0.005%xفاصله آزمایش)

دقت از دست دادن

±0.01dB/dB

حداکثر نقاط نمونه گیری

≥256k

وضوح نمونه

0.05 متر تا 4 متر

OTDR

دقت بازتاب

0.03 دبی / دبی

فرمت فایل

فرمت فایل استاندارد SOR

تجزیه و تحلیل زیان

روش 4 نقطه / روش 5 نقطه

سطح ایمنی لیزر

کلاس دوم

نرخ بروزرسانی

3 هرتز (نوع)

ذخیره سازی اطلاعات

≥12 گیگابایت

کانکتور

FC/UPc ((قابل تعویض SC,ST)

OPM

محدوده طول موج

800nm ~ 1700nm

کانکتور

FC/SC/ST جهانی

محدوده آزمایش

-50dBm~+26dBm/-70dBm~+10dBm

عدم قطعیت

±5٪

طول موج کالیبری

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

طول موج

مطابقت با طول موج خروجی OTDR

قدرت خروجی

≥-5dBm

ثبات

CW، +0.5dB/15min (بررسی پس از 15 دقیقه گرم کردن)

کانکتور

FC/UPC ((SC،ST قابل تعویض)

VFL

طول موج

650nm士20nm

قدرت خروجی

≥10 mW

حالت

CW/1Hz/2Hz

کانکتور

FC/UPC ((SC،ST قابل تعویض)

شاخص Optical LossTest به منبع نور و شاخص اندازه گیری قدرت نوری بالا اشاره دارد.

سایر محصولات

نمايش

صفحه لمسی رنگی 7 اینچی، رزولوشن 1024X600

منبع برق

آداپتور AC/DC: ورودی: 100V ~ 240V، 50/60Hz،0.6A، Qutput: 12V-19v، 15A، باتری لیتیوم: 7.4v، 5200mAh

دمای کاری

-10°C تا +50°C

دمای ذخیره سازی

40°C~+70°C

رطوبت نسبی

0~95%، بدون فشرده سازی

وزن

< 1.2 کیلوگرم

اندازه

227mmx160mmx70mm

رابط داده

پورت USB-Ax2، پورت Type-C، RJ45 LAN 100/1000Mbit/s

از بین رفتن قدرت

<6W

عملکردهای میزبان: OTDR/OPM/FL/LS/Event Map/Fiber End Detection/Optical Loss Test/Ethemet Remote/Network test عملکردهای میزبان: OTDR/OPM/FL/LS/Event Map/Fiber End Detection/Optical Loss Test/Ethemet Remote/Network test

لیست پیکربندی

نه

نام

مقدار

یادآوری

میزبان

آداپتور AC/DC

دیسک U ((که حاوی نرم افزار تجزیه و تحلیل/ راهنمای کاربر)

خط داده

آداپتور OTDR SC

آداپتور OPM SC

راهنمای کاربری

گواهی کالیبراسیون

گواهی/ کارت گارانتی

قطعه ی پنبه ی تمیز

دستگیره چرم

کوله پشتی ویژه برای ابزار
