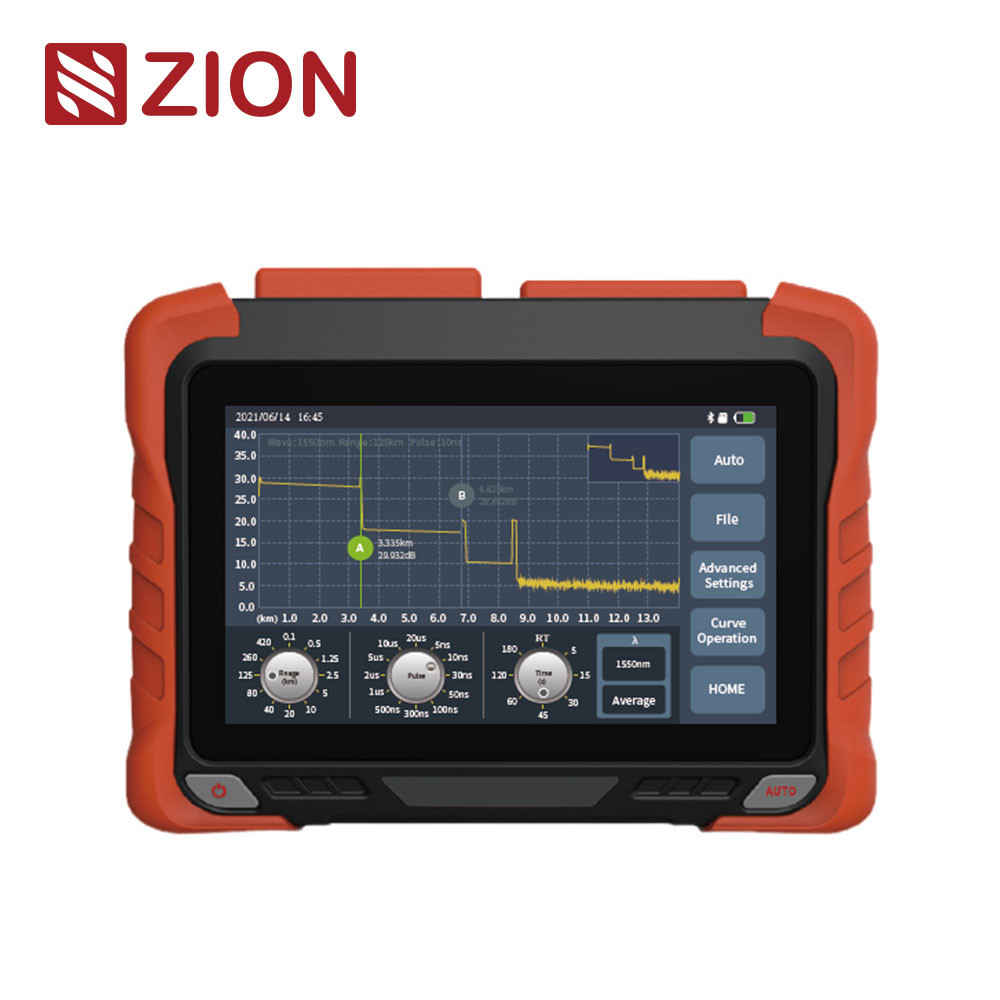

ZCOTDR-6200P PON OTDR زمان دامنه بازتاب سنج حرفه ای دقیق

ZCOTDR-6200P PON OTDR Time Domain Reflectometer Professional Accurate

اطلاعات پایه

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	پنجاه تا
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	هیچ محدودیتی

بهترین قیمت اکنون تماس بگیرید

وزن:

<1.2 کیلوگرم

اندازه:

215mmx160mmx50mm

دمای کار:

-10℃±50℃

دمای ذخیره سازی:

-40 درجه سانتیگراد ~ 70 درجه سانتیگراد

نمایش دادن:

7 اینچ رنگ LCD+وضوح صفحه لمسی: 480 800 800

برجسته کردن:

رفلکتومتر دامنه زمانی OTDR,رفلکتومتر محدوده زمانی دقیق,رفلکتومتر دامنه زمانی حرفه ای

Accurate time domain reflectometer

Professional time domain reflectometer

ZCOTDR-6200P PON رفلکتومتر دامنه زمانی نوری OTDR با کارایی بالا

ZCOTDR-6200P PON عملکرد بالا OTDR اپتیکال زمان دامنه رفلکتومتر 7 اینچ ظرفیت صفحه لمسی، که یکپارچه 9 ماژول اتخاذ می کند.
طراحی سخت افزاری هوشمند عالی ، دقت آزمایش فیبر کوتاه و آزمایش خودکار بالاتر است. می تواند 1: 64splitter را آزمایش کند. آن را با آزمایش غنی اترنت (Ping / PPOE ، و غیره) مجهز می کند ،پشتیبانی از کنترل APP.
سری ZCOTDR-6200P برای آزمایش طول فیبر نوری ، از دست دادن و کیفیت اتصال استفاده می شود و در ساخت و ساز مهندسی ، آزمایش نگهداری پیوند استفاده می شود. آنها عمدتاً در تنه شهری استفاده می شوند ،شبکه استخوان و شبکه منطقه بزرگ.

ویژگی های محصول

• 0.5 متر منطقه ی مرده ی رویداد

9 ZCOTDR 6200P PON High performance OTDR

• تشخیص آنلاین، حفاظت فعال APD موثر

• پشتیبانی از پروتکل شارژ سریع و بانک برق

• تست اترنت، پشتیبانی از تست از راه دور اترنت

• از آزمون SM/MM/SM+MM پشتیبانی کنید

• آزمون آنلاین شبکه PON

• حداکثر محدوده پویا 45dB

• عملکرد بی سیم اپلیکیشن موبایل

• ادغام OTDR / VFL / LS / OPM / نقشه رویداد / تشخیص پایان
/ آزمایش از دست دادن نوری / آزمایش اترنت / آزمایش از راه دور / مدیریت فایل

مشخصات فنی

ZCOTDR-6200P PON OTDR

مدل

PD1

PS1

PS2

PT1

PT2

PT3

PT4

طول موج

1310nm±20nm
1550nm±20nm

1625nm±20nm
(فلتر شده)

1650nm±5nm
(فلتر شده)

1310nm/1550nm±20nm
1625nm±20nm
(فلتر شده)

1310/1550nm±20nm
1650±5nm
(فلتر شده)

فیلتر

عبور بالا>1595nm
عایق بندی >40dB
(1270nm ~ 1585nm)

باند پاس
1650nm±7nm
عایق بندی>40dB
(1650nm±10nm)

عبور بالا>1595nm
عایق بندی >40dB
(1270nm ~ 1585nm)

باند پاس1650nm±7nm
عایق بندی >40dB
(1650nm±10nm)

نوع فیبر

جی652

حداکثر محدوده پویا

37/35دبی

۳۸دبی

38/36/36 دی بی

40/38/38 دی بی

۴۲/۴۰/۴۰دبی

38/36/36 دی بی

منطقه نابینا

0.5 متر

منطقه نابینا

3.5 متر

PON منطقه نابینا

30 متر

محدوده تست

100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

عرض پالس

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us

دقت محدوده

± ((0.75m+ فاصله نمونه گیری 40.005% xمسافة تست)

دقت از دست دادن

±0.03dB

نمونه هایی

≥256k

PON OTDR

وضوح نمونه

0.015m-16m

دقت بازتاب

±2dB

فرمت فایل

فرمت فایل SORStandard

حالت اندازه گیری زیان

روش 4 نقطه / روش 5 نقطه

سطح ایمنی لیزر

کلاس دوم

نرخ بروزرسانی

4 هرتز (نوع)

ذخیره سازی اطلاعات

حافظه داخلی: 2GB200،000 منحنی؛ ذخیره سازی Extemal: 64GB

کانکتور

FC/UPC (SC،ST قابل تعویض)

رابط داده

USBA، پورت نوع C، RJ45 LAN 10/100Mbit/s

OPM

محدوده طول موج

800nm ~ 1700nm

کانکتور

مفصل جهانی FC/SC/ST

محدوده آزمون

-50dBm~+26dBm/-70dBm~+6dBm

عدم قطعیت

±5٪

طول موج کالیبری

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

نوع لیزر

FP-LD

طول موج

مطابقت با طول موج خروجی OTDR

قدرت خروجی

≥-5dBm ((sM فیبر)

حالت

CW/270Hz/1kHz/2kHz

ثبات

CW+، 0.5dB/15min ((بررسی پس از 15 دقیقه از پیش گرم کردن)

کانکتور

FC/UPC ((SC،ST قابل تعویض)

VFL

طول موج

650nm士20nm

قدرت خروجی

≥10mW

حالت

CW/1Hz/2Hz

ثبات

FC/UPC ((SC،ST قابل تعویض)

شاخص از دست دادن نوری به منبع بالا و شاخص اندازه گیری قدرت نوری اشاره دارد.

سایر محصولات

نمايش

7 اینچ رنگ LCD + صفحه لمسی رزولوشن: 800×480

منبع برق

آداپتور نوع C: ورودی: 100V ~ 240V ، 50/60Hz ، خروجی: 5V / 3A ، 9V / 2A ، 12V / 1.5A باتری لیتیوم: 3.7v ، 10400mAh

دمای کار

-10°C تا +50°C

دمای ذخیره سازی

-40°C~+70°C

رطوبت نسبی

0~95%، بدون فشرده سازی

وزن

< 1.2 کیلوگرم

اندازه

215mmx160mmx50mm

عملکردهای میزبان: OTDR/VFL/LS/OPM/ نقشه رویداد/ پایان تشخیص/ از دست دادن نوری/ آزمون Ethemmet/ آزمایش از راه دور/ مدیریت فایل

لیست پیکربندی

نه

نام

مقدار

یادآوری

میزبان

آداپتور AC/DC

دیسک U ((که حاوی نرم افزار تجزیه و تحلیل/ راهنمای کاربر)

خط داده

آداپتور OTDR SC

آداپتور OPM SC

راهنمای کاربری

گواهینامه کالیبری

گواهی/ کارت گارانتی

قطعه ی پنبه ی تمیز

دستگیره چرم

کوله پشتی ویژه برای ابزار
