خانه > محصولات> سیستم فیبر نوری> ZCOTDR-6200 OTDR رفلکتومتر دامنه زمانی نوری اندازه کوچک عملکرد بزرگ

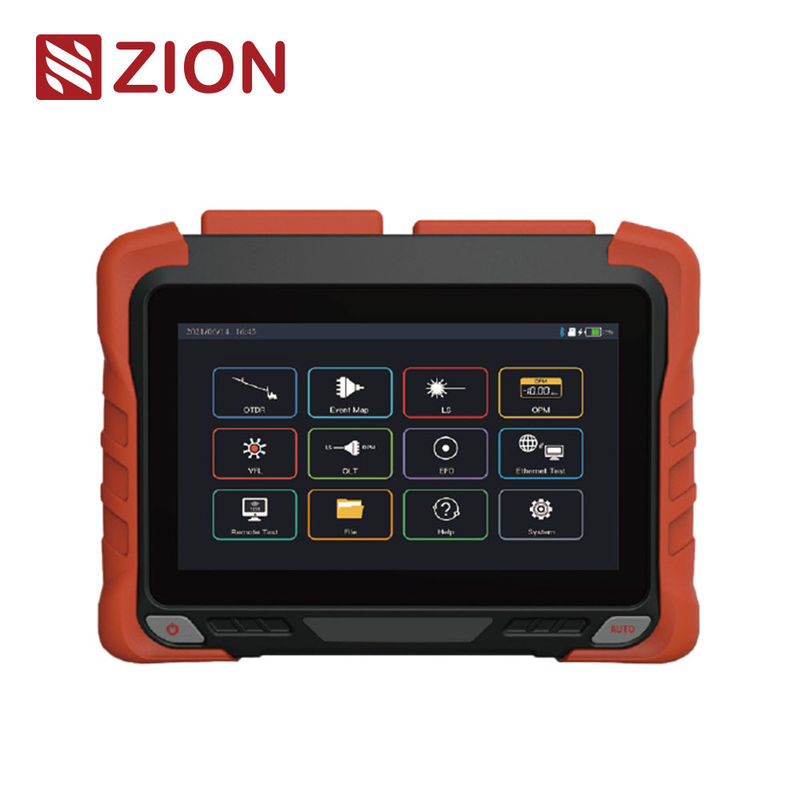

ZCOTDR-6200 OTDR رفلکتومتر دامنه زمانی نوری اندازه کوچک عملکرد بزرگ

ZCOTDR-6200 OTDR Optical Time Domain Reflectometer Small Size Big Performance
ZCOTDR-6200 OTDR Optical Time Domain Reflectometer Small Size Big Performance
اطلاعات پایه
محل منبع: چین
نام تجاری: HELLOSIGNAL® OR OEM
مقدار حداقل تعداد سفارش: پنجاه تا
جزئیات بسته بندی: 10 کامپیوتر / کیسه پلاستیکی
زمان تحویل: به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت: T/T
قابلیت ارائه: هیچ محدودیتی
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
وزن: <1.2 کیلوگرم اندازه: 215mmx160mmx50mm
دمای کار: -10℃±50℃ دمای ذخیره سازی: -40 درجه سانتیگراد ~ 70 درجه سانتیگراد
نمایش: 7 اینچ Color LCD+ صفحه نمایش لمسی: 480 × 800
برجسته کردن:

اندازه کوچک OTDR,رفلکتومتر نوری OTDR,OTDR با عملکرد بالا

,

OTDR optical reflectometer

,

Big Performance OTDR

توضیحات محصول

ZCOTDR-6200 رفلکتومتر دامنه زمانی نوری OTDR با کارایی بالا
ZCOTDR-6200 سری OTDR 7 اینچ ظرفیت صفحه لمسی، که یکپارچه 9 ماژول اتخاذ.
طراحی هوشمند سخت افزاری و نرم افزاری عالی، دقت آزمایش فیبر کوتاه و آزمایش خودکار بالاتر است. . آن را مجهز به آزمون غنی اترنت (پینگ / PPOE، و غیره) ، پشتیبانی APP c ontrol.
سری ZCOTDR-6200 برای آزمایش طول فیبر نوری، از دست دادن و کیفیت اتصال استفاده می شود و در ساخت و ساز مهندسی، آزمایش نگهداری پیوند استفاده می شود. آنها عمدتا در تنه شهری استفاده می شوند،شبکه استخوان و شبکه منطقه بزرگ.



ویژگی های محصول



• 0.5 متر منطقه ی مرده ی رویداد ZCOTDR-6200 OTDR رفلکتومتر دامنه زمانی نوری اندازه کوچک عملکرد بزرگ 0
• تشخیص آنلاین، حفاظت فعال APD موثر
• پشتیبانی از پروتکل شارژ سریع و بانک برق
• تست اترنت، پشتیبانی از تست از راه دور اترنت
• از آزمون SM/MM/SM+MM پشتیبانی کنید
• آزمون آنلاین شبکه PON
• حداکثر دامنه پویا 45dB
• عملکرد بی سیم اپلیکیشن موبایل
• ادغام OTDR / VFL / LS / OPM / نقشه رویداد / تشخیص پایان
/ آزمایش از دست دادن نوری / آزمایش اترنت / آزمایش از راه دور / مدیریت فایل

مشخصات فنی



ZCOTDR-6200
مدل S0 S1 S2 S3 S4 T1 T2 T3 T4 T5 T6 F1 F2 M1 SM1 SM2
نوع SM ام ام SM/MM
طول موج 1310nm
1550nm		 1310nm
1490nm
1550nm		 1310nm
1550nm
1625nm		 1310nm
1550nm
1650nm		 1310nm
1490nm
1550nm
1625nm		 850nm
1300nm		 850nm
1300nm
1310nm
1550nm
حداکثر دامنه دینامیکی ((dB) 32
30		 35
33		 38
36		 42
40		 45
43		 32
30
30		 37
35
35		 32
30
30		 37
35
35		 32
30
30		 37
35
35		 37
35
35
33		 26
28		 26
28
35
33		 26
28
37
35
منطقه نابینا 0.8 متر 0.5 متر 0.8 متر 0.5 متر 0.8 متر 0.5 متر 0.8 متر 0.5 متر 0.5 متر 1 متر
منطقه نابینا 4 متر 3.5 متر 4 متر 3.5 متر 4 متر 3.5 متر 4 متر 3.5 متر 3.5 متر 6 متر
محدوده تست 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km
عرض پالس 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us
دقت محدوده ای ± ((0.75m+فاصل نمونه+00025%xفاصله آزمایش)
دقت از دست دادن 0.03 دبی / دبی
نقاط نمونه گیری ≥256k
وضوح نمونه 0.015m-16m

OTDR
دقت بازتاب ±2dB
فرمت فایل فرمت فایل استاندارد SOR
تجزیه و تحلیل زیان روش 4 نقطه / روش 5 نقطه
سطح ایمنی لیزر کلاس دوم
نرخ بروزرسانی 4 هرتز (نوع)
ذخیره سازی اطلاعات حافظه داخلی: 2GB200،000 منحنی؛ ذخیره سازی خارجی: 64GB
کانکتور FC/UPc ((قابل تعویض SC,ST)
رابط داده پورت USB-A، Type-C، RJ45 LAN 10/100Mbit/s
OPM
محدوده طول موج 800nm ~ 1700nm
کانکتور FC/SC/ST جهانی
محدوده آزمایش -50dBm~+26dBm/-70dBm~+6dBm
عدم قطعیت ±5٪
طول متوسط کالیبراسیون 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm
LS
نوع لیزر FP-LD
طول موج مطابقت با طول موج خروجی OTDR
قدرت خروجی ≥-5dBm ((sM فیبر)
حالت CW/270Hz/1kHz/2kHz
ثبات CW،0.5dB/15min ((بررسی پس از 15 دقیقه گرم کردن)
کانکتور FC/UPC ((SC،ST قابل تعویض)
VFL
طول موج 650nm士20nm
قدرت خروجی ≥10 mW
حالت CW/1Hz/2Hz
کانکتور FC/UPC ((SC،ST قابل تعویض)
شاخص Optical LossTest به منبع نور و شاخص اندازه گیری قدرت نوری بالا اشاره دارد.



سایر محصولات
نمايش صفحه لمسی LCD رنگ 7 اینچیResolution:800×480
منبع برق آداپتور نوع C: ورودی: 100v ~ 240v ، 50/60Hz ، 0output: 5V / 3A ، 9V / 2A ، 12V / 1.5A باتری لیتیوم: 3.7v ، 10400mAh
دمای کاری -10°C تا +50°C
دمای ذخیره سازی 40°C~+70°C
رطوبت نسبی 0~95%، بدون فشرده سازی
وزن < 1.2 کیلوگرم
اندازه 215mmx160mmx50mm
عملکردهای میزبان: OTDR/VFL/LS/OPM/Event MAP/End Detection/Optical Loss Test/Ethernet test/Remote test/file management عملکردهای میزبان: OTDR/VFL/LS/OPM/Event M ap/End Detection/Optical Loss Test/Ethernet test/Remote test/File management

لیست پیکربندی



نه
نام مقدار یادآوری
1
میزبان 1
2
آداپتور AC/DC 1
3
دیسک U ((که حاوی نرم افزار تجزیه و تحلیل/ راهنمای کاربر) 1
4
خط داده 1
5
آداپتور OTDR SC 1
6
آداپتور OPM SC 1
7
راهنمای کاربری 1
8
گواهینامه کالیبری 1
9
گواهی/ کارت گارانتی 1
10
قطعه ی پنبه ی تمیز 10
11
دستگیره چرم 1
12
کوله پشتی ویژه برای ابزار 1
