رفلکتومتر کمپکت سبک وزن Otdr اپتیکال زمان دامنه ZCOTDR-6000 چند کارکرد

Compact Lightweight Otdr Optical Time Domain Reflectometer ZCOTDR-6000 Multi Functional

اطلاعات پایه

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	پنجاه تا
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	هیچ محدودیتی

بهترین قیمت اکنون تماس بگیرید

Weight:

<1.2kg

Size:

227mmx160mmx70mm

Working Temperature:

-10℃～+50℃

Storage Temperature:

-40°C~+70°C

Display:

5.6 inch color LCD+ touch screen

برجسته کردن:

رفلکتومتر دامنه زمانی کامپکت otdr,رفلکتومتر دامنه زمانی نوری otdr سبک,OTDR چند کارکردی

Lightweight otdr optical time domain reflectometer

Multi Functional OTDR

ZCOTDR-6000 چند عملکردی OTDR رفلکتومتر دامنه زمانی نوری

ZCOTDR-6000 چند عملکردی OTDR رفلکتومتر دامنه زمانی نوری 5.6 اینچ صفحه رنگی، کار دوگانه کلید ها و لمس را اتخاذ می کند.اندازه گیری قدرت نوری، منبع نور ، آزمایش از دست دادن نوری ، تشخیص چهره انتهای نوری ، چند عملکرد برای کمک به مشتریان در حل کارآمد آزمایش و تعمیر و نگهداری میدان؛ مدیریت انرژی هوشمند ،20 ساعت حالت آماده سازی فوق العاده طولانی، تضمین کارآمد آزمایش و نگهداری در زمینه.
این به طور عمده برای اندازه گیری طول، از دست دادن، کیفیت اتصال و سایر پارامترهای انواع فیبر نوری و کابل استفاده می شود.تعمیر اضطراری سیستم ارتباطی سیستم ارتباطی فیبر نوریتحقیق و اندازه گیری تولید کابل فیبر نوری

ویژگی های محصول

• 0.8m منطقه نابینا رویداد، آسان برای آزمایش 5m پرنده

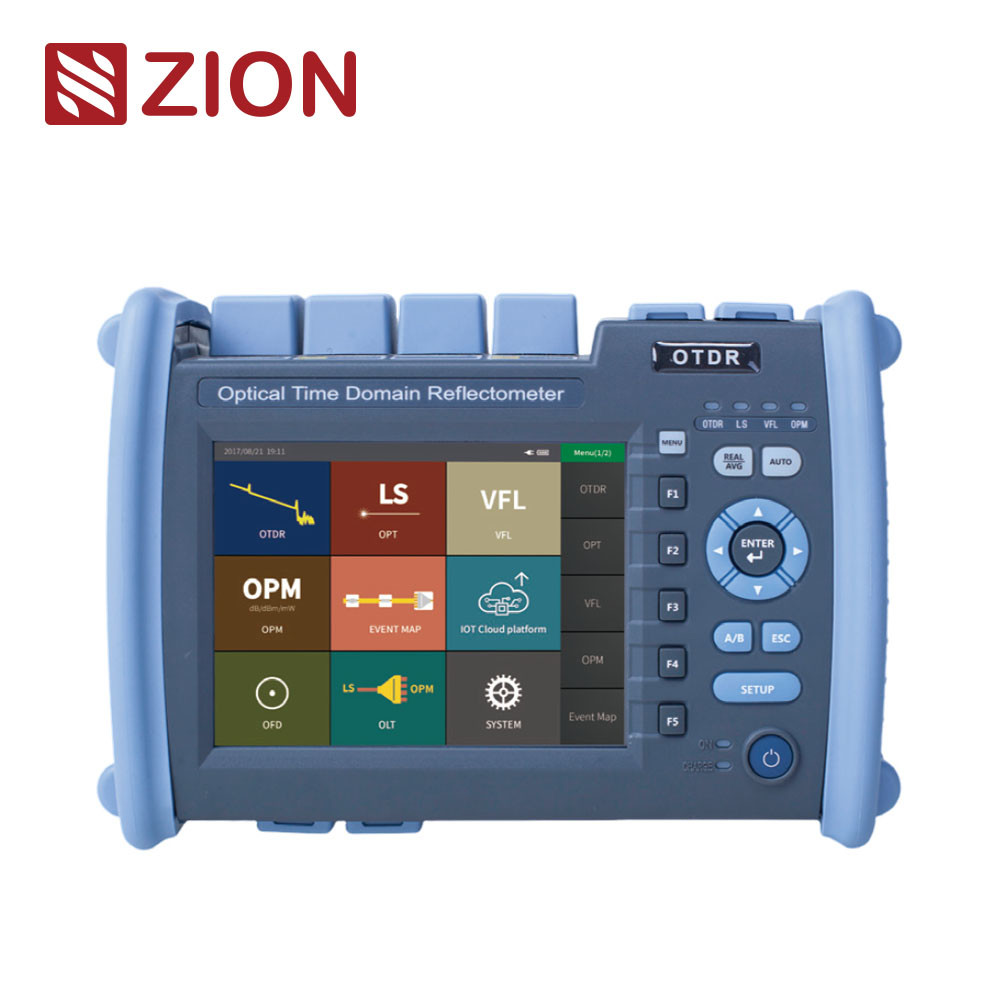

رفلکتومتر کمپکت سبک وزن Otdr اپتیکال زمان دامنه ZCOTDR-6000 چند کارکرد 0

• تشخیص تست آنلاین، حفاظت فعال APD

• عملکرد تشخیص خودکار منحصر به فرد نتایج آزمایش

• پردازش دسته بندی داده ها و چاپ فرم گزارش

• حالت کار دوگانه کلید + صفحه لمسی

• از آزمون SM/MM/SM+MM پشتیبانی کنید

• فرمت خروجی فایل SOR استاندارد

• آزمایش همزمان چند طول موج

• نامگذاری به زبان چینی و انگلیسی

مشخصات فنی

ZCOTDR-6000

مدل

SM1

SM2

نوع

ام ام

SM/MM

طول موج

1310nm
1550nm

1310nm
1490nm
1550nm

1310nm
1550nm
1625nm

1310nm
1550nm
1650nm

1310nm
1490nm
1550nm
1625nm

850nm
1300nm

850nm
1300nm
1310nm
1550nm

حداکثر دامنه دینامیکی ((dB)

35
33

38
36

42
40

45
43

32
30
30

37
35
35

32
30
30

37
35
35

32
30
30

37
35
35

37
35
35
33

26
28

26
28
35
33

26
28
37
35

منطقه نابینا

1 متر

0.8 متر

1 متر

منطقه نابینا

6 متر

محدوده تست

500 متر/1 کیلومتر/2 کیلومتر/4 کیلومتر/8 کیلومتر/16 کیلومتر/32 کیلومتر/64 کیلومتر/128 کیلومتر/256 کیلومتر

عرض پالس

5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns

دقت محدوده ای

± ((0.75m+فاصل نمونه+0.005%xفاصله آزمایش)

دقت از دست دادن

±0.05dB/dB

نقاط نمونه گیری

16k ~ 256k

وضوح نمونه

0.05م-16م

OTDR

دقت بازتاب

±3dB

فرمت فایل

فرمت فایل استاندارد SOR

تجزیه و تحلیل زیان

روش 4 نقطه / روش 5 نقطه

سطح ایمنی لیزر

کلاس دوم

نرخ بروزرسانی

3 هرتز (نوع)

ذخیره سازی اطلاعات

ذخیره سازی داخلی:<3000 منحنی؛ ذخیره سازی اضافی: 4G bit

کانکتور

FC/UPc ((sc،sT قابل تعویض)

رابط داده

USB،MinHUSB،10M/100M پورت اترنت

OPM

محدوده طول موج

800nm ~ 1700nm

کانکتور

FC/SC/ST جهانی

محدوده آزمایش

-50دبلم ~ +26دبلم

عدم قطعیت

±5٪

طول موج کالیبری

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

طول موج

مطابقت با طول موج خروجی OTDR

قدرت خروجی

≥-5dBm

ثبات

CW، +0.5dB/15min (بررسی پس از 15 دقیقه گرم کردن)

کانکتور

FC/UPC ((قابل تعویض sC,ST)

VFL

طول موج

650nm士20nm

قدرت خروجی

≥10 mW

حالت

CW/1Hz/2Hz

کانکتور

FC/UPC ((قابل تعویض sc,sT)

شاخص Optical LossTest به منبع نور و شاخص اندازه گیری قدرت نوری بالا اشاره دارد.

سایر محصولات

نمايش

5صفحه لمسی LCD+ رنگی 6 اینچی

منبع برق

آداپتور AC/DC: ورودی: 100V ~ 240V، 50/60Hz،0.6A، Qutput: 12V-19v، 15A، باتری لیتیوم: 7.4v، 5200mAh

دمای کاری

-10°C تا +50°C

دمای ذخیره سازی

40°C~+70°C

رطوبت نسبی

0~95%، بدون فشرده سازی

وزن

< 1.2 کیلوگرم

اندازه

227mmx160mmx70mm

توابع میزبان: OTDR/OPM/VFL/LS/Event Map/Fiber End Detection (دفتر خرید اضافی) / آزمایش ضایعات نوری

لیست پیکربندی

نه

نام

مقدار

یادآوری

میزبان

آداپتور AC/DC

راهنمای کاربری

U-disk (از جمله نرم افزار تجزیه و تحلیل/کتاب راهنمای کاربر)

آداپتور SC

قلم لمسی

گواهی کالیبراسیون

تیکه های پنبه ای تمیز

گواهی صلاحیت/کارت تضمین خدمات پس از فروش

کوله پشتی (با بند)
