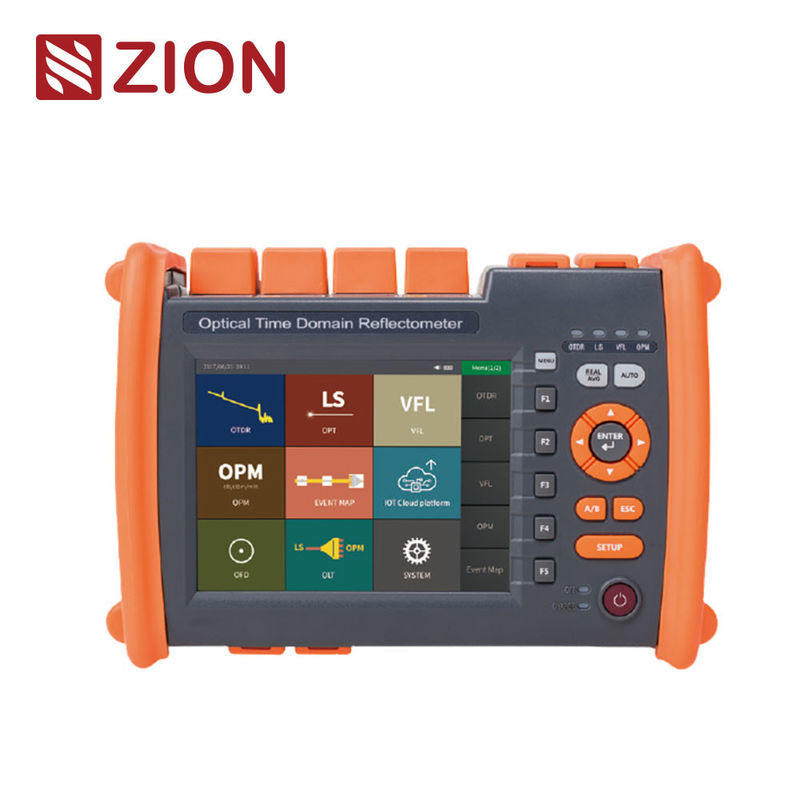

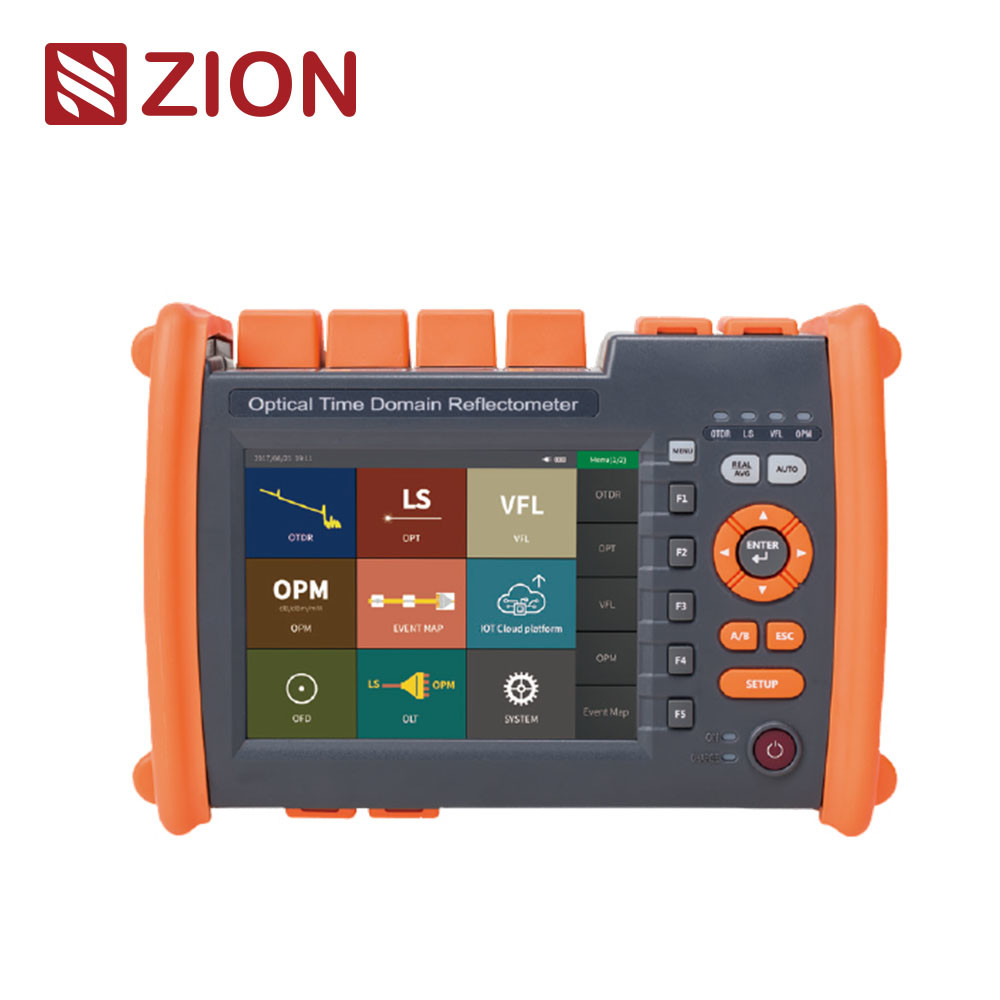

ZCOTDR-5600 چند عملکردی OTDR رفلکتومتر دامنه زمانی نوری سبک وزن 208mmx110mmx56mm

ZCOTDR-5600 Multi Functional OTDR Optical Time Domain Reflectometer Lightweight 208mmx110mmx56mm

اطلاعات پایه

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	پنجاه تا
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	هیچ محدودیتی

بهترین قیمت اکنون تماس بگیرید

وزن:

<1.2 کیلوگرم

اندازه:

208mmx110mmx56mm

دمای کار:

-10℃±50℃

دمای ذخیره سازی:

-40 درجه سانتیگراد ~ 70 درجه سانتیگراد

نمایش دادن:

صفحه لمسی LCD رنگ 5 اینچی

برجسته کردن:

OTDR سبک,OTDR چند کارکردی,تدر چند عملکردی

Multi Functional OTDR

Multi Functional optical tdr

ZCOTDR-5600 چند عملکردی OTDR رفلکتومتر دامنه زمانی نوری

ZCOTDR-5600 چند عملکردی OTDR رفلکتومتر دامنه زمانی نوری 5.6 اینچ صفحه لمسی رنگی و کار دوگانه کلید ها و لمس را اتخاذ می کند. این از OTDR، موقعیت نقص بصری، نقشه رویداد،اندازه گیری قدرت نوری، منبع نور، چند عملکرد برای کمک به مشتریان به طور موثر حل آزمایش میدان و نگهداری؛ مدیریت انرژی هوشمند، 20 ساعت حالت آماده فوق العاده طولانی،تضمین کارآمد آزمایش و نگهداری در زمینه. این به طور عمده برای اندازه گیری طول، از دست دادن، کیفیت اتصال و سایر پارامترهای انواع فیبر نوری و کابل استفاده می شود. می تواند به طور گسترده ای در ساخت و ساز مهندسی استفاده شود،آزمایش نگهداری خط و تعمیر اضطراری سیستم ارتباطی سیستم ارتباطی فیبر نوریتحقیق و اندازه گیری تولید کابل فیبر نوری

ویژگی های محصول

• 0.8m منطقه نابینا رویداد، آسان برای آزمایش 5m پرنده

• تشخیص تست آنلاین، آلارم خودکار با نور

• عملکرد تشخیص خودکار منحصر به فرد نتایج آزمایش

• پردازش دسته بندی داده ها و چاپ فرم گزارش

• حالت کار دوگانه کلید + صفحه لمسی

• تست خودکار یک دکمه

• فرمت خروجی فایل SOR استاندارد

• آزمایش همزمان چند طول موج

• نامگذاری به زبان چینی و انگلیسی

• دمای کار بسیار گسترده

مشخصات فنی

OTDR

نوع فیبر

G.652 SM

طول موج

1310nm±20nm/1550nm±20nm

محدوده پویا

32dB/30dB

منطقه نابینا

1.5 متر

منطقه نابینا

6 متر

محدوده تست

500 متر/1 کیلومتر/2 کیلومتر/4 کیلومتر/8 کیلومتر/16 کیلومتر/32 کیلومتر/64 کیلومتر/128 کیلومتر/256 کیلومتر

عرض پالس

5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns

دقت محدوده ای

±(0.75m+Interval Sample+0.005%x فاصله آزمایش)

دقت از دست دادن

±0.05dB/dB

نقاط نمونه گیری

16k ~ 256k

وضوح نمونه

0.05م تا 16م

دقت بازتاب

±3dB

فرمت فایل

فرمت فایل استاندارد SOR

تجزیه و تحلیل زیان

روش 4 نقطه / روش 5 نقطه

سطح ایمنی لیزر

کلاس دوم

OTDR

ذخیره سازی اطلاعات

داخلی:<3000 منحنی، خارجی: بیت 4G

کانکتور

FC/UPC ((SC،ST قابل تعویض)

نرخ بروزرسانی

3 هرتز ((نوع))

رابط داده

پورت USB،Mini-USB،10M/100M Ethernet

OPM

محدوده طول موج

800nm ~ 1700nm

کانکتور

یونیورسالFC/SC/ST

محدوده آزمایش

-50دبلم ~ +26دبلم

عدم قطعیت

±5٪

طول موج کالیبری

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

طول موج

مطابقت با طول موج خروجی OTDR

قدرت خروجی

≥-5dBm

ثبات

CW,±0.5dB/15min ((بررسی پس از 15 دقیقه گرم کردن اولیه)

کانکتور

FC/UPC ((SC،ST قابل تعویض)

VFL

طول موج

650nm士20nm

قدرت خروجی

≥10mw

حالت

CW/1Hz/2Hz

کانکتور

FC/SC/ST

سایر محصولات

نمايش

صفحه لمسی LCD رنگ 5 اینچی

منبع برق

AC/DCAadapter:input:100V~240V، 50/60Hz، 0.6AOutput:12V~19V، 1.5A، باتری لی:7.4 ولت، 5200 میلی آمپر

ساعت کار با باتری

≥10 ساعت

دمای کار

-10°C تا +50°C

دمای ذخیره سازی

-40°C~+70°C

رطوبت نسبی

0~95% بدون فشرده سازی

وزن

< 1.2 کیلوگرم

اندازه

208mmx110mmx56mm

عملکرد میزبان: OTDR/O PM AVFL/LS/event map/fiber end detection (دفتر خرید اضافی)

لیست پیکربندی

نه

نام

مقدار

یادآوری

میزبان

آداپتور AC/DC

راهنمای کاربری

U-disk (از جمله نرم افزار تجزیه و تحلیل/کتاب راهنمای کاربر)

آداپتور SC

قلم لمسی

گواهی کالیبراسیون

تیکه های پنبه ای تمیز

گواهی صلاحیت/کارت تضمین خدمات پس از فروش

کوله پشتی (با بند)
