ZCOTDR-4200 مینی OTDR کاربر دوستانه قابل حمل رفلکتومتر دامنه زمانی نوری با صفحه نمایش LCD 4.3 "

ZCOTDR-4200 Mini OTDR User Friendly Portable Optical Time Domain Reflectometer With 4.3" LCD Display

اطلاعات پایه

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	پنجاه تا
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	هیچ محدودیتی

بهترین قیمت اکنون تماس بگیرید

وزن:

≤400 گرم (باتری شامل)

اندازه:

144mm × 86mm × 33mm

دمای کار:

-10℃±50℃

دمای ذخیره سازی:

-40 درجه سانتیگراد ~ 70 درجه سانتیگراد

نمایش:

LCD 4.3 اینچ 800 × 480 LCD

برجسته کردن:

مینی OTDR قابل حمل,مینی OTDR کاربر پسند,4.3" LCD مینی OTDR

User-Friendly Mini OTDR

4.3" LCD Mini OTDR

ZCOTDR-4200 مینی OTDR بازتاب‌سنج دامنه زمانی نوری

ZCOTDR-4200 مینی OTDR بازتاب‌سنج دامنه زمانی نوری با تست زنده جمع و جور و حمل آسان است. صفحه نمایش لمسی 4.3 اینچی با وضوح بالا، از چند لمسی و عملکرد روان پشتیبانی می کند. ادغام داخلی OTDR، نقشه رویداد، OPM موج شکاف، نور قرمز، منبع نور، چراغ قوه، توالی RJ45 و سایر عملکردها در یک، برای پاسخگویی به نیازهای مختلف تست در موقعیت های مختلف.
عملکرد OTDR با طول موج واحد استاندارد است و ایزولاتور طول موج کارآمد داخلی دارد که می تواند تست نوری را روی لینک انجام دهد، با حداقل ناحیه کور رویداد 1.5 متر و حداکثر محدوده اندازه گیری 100 کیلومتر.
ZCOTDR-4200 برای اندازه گیری طول، تلفات، کیفیت اتصال و سایر پارامترهای فیبر نوری استفاده می شود. به راحتی می تواند نقطه شکست، خمیدگی و نقطه تلفات لینک فیبر نوری را آزمایش کند. برای نگهداری خط و تست تعمیرات اضطراری توسط پرسنل نصب و نگهداری مناسب است.

ویژگی های محصول

• صفحه نمایش لمسی خازنی 4.3 اینچی، نمایش واضح، کنترل روان

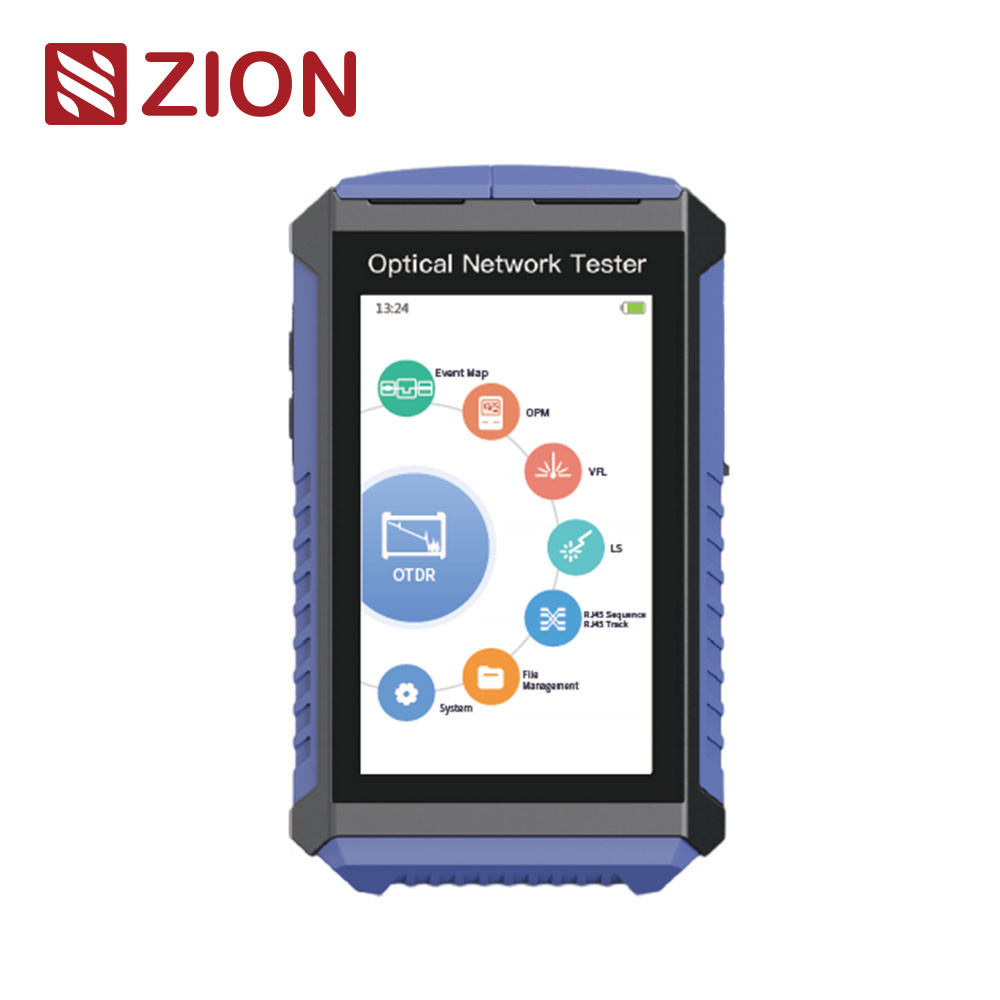

ZCOTDR-4200 مینی OTDR کاربر دوستانه قابل حمل رفلکتومتر دامنه زمانی نوری با صفحه نمایش LCD 4.3 " 0

• تست زنده (1550 نانومتر پشتیبانی از تست زنده 1490/1577 نانومتر)

• XGPON OPM از 1490/1577 نانومتر پشتیبانی می کند. قدرت به طور دقیق همزمان اندازه گیری می شود

• OTDR یکپارچه، نقشه رویداد، XGPON OPM، VFL، LS، توالی RJ45 و سایر عملکردها

• ناحیه کور رویداد ≤1.5 متر، حداکثر محدوده دینامیکی ≥26dB

• پشتیبانی از توالی و ردیابی RJ45

• ارتباط بلوتوث، پشتیبانی از کنترل بی سیم برنامه تلفن همراه و اشتراک گذاری داده ها

مشخصات فنی

OTDR

نوع

G.652 SM

مدل

ZCOTDR-4200F1

ZCOTDR-4200D

ZCOTDR-4200F2

ZCOTDR-4200F3

طول موج

1550nm±20nm

1310/1550nm

1625nm±20nm

1650nm±20nm

محدوده دینامیکی

24dB

26dB

24dB

منطقه کور رویداد

1.5 متر

منطقه کور ATT

8 متر

محدوده تست

100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/100km

عرض پالس

5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs

دقت محدوده

±(1m+Sample interval+0.005％×Test distance)

خطی بودن

±0.05dB/dB

حداکثر نقاط نمونه

≥20000

حداکثر وضوح نمونه

≤0.03m

وضوح تلفات

0.01dB

آستانه تلفات

0.20dB

OTDR

وضوح محدوده

0.01m

شاخص شکست

1.00000~2.00000

فرمت فایل

فرمت فایل استاندارد SOR

تجزیه و تحلیل تلفات

روش 4 نقطه ای / روش 5 نقطه ای

سطح ایمنی لیزر

کلاس Ⅱ

کانکتور

SC/PC

OPM

محدوده موج

800nm~1700nm

طول موج

مطابق با OTDR

موج کالیبراسیون

850/1300/1310/1490/
1550/1625/1650nm

نوع لیزر

مطابق با رابط OTDR

محدوده تست

-70~+10dBm(اختیاری)/
-50~+26dBm(استاندارد)
-40~+26dBm (XGPON OPM)

قدرت

≥-5dBm

وضوح

0.01dB

پایداری

CW, ±0.5dB/15min
(بعد از 15 دقیقه گرم شدن)

عدم قطعیت

±5%

کانکتور

SC/PC

کانکتور

FC/SC/ST جهانی

حالت

CW/270Hz/330Hz/1kHz/2kHz

VFL

ردیابی کابل RJ45

طول موج

650nm±20nm

فاصله تست

≤300m

توان خروجی

≥10mW

ردیابی کابل RJ45

حالت

CW/1Hz/2Hz

حالت

ردیابی دیجیتال

کانکتور

FC/SC/ST جهانی

فاصله

≤300m

ردیابی آنلاین

پشتیبانی

دیگران

صفحه نمایش

4.3 اینچ 800×480 LCD

منبع تغذیه

آداپتور AC/DC:
ورودی: 100V～240V، 50/60Hz، 0.6A خروجی: 5V، 2A، باتری لیتیومی: 3.7V، 4000mAh

ذخیره سازی داده

8 گیگابایت

رابط داده

Type-C USB

دمای کار

-10℃～+50℃

دمای ذخیره سازی

-40℃～+70℃

رطوبت نسبی

0～95％ بدون تراکم

وزن

≤400g (شامل باتری)

اندازه

144mm×86mm×33mm

پیکربندی استاندارد: OTDR، نقشه رویداد، OPM، L S، VFL، ردیاب کابل RJ45 (شامل ردیاب کابل)، توالی کابل RJ45، چراغ قوه
توجه: قابلیت تست 1550 نانومتر با زنده: می تواند فیبر را با سیگنال 1310/1490/1577 نانومتر (توان ≤+5dBm) آزمایش کند.
قابلیت تست 1610 نانومتر با زنده: می تواند فیبر را با سیگنال 1310/1490/1550 نانومتر (توان ≤0dBm) آزمایش کند.
قابلیت تست 1625 نانومتر با زنده: می تواند فیبر را با سیگنال 1310/1490/1550/1577 نانومتر (توان ≤0dBm) آزمایش کند.
قابلیت تست 1650 نانومتر با زنده: می تواند فیبر را با سیگنال 1310/1490/1550/1577 نانومتر (توان ≤+5dBm) آزمایش کند.

لیست پیکربندی

میزبان (شامل باتری)، آداپتور، خط داده، ردیاب کابل، CD-ROM (نرم افزار تجزیه و تحلیل/راهنمای کاربر)، راهنمای کاربر، گواهی صلاحیت/کارت گارانتی خدمات، گواهی کالیبراسیون، برش های پنبه ای تمیز، کوله پشتی ابزار.
