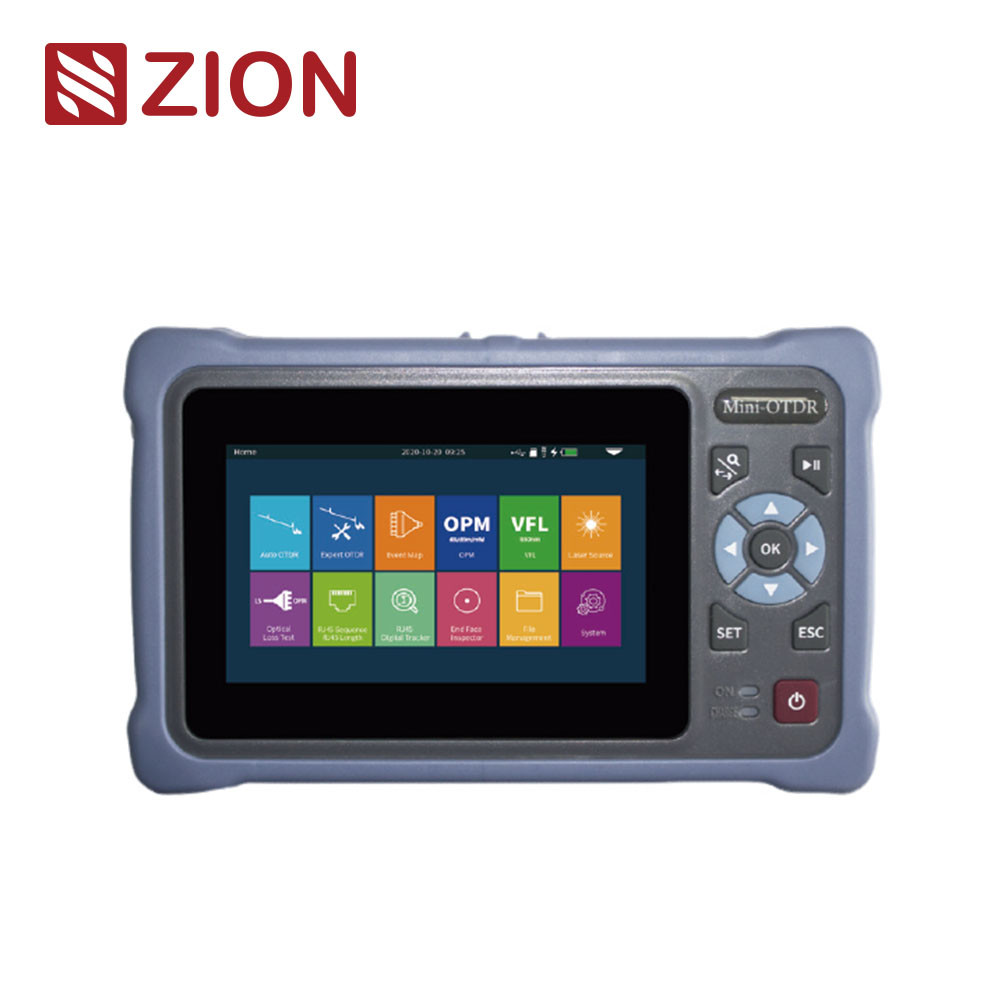

ZCOTDR-4000 مینی پرو دامنه بازتاب سنج OTDR

ZCOTDR-4000 Mini Pro Domain Reflectometer OTDR

اطلاعات پایه

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	پنجاه تا
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	هیچ محدودیتی

بهترین قیمت اکنون تماس بگیرید

وزن:

≤5 کیلوگرم （باتری شامل

اندازه:

173mm × 109mm × 45mm

دمای کار:

-10℃±50℃

دمای ذخیره سازی:

-40 درجه سانتیگراد ~ 70 درجه سانتیگراد

نمایش دادن:

4.3 اینچ 800 × 480 IPS TFT - صفحه لمسی چند لمسی LCD LCD

برجسته کردن:

ميني پرو OTDR,رفلکتومتر دامنه زمانی نوری,ZCOTDR-4000 OTDR

Optical Time Domain Reflectometer

ZCOTDR-4000 OTDR

ZCOTDR-4000 مینی پرو OTDR رفلکتومتر دامنه زمانی نوری

ZCOTDR-4000 Mini Pro OTDR Optical Time Domain Reflectometer از صفحه لمسی ظرفیت 4.3 اینچی استفاده می کند. این 12 تابع را از جمله OTDR خودکار، OTDR متخصص، نقشه رویداد، OPM، ردیاب کابل RJ45،و مدیریت فایل در سطح کامپیوتر برای پاسخگویی به الزامات مختلف آزمایش در مواقع مختلف. OTDR دارای حداکثر دامنه پویا 26dB، حافظه 8G است و می تواند بیش از 200،000 منحنی را ذخیره کند.زمان اندازه گیری بیش از 8 ساعتاز سری ZCOTDR-4000 برای اندازه گیری طول، از دست دادن، کیفیت اتصال و سایر پارامترهای فیبر نوری استفاده می شود.به طور گسترده ای در FTTX استفاده می شود، ساخت مهندسی شبکه ستون فقرات ثانویه، آزمایش نگهداری و تعمیر اضطراری و اندازه گیری تولید فیبر نوری و کابل.

ویژگی های محصول

• OTDR متخصص: اطمینان از حرفه ای بودن، منحنی/لیست/نقشه به طور همزمان نمایش داده می شود

• OPM از شناسایی فرکانس CW/270/330/1k/2kHz پشتیبانی می کند

• LS از خروجی حالت CW / مدولاسیون با قدرت خروجی تنظیم پذیر پشتیبانی می کند

• OTDR اتوماتیک، OTDR متخصص، نقشه رویداد، OPM، LS، VFL، ردیابی کابل RJ45،
ردیف کابل RJ45، طول کابل RJ45، میکروسکوپ، آزمایش از دست دادن نوری چراغ قوه

• OTDR خودکار: هیچ تنظیمات پیچیده ای، یک تست کلیدی

• VFL و LS می توانند در پس زمینه اجرا شوند، چندین کار را می توان به طور همزمان اجرا کرد

• ردیاب کابل RJ45 از رادار دیجیتال، قابلیت ضد مزاحمت قوی تر

• آزمایش ردیف کابل RJ45/طول کابل، تا 300 متر

• یک کلیک برای گرفتن صفحه نمایش، آسان برای ذخیره رابط

مشخصات فنی

OTDR

مدل

ZCOTDR-4000D

ZCOTDR-4000F1
(تست زنده)

ZCOTDR-4000F2
(تست زنده)

ZCOTDR-4000T
(تست زنده)

نوع

G.652 SM

طول موج

1310/1550

1310nm

1550nm

1610nm

محدوده پویا

۲۶دبی/۲۴دبی

۲۶دبی

۲۴دبی

۲۲دبی

منطقه نابینا

2.5 متر

منطقه نابینا

8 متر

محدوده تست

500 متر/1 کیلومتر/2 کیلومتر/4 کیلومتر/8 کیلومتر/16 کیلومتر/32 کیلومتر/64 کیلومتر/100 کیلومتر

عرض پالس

3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/1μs/2μs/3μs/5μs/8μs/10μs/20μs

دقت محدوده ای

± ((1m+فاصل نمونه+0.005%×فاصله آزمایش)

خطی بودن

≤0.05dB/dB

نمونه هایی

16k ~ 128k

وضوح نمونه

0.05 متر تا 8 متر

حل خسارت

0.001دبي

آستانه ی زیان

0.20دبي

OTDR

وضوح محدوده

0.001 متر

شاخص انكسار

1.00000~200000

دقت بازتاب

±3dB

فرمت فایل

فرمت فایل استاندارد SOR

تجزیه و تحلیل زیان

روش 4 نقطه / روش 5 نقطه

سطح ایمنی لیزر

کلاس دوم

کانکتور

FC/UPC ((قابل تعویض SC، ST)

نرخ بروزرسانی

3 هرتز ((نوع))

چند وظیفه

حمایت

OPM

محدوده موج

800nm ~ 1700nm

طول موج

مطابقت با OTDR

امواج کالیبراسیون

850/1300/1310/1490/
1550/1625/1650nm

نوع لیزر

FP-LD

محدوده تست

-70~+10dBm ((اختیاری) /
-50~+26dBm ((استانداردی)

قدرت

≥-5dBm

قطعنامه

0.01دبي

ثبات

CW، ±0.5dB/15min
(بعد از 15 دقیقه گرم کردن)

عدم قطعیت

±5٪

کانکتور

FC/UPC ((قابل تعویض SC، ST)

فرکانس
شناسایی

CW/270/330/1k/2kHz
(از LS های داخلی استفاده کنید)

حالت

CW/270Hz/330Hz/1kHz/2kHz

کانکتور

FC/SC/ST جهانی

تشخیص امواج

حمایت

تشخیص امواج

حمایت

آزمون از دست دادن نوری

VFL

طول موج

با LS سازگار است

طول موج

650nm±20nm

آزمون IL

حمایت

قدرت خروجی

≥10mW

ردیابی کابل RJ45

حالت

CW/1Hz/2Hz

حالت

ردیابی دیجیتال

کانکتور

FC/UPC (SC، ST قابل تعویض)

فاصله

≤300 متر

سطح ایمنی لیزر

کلاس III

ردیابی جفت آنلاین/خط

حمایت

طول کابل RJ45

فاصله تست

≤300 متر

سایر محصولات

نمايش

4.3 اینچ 800×480 IPS TFT LCD Multi touch capacitive touch screen

منبع برق

آداپتور AC/DC: ورودی: 100V ≈ 240V, 50/60Hz0.6A
خروجی:5V,2A، باتری لیتیوم:3.7V، 4000mAh

کار با باتری

تست مستمر>12 ساعت

ذخیره سازی اطلاعات

حافظه داخلی: 8GB، ≥20 هزار منحنی

رابط داده

USB نوع C

دمای کار

-10°C+50°C

دمای ذخیره سازی

-40°C+70°C

رطوبت نسبی

0 ٪ 95 غیر فشرده سازی

وزن

≤0.5kg ((با باتری همراه)

اندازه

173mm × 109mm × 45mm

onfiguration: Auto OTDR, Expert OTDR, E vent Map, OPM, LS, VFL, RJ45 Cable Tracking ((از جمله ردیاب کابل))
ردیف کابل RJ45، طول کابل RJ45، میکروسکوپ ((اختیاری) ، چراغ قوه، آزمایش از دست دادن نوری
توجه: NK4000-F1 می تواند فیبر را با سیگنال 1490/1550nm (قدرت ≤0dBm) آزمایش کند.
NK4000-F2 می تواند فیبر را با سیگنال 1310/1490/1577nm آزمایش کند (قدرت ≤+5dBm)
NK4000- T می تواند فیبر را با سیگنال 1310/1490/1550nm آزمایش کند (قدرت ≤0dBm)

لیست پیکربندی

میزبان ((باتری شامل) ، آداپتور، خط داده، کارت TF 8G ((از بین ساخته شده OTDR، نرم افزار تجزیه و تحلیل / دستورالعمل کاربر) ، دستورالعمل کاربر، آداپتور SC، ردیاب کابل، گواهینامه واجد شرایط / کارت تضمین خدمات،گواهی کالیبراسیون، قطعات پاک پنبه، کوله پشتی ابزار
