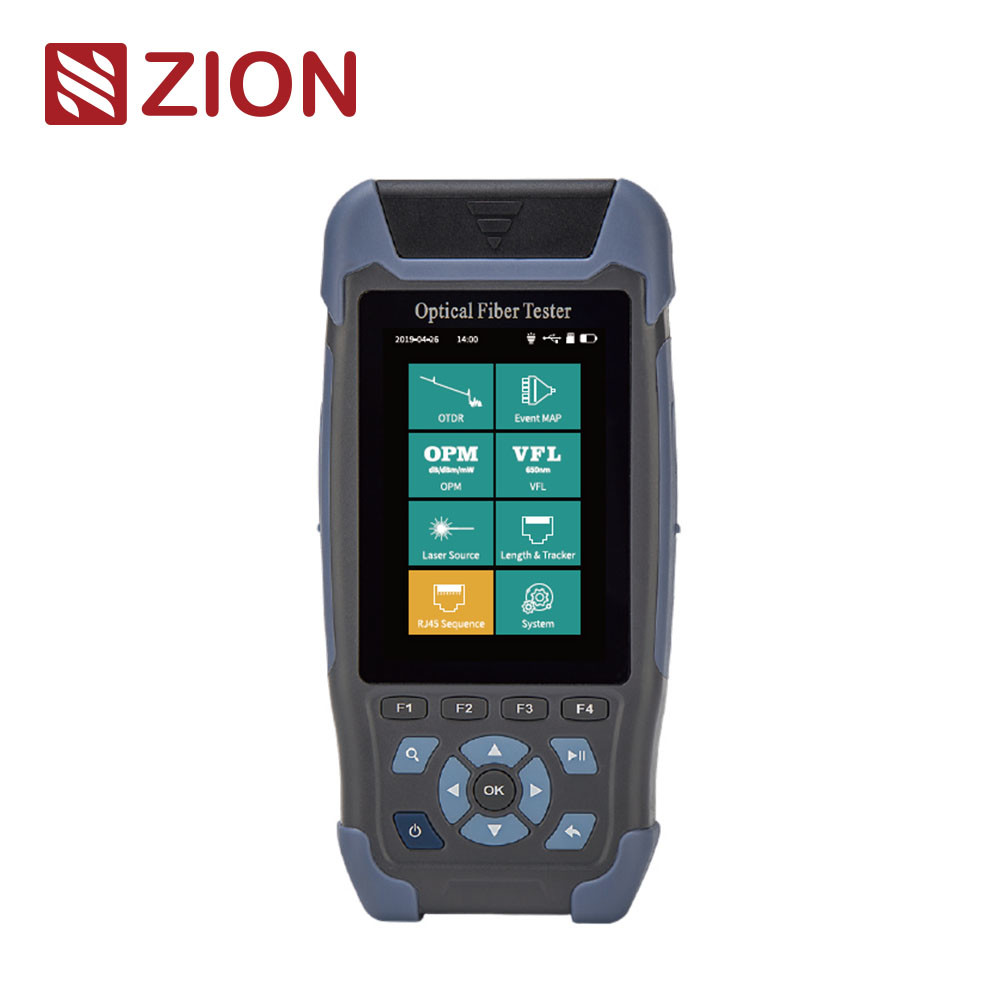

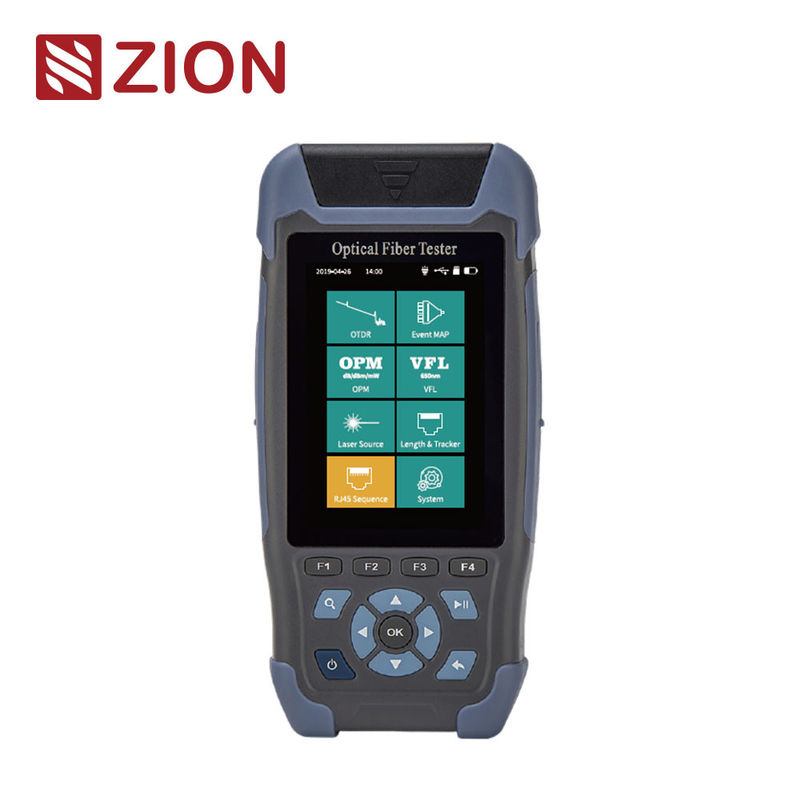

ZCOTDR-3200 مینی پرو فیبر نوری رفلکتومتر ≤350g صفحه نمایش 3.5 اینچ 320×480 LCD

ZCOTDR-3200 Mini Pro Fiber Optic Reflectometer ≤350g Display 3.5 Inches 320×480 LCD
ZCOTDR-3200 Mini Pro Fiber Optic Reflectometer ≤350g Display 3.5 Inches 320×480 LCD
اطلاعات پایه
محل منبع: چین
نام تجاری: HELLOSIGNAL® OR OEM
مقدار حداقل تعداد سفارش: پنجاه تا
جزئیات بسته بندی: 10 کامپیوتر / کیسه پلاستیکی
زمان تحویل: به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت: T/T
قابلیت ارائه: هیچ محدودیتی
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
وزن: 350 گرم （باتری شامل اندازه: 173mm×82mm×37mm
دمای کار: -10℃±50℃ دمای ذخیره سازی: -40 درجه سانتیگراد ~ 70 درجه سانتیگراد
نمایش: 3.5 اینچ 320 × 480 LCD
برجسته کردن:

رفلکتومتر فیبر نوری کوچک,رفلکتومتر فیبر نوری LCD,رفلکتومتر فیبر نوری فشرده

,

LCD fiber optic reflectometer

,

compact fiber optic reflectometer

توضیحات محصول

ZCOTDR-3200 Mini Pro OTDR Optical Time Domain Reflectometer
ZCOTDR-3200 Mini Pro Series Optical Time Domain Reflectometer از صفحه نمایش رنگی 3.5 اینچی استفاده می کند. رابط کاربری عملیاتی ساده و آسان است. این دستگاه OTDR، منبع نور پایدار، Optical Power Meter، Visual Fault Location، Cable Sequence، Cable Length، Cable Tracker و Flashlight را ادغام می کند. این دستگاه از مدیریت هوشمند صرفه جویی در مصرف انرژی، 12 ساعت زمان اندازه گیری فوق العاده طولانی برای اطمینان از کارایی تست و نگهداری در میدان استفاده می کند. سری ZCOTDR-3200 برای اندازه گیری طول، تلفات، کیفیت اتصال و سایر پارامترهای انواع فیبر نوری و کابل استفاده می شود. هنگامی که سیگنال نوری در خط وجود دارد، همچنان می توان از آن استفاده کرد. حداکثر توان تست با نور -5dBm است. این دستگاه می تواند به طور گسترده در ساخت و ساز مهندسی، تست نگهداری لینک و تعمیر اضطراری سیستم ارتباطی سیستم ارتباطات فیبر نوری استفاده شود.
ویژگی های محصول
• لینک فیبر با سیگنال نوری ≤-5dBm، آسان برای تست ZCOTDR-3200 مینی پرو فیبر نوری رفلکتومتر ≤350g صفحه نمایش 3.5 اینچ 320×480 LCD 0
• استقامت طولانی، 12 ساعت زمان اندازه گیری
• آستین لاستیکی کاملاً جدید، ضد ضربه، ضد سقوط
• منطقه کور رویداد 3 متری، تست آسان جامپر 3 متری
• طراحی دستی، آسان برای حمل
• USB، قابل شارژ با باتری قابل حمل
• OTDR/LS/OPM/VFL/RJ45 Cable Sequence/Cable length/RJ45 tracker/Flashlight

مشخصات فنی
OTDR
مدل ZCOTDR-3200D ZCOTDR-3200F1
(تست زنده)		 ZCOTDR-3200-F2
(تست زنده)
نوع G.652 SM
طول موج 1310/1550±20nm 1310nm±20nm 1550nm±20nm
محدوده دینامیکی 24dB/22dB 24dB 22dB
منطقه کور رویداد 3m
منطقه کور ATT 8m
محدوده تست 500m/1km/2km/4km/8km/16km/32km/64km
5ns/30ns/50ns/100ns/275ns/320ns/500ns/1000ns/5000ns/10000ns
عرض پالس 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/1μs/2μs/3μs/5μs/8μs/10μs
دقت محدوده ±(1m+Sample interval+0.005％×Test distance)
خطی بودن ±0.2dB/dB
نقاط نمونه 16k~128k
وضوح نمونه 0.05m~8m
وضوح تلفات 0.001dB
آستانه تلفات 0.20dB

OTDR
وضوح محدوده 0.001m
شاخص شکست 1.00000~2.00000
دقت انعکاس ±3dB
فرمت فایل فرمت فایل استاندارد SOR
تجزیه و تحلیل تلفات روش 4 نقطه ای / روش 5 نقطه ای
سطح ایمنی لیزر کلاس Ⅱ
کانکتور FC/UPC(Interchangeable SC, ST)
OPM
LS
محدوده موج 800nm~1700nm
طول موج مطابق با OTDR
موج کالیبراسیون 850/1300/1310/1490/
1550/1625/1650nm
نوع لیزر FP-LD
محدوده تست -70~+10dBm(Optional)/
-50~+26dBm(Standard)
توان ≥-5dBm
وضوح 0.01dB
پایداری CW, ±0.5dB/15min
(After15min of preheating)
عدم قطعیت ±5%
کانکتور FC/UPC(Interchangeable SC, ST)
فرکانس
شناسایی		 CW/270/330/1k/2kHz
حالت CW/270Hz/330Hz/1kHz/2kHz
کانکتور Universal FC/SC/ST
RJ45 Cable Sequence & Length
VFL
فاصله تست ≤300m
طول موج 650nm±20nm
ردیابی کابل RJ45
توان خروجی ≥10mW
حالت ردیابی دیجیتال
حالت CW/1Hz/2Hz
فاصله ≤300m
کانکتور FC/UPC (Interchangeable SC, ST)
ردیابی آنلاین پشتیبانی نمی شود


صفحه نمایش 3.5 اینچ 320×480 LCD
منبع تغذیه آداپتور AC/DC: ورودی:100V～240V,50/60Hz,0.6A
خروجی:5V, 2A, باتری لیتیومی: 3.7V,4000mAh
کارکرد باتری تست مداوم＞12h
ذخیره سازی داده داخلی: ≥600 ; خارجی : کارت TF
رابط داده Mini USB
دمای کار -10℃～+50℃
دمای ذخیره سازی -40℃～+70℃
رطوبت نسبی 0～95％ Non Condensing
وزن ≤350g(Battery included)
اندازه 173mm×82mm×37mm
پیکربندی استاندارد:OTDR، E vent Map، OPM، L S، VFL، RJ45 c able tr acker(Additional purchase tracker),
RJ45 Cable Sequenc e&Length, Flashlight
لیست پیکربندی
Host(Battery included), Adapter, Data Line, CD-ROM(Analysis software/User’s Manual),User’s Manual, SC/UPC, Qualification Certificate/ Service Guarantee Card, Calibration Certificate, Clean Cotton Slices, Instrument Backpack.
