ZCOTDR-2800 مینی فیبر نوری زمان دامنه بازتاب سنج OTDR

ZCOTDR-2800 Mini Fiber Optic Time Domain Reflectometer OTDR

اطلاعات پایه

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	پنجاه تا
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	هیچ محدودیتی

بهترین قیمت اکنون تماس بگیرید

وزن:

≤200g ((با باتری همراه)

اندازه:

۱۲۶ میلیمتر × ۸۰ میلیمتر × ۳۷ میلیمتر

دمای کار:

-10℃±50℃

دمای ذخیره سازی:

-40 درجه سانتیگراد ~ 70 درجه سانتیگراد

برجسته کردن:

مینی OTDR رفلکتومتر دامنه زمانی نوری,رفلکتومتر دامنه زمانی فیبر نوری کوچک,رفلکتومتر دامنه زمانی فیبر نوری OTDR

Mini fiber optic time domain reflectometer

OTDR fiber optic time domain reflectometer

ZCOTDR-2800 MINI OTDR DOMAIN TIME DOMAIN

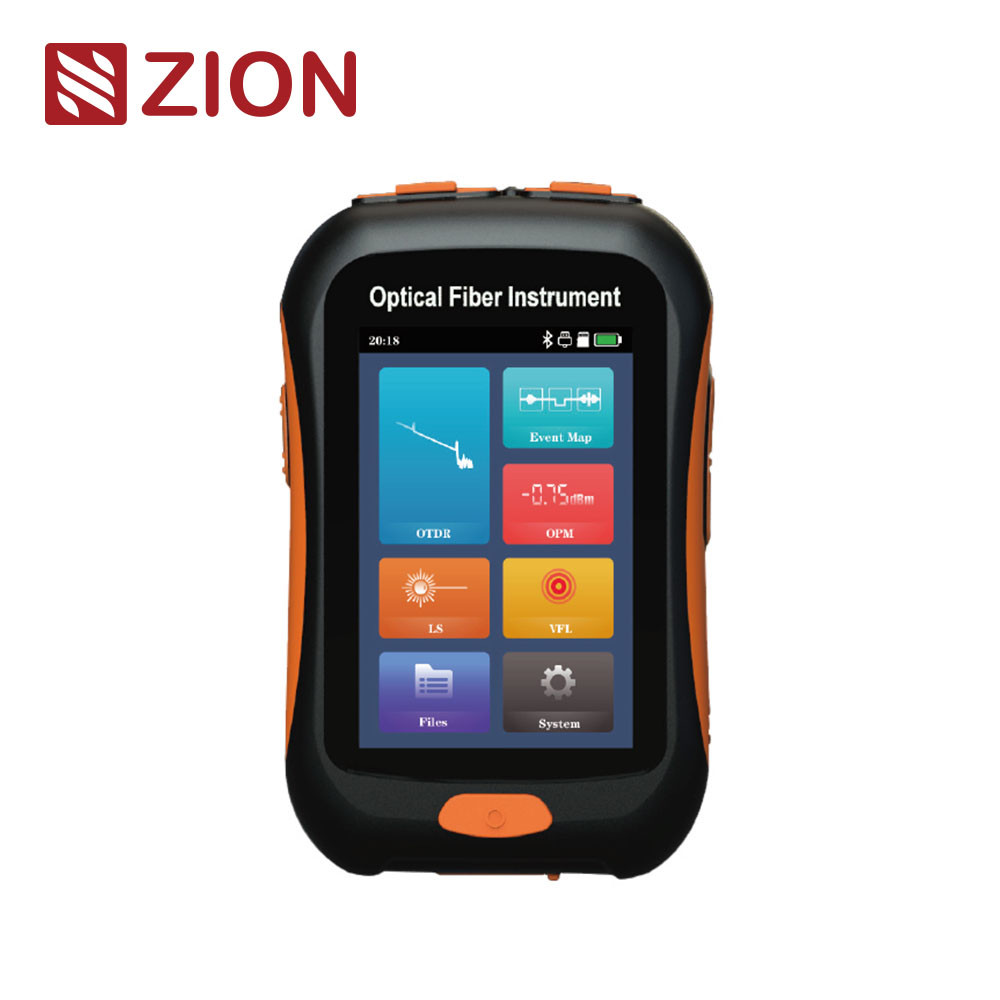

بازتاب سنج دامنه زمان نوری OTDR-2800 MINI OTDR فشرده و حمل آن آسان است. این صفحه نمایش لمسی با کیفیت بالا 3.5 اینچی را اتخاذ می کند ، از عملکرد چند لمسی و صاف پشتیبانی می کند. ادغام داخلی OTDR ، نقشه رویداد ، متر نوری ، چراغ قرمز ، چراغ قوه و سایر کارکردها در یک ، برای تأمین نیازهای مختلف آزمایش در موارد مختلف. در میان آنها ، عملکرد OTDR طول موج 1550 نانومتر و جداکننده طول موج با راندمان بالا را اتخاذ می کند. این می تواند آزمایش نوری را در پیوندهای 1490nm و 1577nm انجام دهد. این پشتیبانی از حدود +10dbm با قابلیت تست نوری پشتیبانی می کند و حداکثر دامنه اندازه گیری 80 کیلومتر است. از ZCOTDR-2800 برای اندازه گیری طول ، از دست دادن ، کیفیت اتصال و سایر پارامترهای فیبر نوری استفاده می شود. به راحتی می تواند نقطه شکست ، خم و نقطه از دست دادن پیوند فیبر نوری را آزمایش کند. برای نگهداری خط و تست تعمیر اضطراری با پرسنل نصب و نگهداری مناسب است.

ویژگی های محصول

• منطقه رویداد 2.5 متر ، آسان برای آزمایش بلوز 5 متر

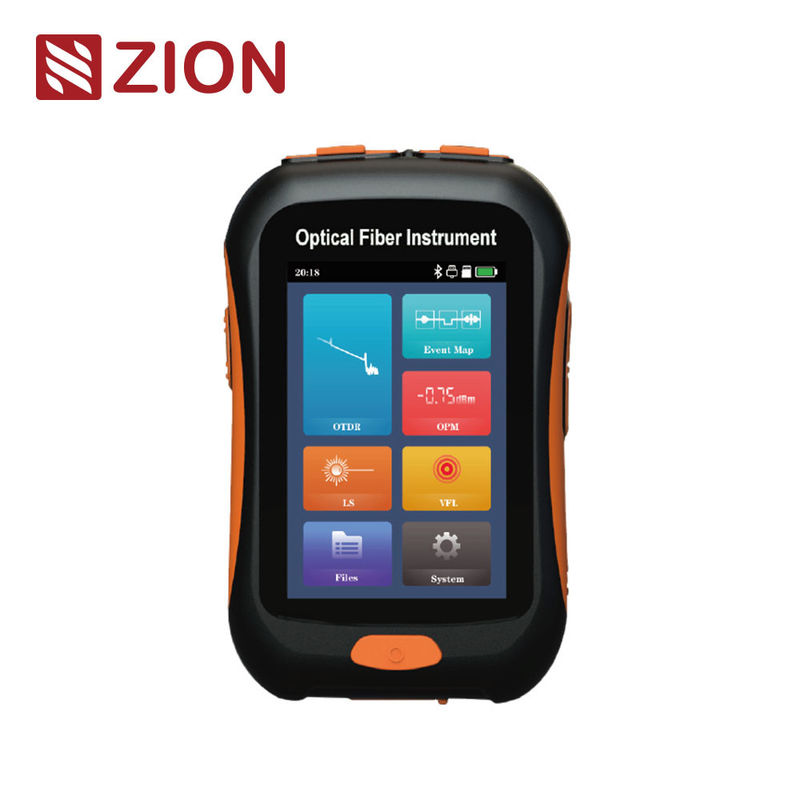

ZCOTDR-2800 مینی فیبر نوری زمان دامنه بازتاب سنج OTDR 0

• تجزیه و تحلیل پیوند هوشمند (نقشه رویداد)

• یکپارچه VFL/ OPM/ LS ، سرشار از توابع

• وزن سبک و حمل آن آسان است

• پشتیبانی از آزمون زنده

• حداکثر R ange 80 کیلومتر

• عمل کامل عملیاتی ، دوستانه انسانی و رایانه ای

• پردازنده با کارایی بالا ، کنترل صاف

مشخصات فنی

اوت

نوع فیبر

G.652 SM

طول موج

1550 نانومتر ± 20 نانومتر

دامنه پویا

20db

منطقه کور رویداد

2.5 متر

منطقه کور

10 متر

دامنه آزمون

100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km

عرض نبض

5NS/10NS/20NS/30NS/50NS/80NS/100NS/200NS/300NS/500NS/
800NS/1μS/2μS/3μS/5μS/8μS/10μS/20μS

دقت

± (فاصله 1M+ نمونه+ 0.005 ٪ xtest فاصله)

صحت ضرر

0.01dB

خطی بودن

0.05db/dB

حداکثر امتیاز نمونه

≥20000

وضوح نمونه حداکثر

.0.03m

وضوح ضرر

0.01dB

آستانه ضرر

0.20db

وضوح دامنه

0.01m

اوت

شاخص انکساری

1.00000 ~ 2.00000

دقت بازتاب

± 3DB

قالب پرونده

قالب پرونده استاندارد SOR

تجزیه و تحلیل از دست دادن

روش 4 نقطه ای /روش 5 امتیاز

سطح ایمنی لیزر

کلاس

اتصال

SC/PC

عکسبرداری

لس

دامنه موج

800 نانومتر 1700 نانومتر

طول موج

سازگار با OTDR

موج کالیبراسیون

850/1300/1310/1490/
1550/1625/1650nm

نوع لیزر

سازگار با OTDR

دامنه آزمون

-70 ~+10dbm (اختیاری)/
-50 ~+26dbm (استاندارد)

قدرت

≥-5dbm

وضوح

0.01dB

ثبات

CW ، 0.5db/15min
(بعد از 15 دقیقه از پیش گرم شدن)

عدم اطمینان

5 ٪

اتصال

SC/PC

اتصال

جهانی FC/SC/ST

حالت

CW/270Hz/330Hz/1KHz/2KHz

VFL

دیگران

طول موج

650nm ± 20 نانومتر

نمایش

لمس کامل 3.5 اینچ ،
320 × 480 ، صفحه LCD Color

قدرت خروجی

≥10 مگاوات

منبع تغذیه

آداپتور AC/DC:
ورودی: 100 ولت 240 ، 50/60Hz ، 0.6A
خروجی: 5V ، 2a ،
باتری لیتیوم: 3.7 ولت ، 2200mAh

حالت

CW/1Hz/2Hz

باتری کار

آماده به کار 6 ساعت آزمایش مداوم 4 ساعت

اتصال

جهانی FC/SC/ST

ذخیره داده ها

منحنی های داخلی 2000

سطح ایمنی لیزر

کلاس دوم

رابط داده ها

نوع- C USB

دمای کار

-10 ℃～+50

دمای ذخیره سازی

-40 ℃～+70

رطوبت نسبی

0 ～ 95 ％ غیر چگالشی

وزن

≤200 گرم (باتری شامل)

اندازه

126 میلی متر × 80 میلی متر × 37 میلی متر

پیکربندی استاندارد C: OTDR ، OPM ، LS ، VFL ، چراغ قوه ،

لیست پیکربندی

میزبان (از جمله باتری) ، آداپتور برق ، کابل داده ، CD-ROM (از جمله نرم افزار تجزیه و تحلیل ، کتابچه راهنمای دستورالعمل) ، کتابچه راهنمای دستورالعمل ، گواهی کالیبراسیون ، گواهی کارت ضمانت نامه خدمات پس از فروش ، کارتهای تمیز کننده ، بسته های مخصوص ابزارها
