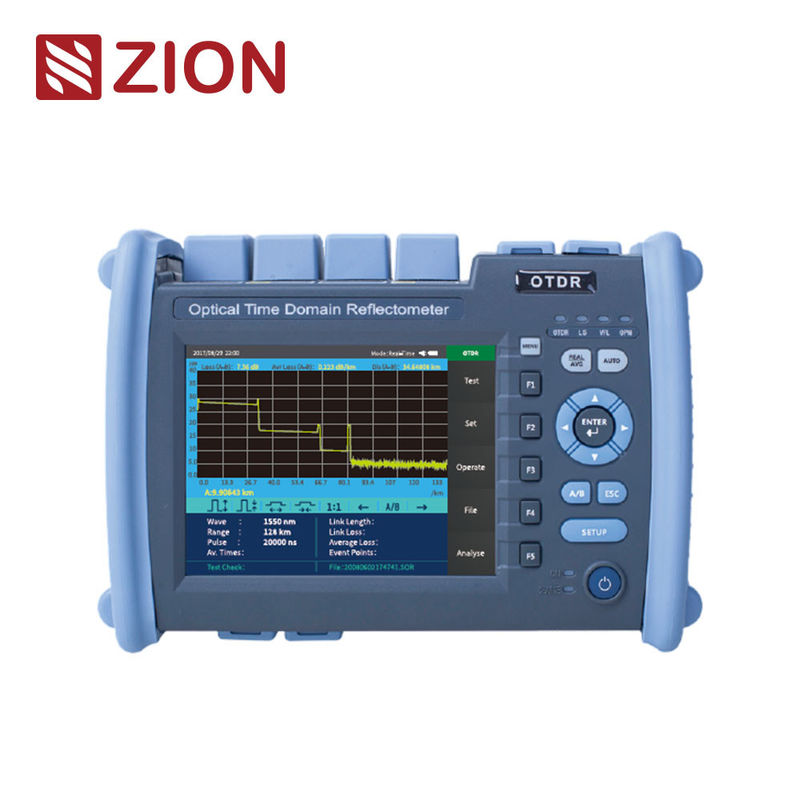

ZCODR-6000P Pon OTDR رفلکتومتر دامنه نوری کامپکت

ZCODR-6000P Pon OTDR Optical Domain Reflectometer Compact

اطلاعات پایه

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	پنجاه تا
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	هیچ محدودیتی

بهترین قیمت اکنون تماس بگیرید

وزن:

<1.2 کیلوگرم

اندازه:

227mmx160mmx70mm

نمایش دادن:

5.6 اینچ رنگ LCD+ صفحه لمسی

دمای کار:

-10 درجه سانتیگراد ~ 50 درجه سانتیگراد

دمای ذخیره سازی:

-40 درجه سانتیگراد ~ 70 درجه سانتیگراد

برجسته کردن:

رفلکتومتر دامنه نوری OTDR,رفلکتومتر دامنه نوری OTDR,رفلکتومتر دامنه نوری فشرده

optical domain reflectometer OTDR

compact optical domain reflectometer

ZCODR-6000P Pon OTDR رفلکتومتر دامنه زمانی نوری

ZCOTDR-6000P PON OTDR از صفحه نمایش رنگی 5.6 اینچی استفاده می کند ، عملکرد دوگانه کلید و لمس است. حداکثر دامنه پویایی آن 45dB است و می تواند در آزمایش شبکه PON به 1: 32 تقسیم کننده نوری نفوذ کند.تمام دستگاه یکپارچه مکان نقص بصرینقشه رویداد، اندازه گیری قدرت نوری، منبع نور، آزمایش از دست دادن نوری، عملکردهای تشخیص چهره انتهای نوری،یکپارچه سازی چند عملکردی برای کمک به مشتریان در حل کارآمد آزمایش و نگهداری در زمینه. این به طور عمده برای اندازه گیری طول، از دست دادن، کیفیت اتصال و سایر پارامترهای انواع فیبر نوری و کابل استفاده می شود. می تواند به طور گسترده ای در ساخت و ساز مهندسی استفاده شود،تعمیر اضطراری سیستم ارتباطی سیستم ارتباطی فیبر نوری، توسعه و اندازه گیری تولید کابل فیبر نوری

ویژگی های محصول

• تست شبکه PON، شکافنده 1:32 نفوذ

• پردازش دسته بندی داده ها، چاپ فرم های گزارش

• ارتباط بدون وقفه، آزمون آنلاین

• نامگذاری به زبان چینی و انگلیسی

• فرمت خروجی فایل SOR استاندارد

• حالت کار دوگانه کلید + صفحه لمسی

• PON OTDR/VFL/LS/OPM یکپارچه/ نقشه رویدادها/ تشخیص چهره آخر/ آزمایش از دست دادن نوری

مشخصات فنی

ZCOTDR-6000P PON OTDR

مدل

PD1

PS1

PS2

PT1

PT2

PT3

PT4

طول موج

1310nm±20nm
1550nm±20nm

1625nm±20nm
(فلتر شده)

1650nm±5nm
(فلتر شده)

1310nm/1550nm±20nm
1625nm±20nm
(فلتر شده)

1310/1550nm±20nm
1650±5nm
(فلتر شده)

فیلتر

عبور بالا>1595nm
عایق بندی >40dB
(1270nm ~ 1585nm)

باند پاس
1650nm±7nm
عایق بندی>40dB
(1650nm±10nm)

عبور بالا>1595nm
عایق بندی >40dB
(1270nm ~ 1585nm)

باند پاس1650nm±7nm
عایق بندی >40dB
(1650nm±10nm)

نوع فیبر

جی652

حداکثر محدوده پویا

37/35دبی

۳۸دبی

38/36/36 دی بی

40/38/38 دی بی

۴۲/۴۰/۴۰دبی

38/36/36 دی بی

منطقه نابینا

1 متر

0.8 متر

منطقه نابینا

6 متر

PON منطقه نابینا

30 متر

محدوده تست

500 متر/1 کیلومتر/2 کیلومتر/4 کیلومتر/8 کیلومتر/16 کیلومتر/32 کیلومتر/64 کیلومتر/128 کیلومتر/256 کیلومتر

عرض پالس

3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns

دقت محدوده

± ((0.75m+ فاصله نمونه گیری 40.005% xمسافة تست)

از دست دادن Resolutlon

±0.001dB

دقت از دست دادن

±0.05dB/dB

PON OTDR

نمونه هایی

16k-256k

وضوح نمونه

0.05م-16م

بازتاب دقیق

±3dB

فرمت فایل

فرمت فایل SORStandard

حالت اندازه گیری زیان

روش 4 نقطه / روش 5 نقطه

سطح ایمنی لیزر

کلاس دوم

نرخ بروزرسانی

3 هرتز (نوع)

ذخیره سازی اطلاعات

ذخیره سازی داخلی: منحنی s3000؛ ذخیره سازی اضافی: 4G bit

کانکتور

FC/UPC (قابل تعویض sC,sT)

رابط داده

USB، MiniUSB، 10M/100M پورت اترنت

OPM

محدوده طول موج

800nm ~ 1700nm

کانکتور

مفصل جهانی FC/SC/ST

محدوده آزمون

-50دبلم ~ +26دبلم

عدم قطعیت

±5٪

طول موج کالیبری

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

نوع لیزر

FP-LD

طول موج

مطابقت با طول موج خروجی OTDR

قدرت خروجی

≥-5dBm

ثبات

CW,±0.5dB/15min ((بررسی پس از 15 دقیقه از پیش گرم کردن)

کانکتور

FC/UPC ((قابل تعویض sc,sT)

شاخص آزمون OpticalLoss به شاخص LS و OPM بالا اشاره دارد.

سایر محصولات

نمايش

5صفحه لمسی LCD+ رنگی 6 اینچی

منبع برق

AC/DCAadapter:input: 100V~240V،50/60Hz،0.6A، خروجی: 12V ~ 19V، 1.5باتری: 7.4 ولت، 5200 میلی آمپر

دمای کار

-10°C تا +50°C

دمای ذخیره سازی

-40°C~+70°C

رطوبت نسبی

0~95%، بدون فشرده سازی

وزن

< 1.2 کیلوگرم

اندازه

227mmx160mmx70mm

عملکردهای میزبان: PON OTDR/OPM/VFL/Ls/Event Map/Fiber End Detection (Detector Additional Purchasing) / آزمایش ضایعات نوری

لیست پیکربندی

نه

نام

مقدار

یادآوری

میزبان

آداپتور AC/DC

دیسک U ((که حاوی نرم افزار تجزیه و تحلیل/ راهنمای کاربر)

قلم لمسی

خط داده

آداپتور OTDR SC

آداپتور OPM SC

راهنمای کاربری

گواهینامه کالیبری

گواهی/ کارت گارانتی

قطعه ی پنبه ی تمیز

دستگیره چرم

کوله پشتی ویژه برای ابزار
