1. تضعیف:

   • G.652.D:
     • @1310 نانومتر: ≤0.36 دسی بل در کیلومتر
     • @1550 نانومتر: ≤0.22 دسی بل در کیلومتر
   • G.655:
     • @1310 نانومتر: ≤0.40 دسی بل در کیلومتر
     • @1550 نانومتر: ≤0.23 دسی بل در کیلومتر
   • چند حالته 50/125μm:
     • @850 نانومتر: ≤3.0 دسی بل در کیلومتر
     • @1300 نانومتر: ≤1.0 dB/km
   • چند حالته 62.5/125μm:
     • @850 نانومتر: ≤3.0 دسی بل در کیلومتر
     • @1300 نانومتر: ≤1.0 dB/km

2. پهنای باند (فقط فیبرهای چند حالته):

   • 50/125μm:
     • @850 نانومتر: ≥500 مگاهرتز· کیلومتر
     • @1300 نانومتر: ≥1000 مگاهرتز· کیلومتر
   • 62.5/125μm:
     • @850 نانومتر: ≥200 مگاهرتز· کیلومتر
     • @1300 نانومتر: ≥600 مگاهرتز· کیلومتر

3. پراکندگی حالت قطبی (PMD):

   • فیبر فردی:
     • G.652.D:≤0.20 ps/√km
     • G.655:≤0.20 ps/√km
   • ارزش لینک طراحی:
     • ≤0.10 ps/√km برای G.652.D و G.655.

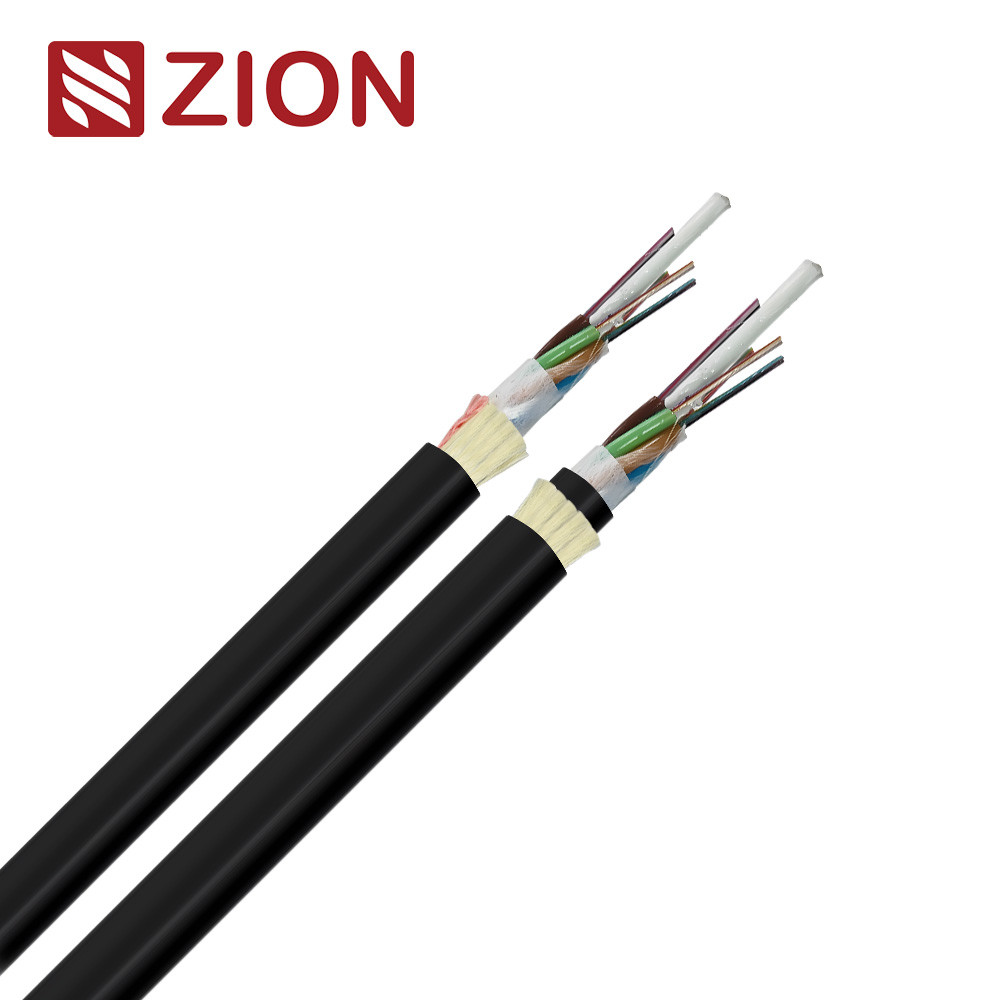

اطلاعات فنی:

1. تعداد فیبر:

   • گزینه ها از 6 تا 288 فیبر است.

2. طراحی لوله شل:

   • تنظیمات: 1x6، 2x6، 4x6، 4x12، 6x12، 8x12، 12x12، 24x12.
   • قطر بیرونی: بسته به طرح و تعداد فیبر بین 1.5 میلی متر تا 2.5 میلی متر قابل تنظیم است.

3. عضو قوای مرکزی:

   • جنس: پلاستیک تقویت شده با الیاف شیشه (GFRP).
   • قطر: قابل تنظیم (1.8 میلی متر تا 3.7 میلی متر).
   • برخی از طرح ها شامل یک عضو استحکام مرکزی با پوشش پلی اتیلن هستند.

4. مسدود کردن آب:

   • جنس: نوار ضد آب

5. عضو قدرت محیطی:

   • جنس: نخ آرامید.

6. غلاف بیرونی:

   • ضخامت: به طور معمول 1.8 میلی متر (قابل تنظیم بین 1.5 میلی متر و 2.0 میلی متر).

7. ابعاد کابل:

   • قطر معمولی: 9.5 میلی متر تا 20.2 میلی متر.
   • طرح های قابل تنظیم موجود است.

8. شرایط عملیاتی:

   • محدوده دما: -40 تا +70 درجه سانتیگراد.
   • حداکثر دهانه: 50 متر تا 150 متر (بسته به طراحی و شرایط).
   • شرایط آب و هوایی: بدون یخ و حداکثر سرعت باد 25 متر بر ثانیه طراحی شده است.

نکات تکمیلی:

• ساختار کابل و تعداد فیبر را می توان برای پاسخگویی به نیازهای مشتری خاص سفارشی کرد.
• قطر و وزن کابل ممکن است بسته به طراحی متفاوت باشد.
• محاسبات دهانه باید شرایط آب و هوایی محلی را برای عملکرد بهینه در نظر بگیرد.

Fiber Datas-SM

پارامترهای کلیدی تست و نتایج

خواص نوری:

1. ضریب تضعیف (dB/km):

   • در طول موج های مختلف (850 نانومتر، 1310 نانومتر، 1550 نانومتر، و غیره)، همه مقادیر با توصیه های ITU-T مطابقت دارند یا بر اساس آنها بهبود می یابند و از حداقل تلفات سیگنال اطمینان حاصل می کنند.

2. ضریب پراکندگی:

   • در طول موج های 1285 نانومتر تا 1625 نانومتر، مقادیر پراکندگی با الزامات انتقال با کارایی بالا سازگار است.

3. ضریب شکست گروهی موثر (EGRI):

   • پایدار در طول 1310 نانومتر، 1550 نانومتر و 1625 نانومتر برای همه انواع فیبر.

4. افت خمشی ماکرو:

   • تلفات خمشی بسیار کم حتی در شعاع های کوچک (مثلاً 10 میلی متر)، به ویژه برای الیاف G.657.A1/A2، مناسب برای نصب های محکم.

5. ویژگی های محیطی:

   • دوام تحت چرخه دما، خیساندن در آب و تست های پیری مقاومت محیطی قوی را نشان می دهد.

تست مکانیکی:

1. استحکام کششی (IEC 794-1-E1):

   • بدون شکستگی یا آسیب غلاف تحت بار کششی 5000 نیوتن.

2. تست خرد کردن (IEC 60794-1-E3):

   • بدون شکستن الیاف یا آسیب غلاف تحت بار 3000 N/100 میلی متر.

3. تست ضربه (IEC 60794-1-E4):

   • بدون شکستگی تحت ضربات متعدد با انرژی 4.5 نیوتن متر.

4. خمش مکرر (IEC 60794-1-E6):

   • تغییر تلفات ≤0.1 دسی بل در 30 سیکل در قطر خمشی 20xOD است.

5. تست پیچشی (IEC 60794-1-E7):

   • یکپارچگی را پس از پیچش های ±90 درجه در 10 چرخه با کشش 150 نیوتن حفظ می کند.

6. نفوذ آب (IEC 60794-1-F5B):

   • بدون نشتی آب پس از 24 ساعت در ارتفاع 1 متری آب.

7. چرخه دما (IEC 60794-1-F1):

   • بدون تغییر تلفات > 0.1 دسی بل پس از تغییر دما (20- درجه سانتیگراد تا +40 درجه سانتیگراد).

8. جریان ترکیبی (IEC 60794-1-E14):

   • بدون جریان ترکیبی پس از 24 ساعت در دمای 70 درجه سانتیگراد.

9. تست ولتاژ بالا غلاف:

   • بدون خرابی تحت ولتاژ بالا اعمال شده (ضخامت غلاف 9×).

نتیجه گیری:

کابل فیبر نوری مطابق با استانداردهای بین المللی (IEC، ITU-T و غیره) در سراسر جهان است.معیارهای عملکرد نوری، مکانیکی و محیطی، تایید کننده مناسب بودن آن برای استقرار در شرایط متنوع و چالش برانگیز است. ساختار قوی، قابلیت اطمینان بالایی را برای برنامه های کاربردی در شبکه های مخابراتی مدرن، از جمله سیستم های PON، ستون فقرات و شبکه های دسترسی تضمین می کند.

علامت گذاری کابل و رنگ فیبرها
علامت گذاری غلاف

COMPANY نام کابل فیبر N*cores G.652D 2024 XXXXm

COMPANY: نام تجاری سازنده
2024: سال ساخت
نام کابل فیبر: نوع کابل
G.652D: فیبر نوری تک حالته N هسته (ITU-T Rec. G.652D)
XXXXm: علامت متر

* علامت گذاری هر 1 متر چاپ می شود.
**"G.652D" به معنی ITU-T Rec. فیبر نوری تک حالته کم آب (LWP) G.652.

همچنین می تواند با توجه به علامت گذاری کابل مشتری.
1 رنگ علامت گذاری سفید است،
2 اگر هر دو علامت همسایه واضح باشند، گهگاه علامت گذاری نامشخص از طول مجاز است.
3 هر دو سر کابل با درپوش های انتهایی قابل جمع شدن حرارتی مهر و موم شده اند تا از ورود آب جلوگیری شود.

رنگ فیبر و کد رنگ Binder: طبق EIA/TIA 598B

داده های فنی ساختار OEM

این داده‌ها مشخصات فنی کلیدی را برای طرح‌های کابل فیبر نوری OEM ارائه می‌کنند و از سازگاری با نیازهای خاص مشتری اطمینان می‌دهند. این اطلاعات جنبه های ساختاری، مواد و عملکرد کابل ها را برجسته می کند.

جزئیات فنی کلیدی:

پیکربندی طراحی:

• ساختار کابل (لوله + پرکننده + عضو استحکام):
  • برای 12 فیبر: 3+2+1
  • برای 24 فیبر: 1+4+1
  • برای 48 فیبر و بیشتر: 1+4+1

جنس و ابعاد:

1. نوع فیبر:

   • فیبر تک حالته: ITU-T G.652.D

2. عضو قوای مرکزی:

   • جنس: FRP یا سیم فولادی
   • قطر: 1.2 میلی متر (FRP) یا 1.0 میلی متر (سیم فولادی)

3. لوله شل:

   • جنس: PBT
   • قطر: 2.1 میلی متر یا 1.8 میلی متر

4. پرکننده:

   • جنس: PP
   • قطر: 1.8 میلی متر

5. لایه مسدود کننده آب:

   • جنس: نخ مسدود کننده آب و نوار مسدود کننده آب

6. عضو استحکام نخ:

   • جنس: نخ آرامید

7. غلاف بیرونی:

   • جنس: HDPE
   • ضخامت:
     • 12 الیاف: 0.8 میلی متر
     • 24 فیبر: 1.6 میلی متر
     • 48 الیاف: 1.9 میلی متر
   • رنگ: مشکی

ابعاد و وزن کابل:

• قطر کابل:
  • 12 الیاف: 9.0 میلی متر
  • 24 فیبر: 13.0 میلی متر
• وزن کابل:
  • 12 الیاف: 75 کیلوگرم در کیلومتر
  • 24 الیاف: 95 کیلوگرم در کیلومتر

عملکرد مکانیکی و زیست محیطی:

1. حداکثر کشش نصب:
   • 2400 نیوتن
2. حداقل شعاع خمشی:
   • بدون کشش: 10× قطر کابل
   • تحت حداکثر کشش: 20× قطر کابل
3. محدوده دما:
   • نصب: -20 درجه سانتیگراد تا +60 درجه سانتیگراد
   • حمل و نقل و ذخیره سازی: -40 درجه سانتیگراد تا +70 درجه سانتیگراد
   • عملکرد: -40 درجه سانتیگراد تا +70 درجه سانتیگراد

خلاصه:

این طراحی کابل فیبر نوری OEM تعادلی بین دوام و عملکرد ارائه می دهد و از عملکرد قابل اعتماد در شرایط محیطی مختلف اطمینان می دهد. پیکربندی مدولار آن (تعداد فیبر، اعضای استحکام و ابعاد لوله شل) و مواد مقاوم (HDPE، PBT، نخ آرامید) امکان کاربردهای گسترده در ارتباطات راه دور را فراهم می کند و از انطباق با استانداردهای صنعت و نیازهای خاص مشتری اطمینان می دهد.

بسته بندی و علامت گذاری

1. بسته بندی

1.1 هر یک از طول کابل باید بر روی درام چوبی مناسب برای حمل و نقل در مسافت های طولانی حلقه شود.

1.2 توسط ورق بافر پلاستیکی پوشانده شده است.

1.3 توسط چوب های چوبی محکم مهر و موم شده است.

1.4 حداقل 1 متر از انتهای داخلی کابل برای آزمایش در نظر گرفته می شود.

1.5 طول درام
- 1.5.1 طول درام استاندارد 2000-4000 متر است
- 1.5.2 تک طول حداقل 96% طول استاندارد در هر بشکه برای مقداری که بیش از 10% کل عرضه نباشد مجاز است.

1.5.3 تعداد کل حداقل مقدار سفارش داده شده است.

2. علامت گذاری درام

2.1 درام کابل
- برند سازنده؛
- فلش جهت رول.
- موقعیت انتهای بیرونی کابل فلش را نشان می دهد.
- کلمه "کابل فیبر نوری”؛
- منشأ، کلمه "ساخت چین”؛
- صفحه احتیاط که روش صحیح بارگیری، تخلیه و انتقال کابل را نشان می دهد.
- سایر اطلاعات مشتری مانند شماره قرارداد، شماره پروژه و مقصد تحویل. (در صورت نیاز)

2.2 صفحه علامت گذاری
- نام محصول؛
- نوع و اندازه کابل؛
- طول درام؛
- وزن ناخالص / خالص به کیلوگرم؛
- عدد درام بر حسب متر؛
- نام سازنده؛
- سال و ماه ساخت؛
- شماره پروژه، شماره قرارداد یا شماره سفارش خرید (در صورت نیاز).
