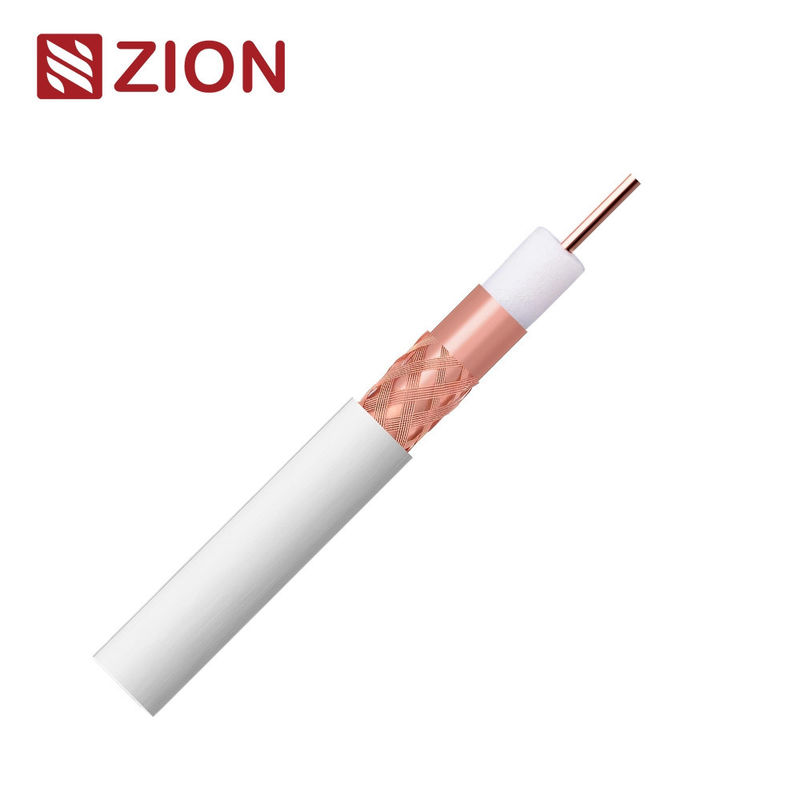

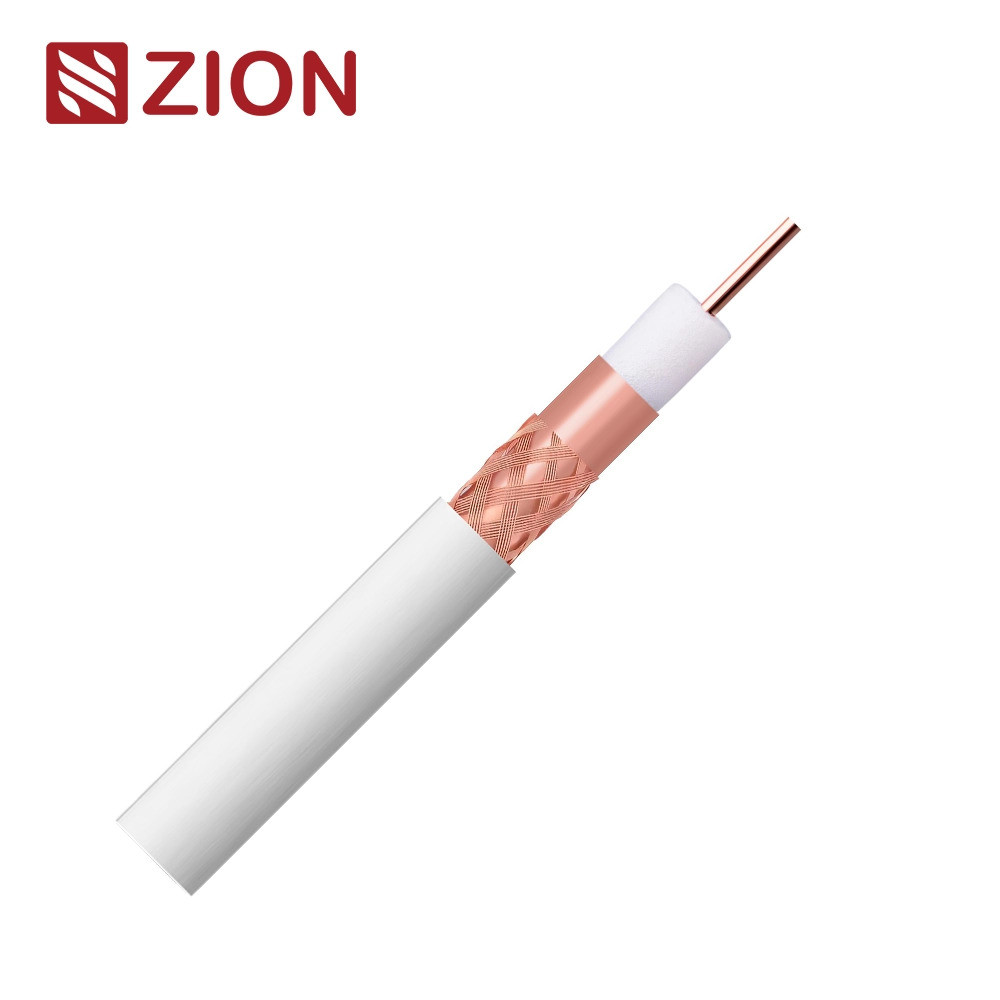

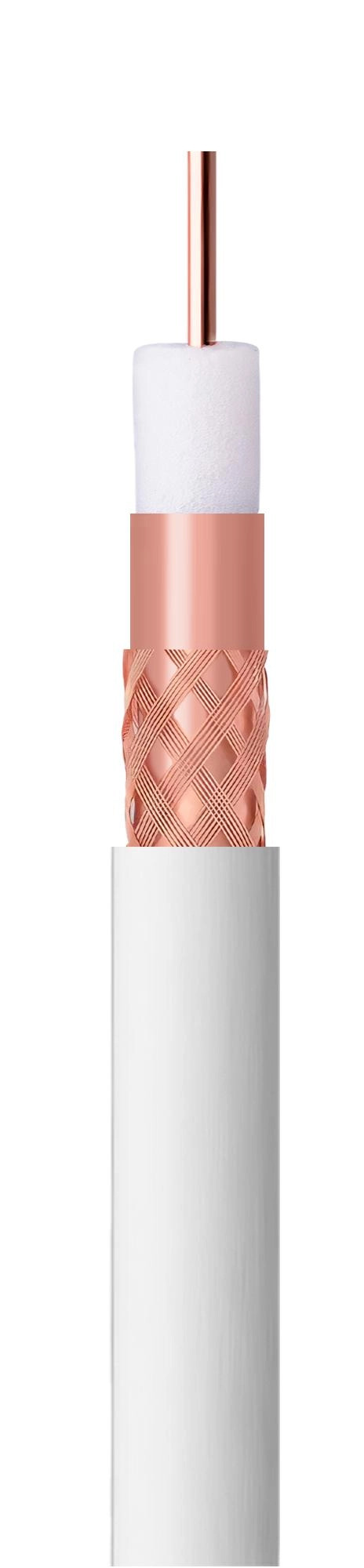

کابل RG11 - SA کلاس A Eca برای کیفیت برتر انتقال سیگنال

اطلاعات کلیدی و پارامترهای ساخت:

SKU:

7170304

کلاس CPR

Eca

استانداردها:

EN50117-9-2
CEI-UNEL 36762
EN50575

مواد رسانای داخلی

مس ساده (Cu)

اندازه هادی داخلی

1.63± 0.03mm

مواد عایق

پلی اتیلن فوم (PEG)

اندازه عایق

7.20 ± 0.10mm

سپر 1

Cu/Pet

سپر 2

ک

46% پوشش

مهر و موم ضد آب (پوش)

ژله2

ژاکت

ماده: PVC

OD: 10.10 ± 0.15 mm

رنگ: سفید/سیاه یا سفارشی

درخواست

نصب در داخل

ویژگی های الکتریکی و خواص فیزیکی:

مقاومت مشخص

200 مگاهرتز 75±3 اوم

ظرفیت (@1kHz)

52 ± 2 pF/m Nom

نسبت سرعت

85 درصد نام

مقاومت هادی داخلی

8.50 Ω/km

مقاومت هادی خارجی

11.60 Ω/km

مقاومت حلقه

20.10 Ω/km

ولتاژ عایق

5 کیلوولت

حداکثر جریان (Ieff)

16A

از دست دادن بازده ساختاری (SRL)

5 - 470 مگاهرتز

>30 دی بی

۴۷۰ - ۱۰۰۰ مگاهرتز

>28 دبیل

1000 تا 2000 مگاهرتز

>23 دی سی بی

2000 تا 3000 مگاهرتز

>20 دی سی بی

غربالگری ضخامت ((SA)
کلاس A++

30 - 1000 مگاهرتز

>85 دی سی بی

1000 تا 2000 مگاهرتز

>75 دبیل

2000 تا 3000 مگاهرتز

>65 دی سی بی

مقاومت انتقال

حداقل شعاع خم

100 میلی متر

حداکثر قدرت کشش کابل

300 N

دمای کار

-40 / +80 °C

ضخامت (در 20 درجه سانتیگراد)

فرکانس (MHZ)

حداکثر ضخامت (dB/100m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.60

300

6.90

470

8.80

* داده های بالا فقط برای مرجع است، گزارش آزمایش سفارش واقعی اولویت دارد.

اطلاعات سفارش:

علامت گذاری

هانژو زيون 7170304 75 OHM RG11 SA کلاس A Eca
EN50117-9-2 DDMMYY 001M-100M

بسته بندی

100M / رول، 300M / WS (یا هر درخواست مشتری)

زمان تحویل

معمولاً 25 روز بعد از دریافت سپرده

برند

HELLOSIGNAL® یا OEM

خدمات آنلاین:

وی چت

+86 15088607575

واتساپ

+86 15088607575

ایمیل

info@zion-communication.com

خدمات سفارشی OEM:

رنگ

ما مي تونيم رنگ ژاکت را بر اساس RAL کلاسيک سفارشي کنيم

چاپ

ما ميتونيم کلمات سفارشي رو روي کت چاپ کنيم

بسته بندی و برچسب گذاری

ما مي تونيم طراحي اسپول، کارتن و برچسب را سفارشي کنيم.
