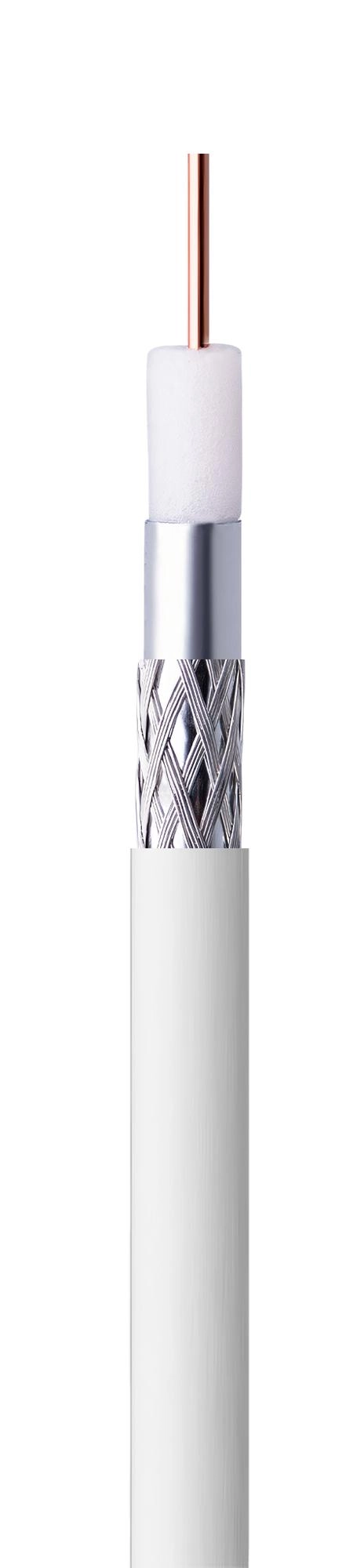

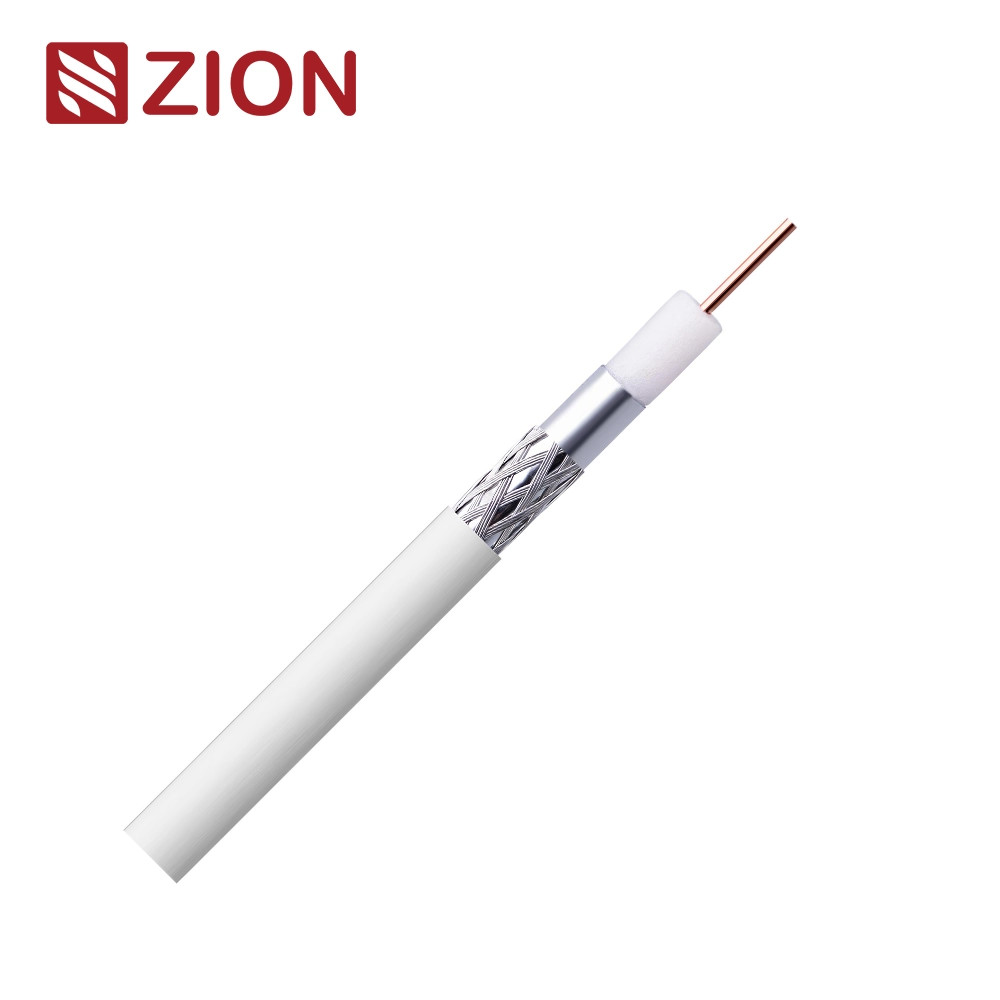

کابل RG6+17V - SA کلاس A Eca برای انتقال سیگنال عالی

اطلاعات کلیدی و پارامترهای ساخت:

SKU:

7170303

کلاس CPR

Eca

استانداردها:

EN50117-9-2
CEI-UNEL 36762
EN50575

مواد رسانای داخلی

مس ساده (Cu)

اندازه هادی داخلی

1.13 ± 0.02mm

مواد عایق

پلی اتیلن فوم (PEG)

اندازه عایق

4.80 ± 0.10mm

سپر 1

Al/Pet/Al

سپر 2

سیم تراختن مس (CuSn)

45 درصد پوشش

ژاکت

ماده: PVC

OD: 6.70 ± 0.10mm

رنگ: سفید/سیاه یا سفارشی

درخواست

نصب در داخل

ویژگی های الکتریکی و خواص فیزیکی:

مقاومت مشخص

200 مگاهرتز 75±3 اوم

ظرفیت (@1kHz)

54 ± 2 pF/m Nom

نسبت سرعت

85 درصد نام

مقاومت هادی داخلی

18 Ω/km

مقاومت هادی خارجی

22 Ω/km

مقاومت حلقه

40 Ω/km

ولتاژ عایق

3 کلوولت

حداکثر جریان (Ieff)

8 A

از دست دادن بازده ساختاری (SRL)

5 - 470 مگاهرتز

>30 دی بی

۴۷۰ - ۱۰۰۰ مگاهرتز

>28 دبیل

1000 تا 2000 مگاهرتز

>26 دبیل

2000 تا 3000 مگاهرتز

>22 دی سی بی

غربالگری ضخامت ((SA)
کلاس A++

30 - 1000 مگاهرتز

>85 دی سی بی

1000 تا 2000 مگاهرتز

>80 دی سی بی

2000 تا 3000 مگاهرتز

>70 دی سی بی

مقاومت انتقال

5 تا 30 مگاهرتز

<27 mOhm/m

حداقل شعاع خم

35/70 میلی متر

حداکثر قدرت کشش کابل

150 N

دمای کار

-20 / +70 °C

ضخامت (در 20 درجه سانتیگراد)

فرکانس (MHZ)

حداکثر ضخامت (dB/100m)

5

1.60

10

2.10

30

3.20

50

4.10

200

8.00

300

9.80

470

12.40

* داده های بالا فقط برای مرجع است، گزارش آزمایش سفارش واقعی اولویت دارد.

اطلاعات سفارش:

علامت گذاری

HANGZHOU ZION 7170303 75 OHM RG6+17V SA کلاس A Eca
EN50117-9-2 DDMMYY 001M-100M

بسته بندی

100M / رول، 300M / WS (یا هر درخواست مشتری)

زمان تحویل

معمولاً 25 روز بعد از دریافت سپرده

برند

HELLOSIGNAL® یا OEM
