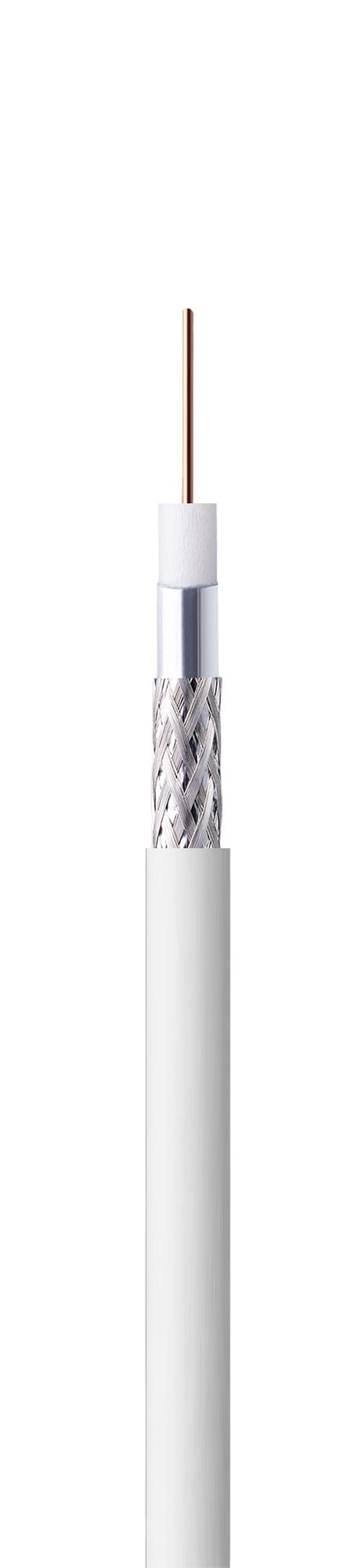

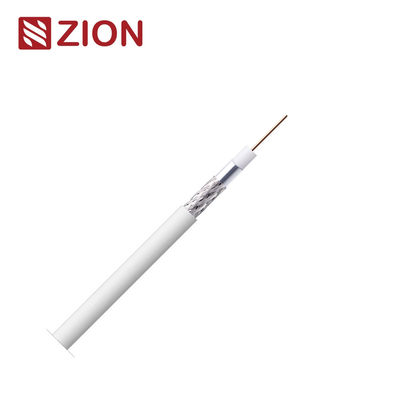

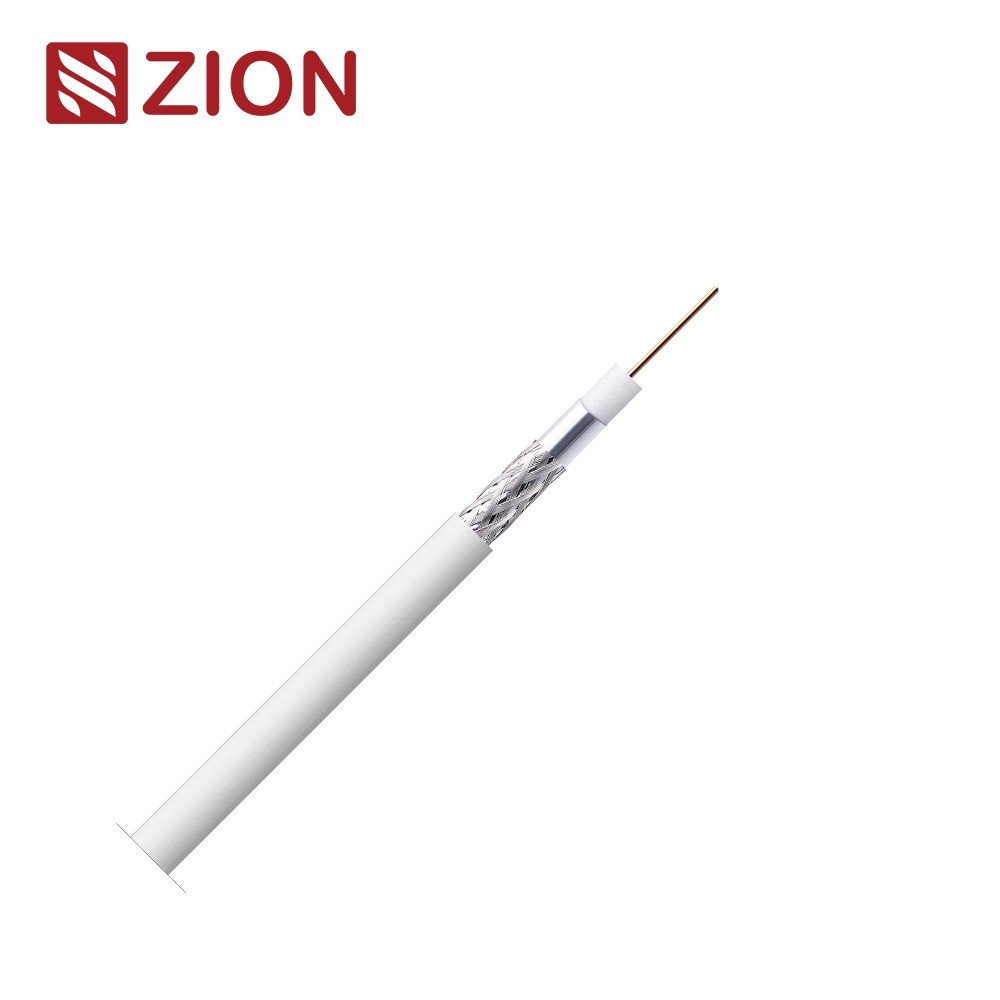

کابل مینی RG59 - SA کلاس A Eca برای انتقال قابل اعتماد سیگنال

اطلاعات کلیدی و پارامترهای ساخت:

SKU:

7170301

کلاس CPR

Eca

استانداردها:

EN50117-9-2
CEI-UNEL 36762
EN50575

مواد رسانای داخلی

مس ساده (Cu)

اندازه هادی داخلی

0.41 ± 0.02mm

مواد عایق

پلی اتیلن فوم (PEG)

اندازه عایق

1.90 ± 0.10mm

سپر 1

Al/Pet/Al+Sur

سپر 2

سیم تراختن مس (CuSn)

70 درصد پوشش

ژاکت

ماده: PVC

OD: 3.60 ± 0.10mm

رنگ: سفید/سیاه یا سفارشی

درخواست

نصب در داخل

ویژگی های الکتریکی و خواص فیزیکی:

مقاومت مشخص

200 مگاهرتز 75±3 اوم

ظرفیت (@1kHz)

55±3 pF/m

نسبت سرعت

82% نام

مقاومت هادی داخلی

310 Ω/km

مقاومت هادی خارجی

30 Ω/km

مقاومت حلقه

340 Ω/km

ولتاژ عایق

2.5 کلوولت

حداکثر جریان (Ieff)

از دست دادن بازده ساختاری (SRL)

5 - 470 مگاهرتز

>25 دی سی بی

۴۷۰ - ۱۰۰۰ مگاهرتز

>21 دی سی بی

1000 تا 2000 مگاهرتز

>20 دی سی بی

2000 تا 3000 مگاهرتز

>18 دبیل

غربالگری ضخامت ((SA)
کلاس A++

30 - 1000 مگاهرتز

>85 دی سی بی

1000 تا 2000 مگاهرتز

>85 دی سی بی

2000 تا 3000 مگاهرتز

>75 دبیل

مقاومت انتقال

5 تا 30 مگاهرتز

<10 mOhm/m

حداقل شعاع خم

26/52 میلی متر

حداکثر قدرت کشش کابل

90 N

دمای کار

-20 / +80 °C

ضخامت (در 20 درجه سانتیگراد)

فرکانس (MHZ)

حداکثر ضخامت (dB/100m)

5

3.80

10

5.40

30

8.60

50

11.00

200

21.20

300

26.20

470

33.00

* داده های بالا فقط برای مرجع است، گزارش آزمایش سفارش واقعی اولویت دارد.

اطلاعات سفارش:

علامت گذاری

هانژو زيون 7170301 75 OHM ميني RG59 SA کلاس A Eca
EN50117-9-2 DDMMYY 001M-100M

بسته بندی

100M / رول، 300M / WS (یا هر درخواست مشتری)

زمان تحویل

معمولاً 25 روز بعد از دریافت سپرده

برند

HELLOSIGNAL® یا OEM
