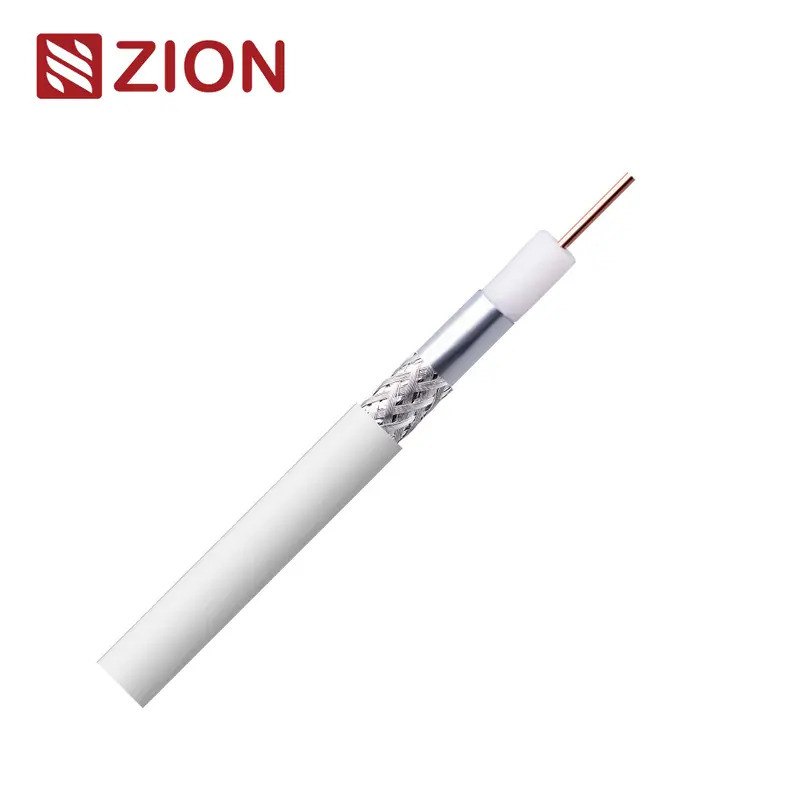

کابل RG6+ با BRD703 SA کلاس A++ Eca - راه حل انتقال سیگنال با کیفیت بالا

اطلاعات کلیدی و پارامترهای ساخت:

SKU:

7170001

کلاس CPR

Eca

استانداردها:

EN50117-9-2
CEI-UNEL 36762
EN50575

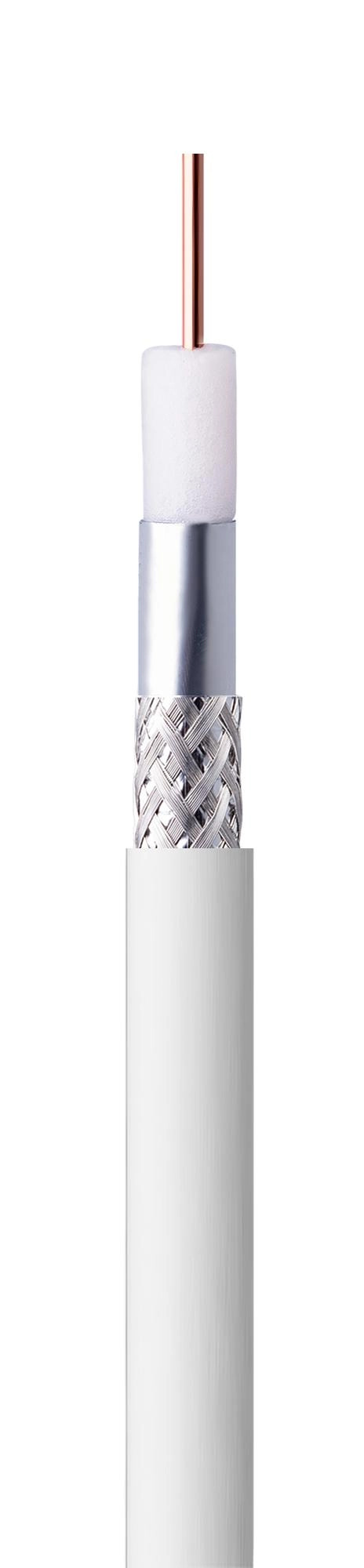

مواد رسانای داخلی

مس ساده (Cu)

اندازه هادی داخلی

1.13 ± 0.02mm

مواد عایق

پلی اتیلن فوم (PEG)

اندازه عایق

4.75 ± 0.10mm

سپر 1

آلومینیوم/پلی تپ (AL/PET)

مهر و موم ضد آب (دی الکتریک)

ژله1

سپر 2

سیم تراختن مس (CuSn)

72 درصد پوشش

ژاکت

مواد: LSZH

OD: 6.60 ± 0.10mm

رنگ: سفید/سیاه یا سفارشی

درخواست

DOCSlS 3.1 (داده ها از طریق سیستم کواکسی)
CATV
4K-UHD
نصب داخلی + خارجی

ویژگی های الکتریکی و خواص فیزیکی:

مقاومت مشخص

200 مگاهرتز 75±3 اوم

ظرفیت (@1kHz)

52 ± 2 pF/m Nom

نسبت سرعت

85 درصد نام

مقاومت هادی داخلی

18 Ω/km

مقاومت هادی خارجی

10.7 Ω/km

مقاومت حلقه

28.7 Ω/km

ولتاژ عایق

3 کلوولت

حداکثر جریان (Ieff)

8 A

از دست دادن بازده ساختاری (SRL)

5 - 470 مگاهرتز

>30 دی بی

۴۷۰ - ۱۰۰۰ مگاهرتز

>28 دبیل

1000 تا 2000 مگاهرتز

>26 دبیل

2000 تا 3000 مگاهرتز

>22 دی سی بی

غربالگری ضخامت ((SA)
کلاس A++

30 - 1000 مگاهرتز

>110 دی سی بی

1000 تا 2000 مگاهرتز

>105 دی سی بی

2000 تا 3000 مگاهرتز

>90 دی سی بی

مقاومت انتقال

5 تا 30 مگاهرتز

<2.5 mOhm/m

حداقل شعاع خم

35/70 میلی متر

حداکثر قدرت کشش کابل

150 N

دمای کار

-20 / +80 °C

ضخامت (در 20 درجه سانتیگراد)

فرکانس (MHZ)

حداکثر ضخامت (dB/100m)

5

1.40

10

1.90

30

3.00

50

4.00

200

8.10

300

9.90

470

12.60

* داده های بالا فقط برای مرجع است، گزارش آزمایش سفارش واقعی اولویت دارد.

اطلاعات سفارش:

علامت گذاری

HANGZHOU ZION 7170002 75 OHM RG6+ BRD703 SA کلاس A++ Eca EN50117-9-2 DDMMYY 001M-100M

بسته بندی

100M / رول، 300M / WS (یا هر درخواست مشتری)

زمان تحویل

معمولاً 25 روز بعد از دریافت سپرده

برند

HELLOSIGNAL® یا OEM
