NO.7112115 F/UTP CAT 5E-UL CMP کابل اترنت محافظ

اطلاعات کلیدی و ساخت و ساز

SKU:

7112115

شماره گواهینامه UL:

E541136

استانداردها:

UL 444 & CSA C22.2 شماره214
کابل های ارتباطی

مواد رسانا:

مس جامد

اندازه هادی:

24AWG/ 0.0205" / 0.51±0.005mm

جفت:

4 جفت

عایق بندی:

0.0394" / 1.00±0.05 mm FEP

رنگ عایق:

آبی-سفید/آبی، نارنجی-سفید/نارنجی

سبز-سفید/سبز، قهوه ای-سفید/ قهوه ای

محافظت شده 1

پلی لامینات آلومینیوم (رنگ: آبی یا نقره ای)

سیم تخلیه

24 AWG مس قوطی جامد

رِپ کورد:

کفلر

جاکت خارج:

ماده: PVC کامل

ضخامت دیوار: 0.0157 "

بیش از حد:0.2303′′±0.012′′ (5.85±0.3mm)

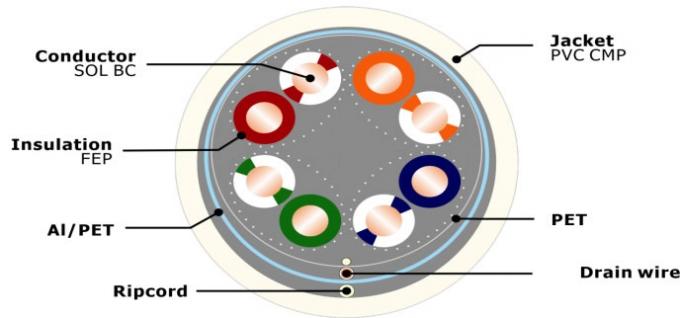

بخش متقاطع

پشتیبانی از برنامه

·1000BASE-T,1000BASE-TX,100BASE-T,100BASE-TX,100VG-AnyLAN,دستگاه خودپرداز

·1 وولپ,ISDN,نشانه,100MTPPDM,آنالوگ و داتا ویدئو,نوع POE12,3,4

ویژگی های الکتریکی

مقاومت DC

<9.38 اوم/100 متر @20°C

عدم تعادل مقاومت DC

5٪ @ 20°C

توانایی متقابل

5.6 nF/100m

مقاومت مشخص

1 - 100 مگاهرتز: 100±15 اوم

حداکثر فرکانس

100 مگاهرتز

عدم تعادل ظرفیت

330 pF/100m

NVP (( سرعت انتقال)

≥65%

تاخير

≤ 44ns/100m

ولتاژ کاری

به طور معمول تا 48 ولت

ولتاژ نامی ((V RMS)

300 ولت

خواص فیزیکی

کشش کشش ((ماکس))

25 پوند ((110N)

شعاع خم ((دقيقه)

4 برابر قطر کابل

دمای کار

-20 تا 75°C (-4 تا 167°F)

ویژگی های عملکرد

فرکانس

کاهش

بعدی
(dB)

ACRF
(dB)

PS.NEXT
(dB)

PS.ACRF
(dB)

RL
(dB)

تاخیر
(ns/100m)

منحنی
(ns/100m)

مگاهرتز

دی بی

dB/100m

ns/100m

ns/100m

دی بی

دی بی

dB/100m

dB/100m

1

2.0

65.3

63.8

62.3

60.8

20.0

570.0

45.0

4

4.1

56.3

51.8

53.3

48.8

23.0

552.0

8

5.8

51.8

45.7

48.8

42.7

24.5

546.7

10

6.5

50.3

43.8

47.3

40.8

25.0

545.4

16

8.2

47.2

39.7

44.2

36.7

25.0

543.0

20

9.3

45.8

37.8

42.8

34.8

25.0

542.0

25

10.4

44.3

35.8

41.3

32.8

24.3

541.2

31.25

11.7

42.9

33.9

39.9

30.9

23.6

540.4

62.5

17.0

38.4

27.9

35.4

24.9

21.5

538.6

100

22.0

35.3

23.8

32.3

20.8

20.1

537.6

※توجه: عملکرد انتقال بالا برای 100M، 20±2°Cدر شرایط آزمایش شده.

اطلاعات سفارش

علامت گذاری

HANGZHOU ZION 7112115 F/UTP CAT5e 4PR
24AWG SOLID 100MHZ E541136 (UL) C ((UL))
تایید شده بر اساس ANSI/TIA 568C.2 مطابق با RoHS ***FT

بسته بندی داخلی

1000FT / بکس کشش یا اسپول چوبی (یا هر درخواست مشتری)

بسته بندی بیرونی

پالت (یا بر اساس درخواست مشتری)

زمان تحویل

معمولاً 25 روز بعد از دریافت سپرده

برند

HELLOSIGNAL® یا OEM
