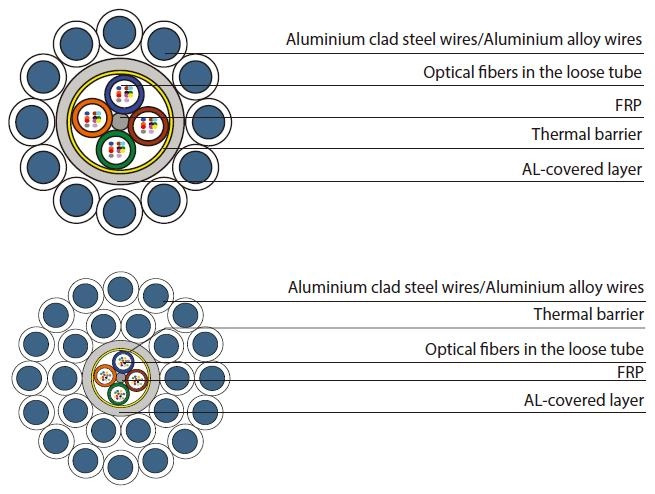

طراحی OPGW با لوله های فولادی فولادی با پوشش مرکزی

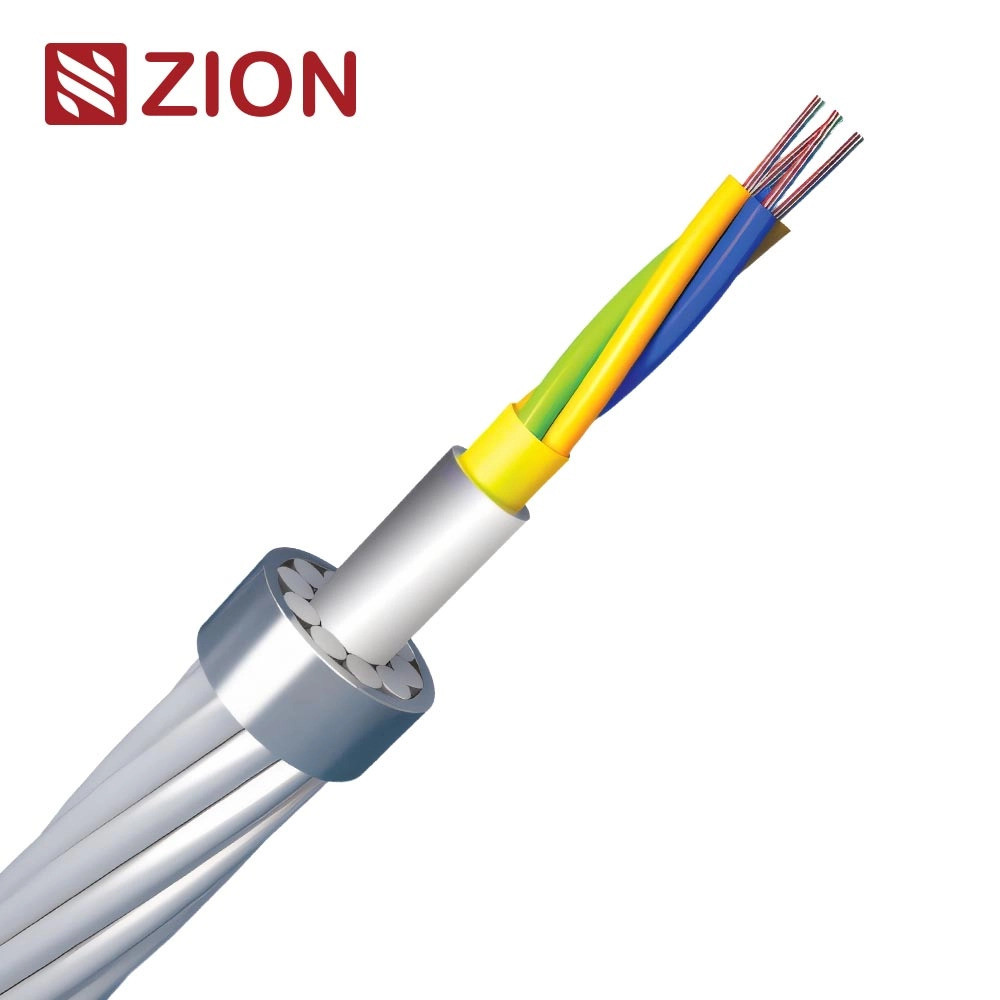

لوله آلومینیومی OPGW
لایه های زره ای تک / دوگانه

لوله آلومینیومی توسط لایه های تک یا دوگانه از سیم های فولادی پوشش آلومینیومی ((ACS) یا ترکیب سیم های ACS و سیم های آلیاژ آلومینیومی احاطه شده است.

ویژگی و کاربرد

عملکرد ضد خوردگی خوب
ماده و ساختار یکنواخت، مقاومت خوب در برابر لرزش خستگی.
جریان مدار کوتاه تاثیر کمی بر خواص انتقال نوری دارد.
عملکرد ضدبرق خوب

پارامترهای معمولی

• نوع کابل (OPPC-XX/YY): مدل های مختلف OPPC (مورد رسانای فاز نوری)
• رتبه بندی فعلی(در آمپر اندازه گیری می شود، احتمالا حداکثر جریان هر کابل می تواند در محدوده های دمای مختلف حمل کند).
• محدوده ی دما: دمای مختلف کار: 40-70°C، 40-80°C، و 40-90°C.
• ارزش های دیگر: مقادیر باقیمانده احتمالاً به مشخصات مختلف مانند از دست دادن قدرت، مقاومت کششی یا ویژگی های الکتریکی خاص در این دمای مربوط می شوند.

جزئیات بسته بندی و طبل

علامت گذاری پوشش کابل:

• رنگ علامت گذاری:سفید
• مواد:
  • تولید کننده:زيون
  • سال تولیدی
  • نوع کابل
  • شماره کابل
  • فاصله علامت گذاری طول:1 ± 0.2% m
• علامت گذاری قابل تنظیم:افسانه پوشش بیرونی را می توان بر اساس درخواست های کاربر تغییر داد.

طول ریل:

• طول استاندارد:2 تا 3 کیلومتر در هر رولی
• طول سفارشی:در صورت درخواست در دسترس

درام کابلی:

• مواد طبل:بشکهای چوبی یا پلائیوودی که فومینیک شده اند
• مهر و موم:هر دو طرف با کلاه پلاستیکی بسته شده تا از رطوبت در طول حمل و نقل، دستکاری و نگهداری جلوگیری شود.
• تست دسترسی:انتهای داخلی کابل برای آزمایش در دسترس است.

بسته بندی کابل:

• مهر و موم محافظ تضمین می کند که هیچ نفوذ رطوبتی در طول حمل و نقل یا ذخیره سازی وجود ندارد، تضمین یکپارچگی مطلوب محصول در هنگام تحویل.
