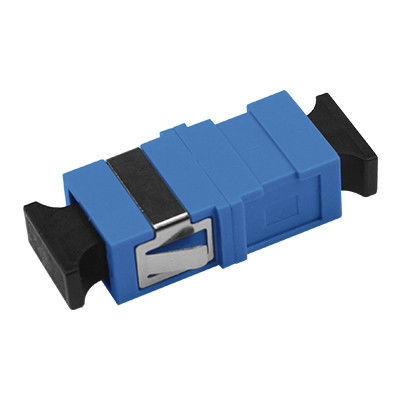

SC UPC SX Welding Adapter Without Flange Fiber Optic

SC UPC SX Welding Adapter Without Flange Fiber Optic Adapter/Coupler

SC LC FC ST/APC UPC SX/DX/QUAD 0.9/2.0/3.0mm Welding Symmetry Plastic/Hybrid OPTIC ADAPTER/COUPLER

شناسایی محصول

کد صهیون	توضیحات صهیون
7235102	SC UPC SX Welding Adapter Without Flange Fiber Optic Adapter/Coupler

کاربردها

آداپتورهای فیبر نوری با اتصال دقیق دو کانکتور، امکان انتقال کارآمد منابع نور را فراهم می‌کنند و در عین حال تلفات را به حداقل می‌رسانند.
ویژگی‌ها شامل تلفات درج کم، قابلیت تعویض و تکرارپذیری عالی است.
هر آداپتور قبل از ارسال تحت آزمایش عملکردی قرار می‌گیرد.

توضیحات محصول

آداپتور فیبر نوری اتصالات بین کانکتورهای فعال فیبر نوری یکسان یا متفاوت را در خطوط فیبر پیاده‌سازی می‌کند و تداوم مسیر نوری را با حداقل تلفات تضمین می‌کند.

این آداپتورها با اتصال دقیق سطوح انتهایی فیبر، انتقال انرژی نور را از فیبرهای خروجی به فیبرهای دریافت‌کننده به حداکثر می‌رسانند و تأثیر سیستم را در طول مداخله پیوند نوری به حداقل می‌رسانند.

این آداپتورها که به حوزه اجزای غیرفعال نوری تعلق دارند، در شبکه‌های مخابراتی، شبکه‌های تلویزیون کابلی، سیستم‌های حلقه کاربر و شبکه‌های محلی استفاده می‌شوند.

آداپتورهای ارتباطی Hangzhou Zion دارای مقاومت بالا در برابر شعله، تلفات درج کم، دوام بالا و محدوده دمای عملیاتی گسترده هستند.

آداپتورهای فیبر نوری که به آن‌ها کوپلر نیز گفته می‌شود، دستگاه‌های فشرده‌ای هستند که برای خاتمه دادن یا اتصال کابل‌ها یا کانکتورهای فیبر نوری بین دو خط فیبر نوری طراحی شده‌اند.

مشخصات فنی

پارامتر	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
طول موج عملیاتی (نانومتر)		1310-1550	850-1300
تلفات درج (dB)	≤ 0.2
تلفات بازگشتی (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
تکرارپذیری (dB)	≤ 0.2
تلفات متناوب (dB)	≤ 0.2
دوام	تغییر 500 بار درون‌یابی کمتر از 0.20dB است
تعداد کانال‌ها	تک هسته‌ای، دو هسته‌ای، 4 هسته‌ای
جنس قاب	فلز یا پلاستیک
جنس آستین	سرامیک یا فلز
دمای عملیاتی (°C)	-40 تا +85
دمای نگهداری (°C)	-40 تا +85

آداپتورهای فیبر نوری مرتبط

کد صهیون	توضیحات صهیون
7235001	LC SX Plastic Fiber Optic Adapter/Coupler with Flange
7235002	LC Dx Welding Symmetry Plastic Fiber Optic Adapter/Coupler with Flange
7235003	LC QUAD One-piece Plastic Fiber Optic Adapter/Coupler with Flange
7235004	SC Plastic Fiber Optic Adapter/Coupler with Legs
7235005	SC Cover Avoid Laser Plastic Fiber Optic Adapter/Coupler without Flange
7235006	SC SX Metal Avoid Laser Fiber Optic Adapter/Coupler with Flange
7235007	SC DX Metal Avoid Fiber Optic Adapter/Coupler with Flange
7235008	SC-FC SX Hybrid Fiber Optic Adapter/Coupler
7235009	SC-FC DX Hybrid Fiber Optic Adapter/Coupler
7235010	FC-ST SX Hybrid Fiber Optic Adapter/Coupler
7235011	FC-ST DX Hybrid Fiber Optic Adapter/Coupler
7235012	SC-LC SX Hybrid Fiber Optic Adapter/Coupler
7235013	SC-LC DX Hybrid Fiber Optic Adapter/Coupler
7235014	SC-ST SX Hybrid Fiber Optic Adapter/Coupler
7235015	SC-ST DX Hybrid Fiber Optic Adapter/Coupler
7235016	FC SX Big D-Type Fiber Optic Adapter/Coupler
7235017	FC SX With Rectangle Flange Fiber Optic Adapter/Coupler
7235018	FC With Rectangle Flange Fiber Optic Adapter/Coupler

انواع کانکتور

کانکتور LC

در رابط‌های فیبر نوری LC برای اتصال کانکتورهای ماژول SFP استفاده می‌شود. دارای مکانیزم قفل جک ماژولار (RJ) با کاربری آسان است. معمولاً در روترها استفاده می‌شود.

کانکتور SC

در رابط‌های فیبر نوری SC استفاده می‌شود. شبیه رابط RJ-45 است اما مسطح‌تر است و دارای کنتاکت‌های ستون مسی به جای پین‌های مسی نازک است.

کانکتور FC

در رابط‌های فیبر نوری FC استفاده می‌شود. دارای تقویت خارجی آستین فلزی و روش بستن پیچ و مهره است. معمولاً در سمت ODF (فریم‌های توزیع) استفاده می‌شود.

کانکتور ST

در رابط‌های فیبر نوری ST استفاده می‌شود. دارای پوسته گرد و بستن پیچ و مهره است. معمولاً در فریم‌های توزیع فیبر و اتصالات 10Base-F استفاده می‌شود.

خدمات OEM/ODM

ZION Communication خدمات جامع OEM/ODM را ارائه می‌دهد که توسط تیم تحقیق و توسعه حرفه‌ای ما پشتیبانی می‌شود.

لوگوی سفارشی
طراحی برچسب/کیسه PE/کارتن

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	50 عدد
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	بدون محدودیت

افت متناوب (dB):	≤ 0.2	ماندگاری:	تغییر 500 بار درون یابی کمتر از 0.20dB است
تعداد کانال ها:	تک هسته ای، دو هسته ای، 4 هسته ای	مواد قاب:	فلز یا پلاستیک
جنس آستین:	سرامیک یا فلز	دمای عملیاتی (℃):	-40 ~ +85
دمای ذخیره سازی (℃):	-40 ~ +85
برجسته کردن:	آداپتور جوش SC UPC , کوپلر فیبر سرامیک Sc , آداپتور جوش تک هسته ای

آداپتور فیبر نوری جوشکاری SC UPC SX بدون فلنج با آستین سرامیکی و افت درج کم

آداپتور جوش SC UPC

کوپلر فیبر سرامیک Sc

آداپتور جوش تک هسته ای
