شناسایی محصول

کد Zion	توضیحات Zion

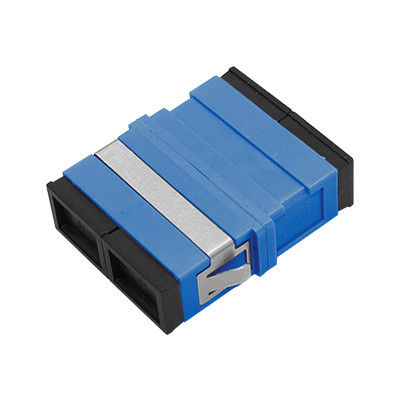

7235098	آداپتور/کوپلر SC UPC DX بدون فلنج فیبر نوری

کاربردها

آداپتورهای فیبر نوری دقیقاً دو کانکتور را به هم متصل می کنند تا انتقال نور را به حداکثر برسانند و در عین حال افت سیگنال را به حداقل برسانند. این اجزا دارای افت درج کم، قابلیت تعویض عالی و قابلیت تکرارپذیری قابل اعتماد هستند. هر آداپتور قبل از حمل و نقل تحت آزمایش عملکردی قرار می گیرد.

توضیحات محصول

این آداپتور فیبر نوری اتصال بین کانکتورهای فعال فیبر نوری یکسان یا متفاوت را در خطوط فیبر امکان پذیر می کند. با تراز دقیق سطوح انتهایی فیبر برای به حداکثر رساندن خروجی انرژی نور به فیبرهای دریافت کننده، مسیرهای نوری بدون وقفه را با حداقل تخریب سیگنال تضمین می کند.

ویژگی های کلیدی عبارتند از:

بازدارندگی شعله بالا برای ایمنی بیشتر
افت درج کم برای عملکرد بهینه
دوام بالا برای قابلیت اطمینان طولانی مدت
محدوده دمای عملیاتی گسترده برای کاربردهای متنوع

این دستگاه ها که با نام کوپلرهای فیبر نوری نیز شناخته می شوند، کابل ها و کانکتورهای فیبر نوری را بین دو خط فیبر نوری خاتمه می دهند یا به هم متصل می کنند.

مشخصات فنی

پارامتر	FC، SC، LC، ST، MU، MTRJ، ST-SC، FC-SC، ST-FC	SM (OS2)	MM (OM1,2,3,4)
طول موج عملیاتی (نانومتر)		1310-1550	850-1300
افت درج (dB)	≤ 0.2
افت بازگشت (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
قابلیت تکرار (dB)	≤ 0.2
افت متناوب (dB)	≤ 0.2
دوام	تغییر 500 زمان درون یابی کمتر از 0.20dB است
تعداد کانال ها	تک هسته ای، دو هسته ای، 4 هسته ای
جنس قاب	فلز یا پلاستیک
جنس آستین	سرامیک یا فلز
دمای عملیاتی (°C)	-40 تا +85
دمای ذخیره سازی (°C)	-40 تا +85

آداپتورهای فیبر نوری مرتبط

کد Zion	توضیحات Zion
7235001	آداپتور/کوپلر فیبر نوری پلاستیکی LC SX با فلنج
7235002	آداپتور/کوپلر فیبر نوری پلاستیکی تقارن جوشکاری LC Dx با فلنج
7235003	آداپتور/کوپلر فیبر نوری پلاستیکی یک تکه LC QUAD با فلنج
7235004	آداپتور/کوپلر فیبر نوری پلاستیکی SC با پایه
7235005	آداپتور/کوپلر فیبر نوری پلاستیکی SC بدون فلنج
7235006	آداپتور/کوپلر فیبر نوری فلزی SC SX با فلنج
7235007	آداپتور/کوپلر فیبر نوری فلزی SC DX با فلنج
7235008	آداپتور/کوپلر فیبر نوری هیبریدی SC-FC SX
7235009	آداپتور/کوپلر فیبر نوری هیبریدی SC-FC DX
7235010	آداپتور/کوپلر فیبر نوری هیبریدی FC-ST SX
7235011	آداپتور/کوپلر فیبر نوری هیبریدی FC-ST DX
7235012	آداپتور/کوپلر فیبر نوری هیبریدی SC-LC SX
7235013	آداپتور/کوپلر فیبر نوری هیبریدی SC-LC DX
7235014	آداپتور/کوپلر فیبر نوری هیبریدی SC-ST SX
7235015	آداپتور/کوپلر فیبر نوری هیبریدی SC-ST DX
7235016	آداپتور/کوپلر فیبر نوری FC SX Big D-Type
7235017	آداپتور/کوپلر فیبر نوری FC SX با فلنج مستطیلی
7235018	آداپتور/کوپلر فیبر نوری FC با فلنج مستطیلی

انواع کانکتور

کانکتور LC
در رابط های فیبر نوری LC برای اتصال ماژول های SFP استفاده می شود. دارای مکانیزم قفل جک مدولار (RJ) برای عملکرد آسان است. معمولاً در روترها استفاده می شود.

کانکتور SC
در رابط های فیبر نوری SC استفاده می شود. شبیه RJ-45 اما مسطح تر با کنتاکت های ستون مسی به جای پین های مسی نازک.

کانکتور FC
در رابط های فیبر نوری FC استفاده می شود. دارای تقویت آستین فلزی با بست پیچ و مهره ای است. معمولاً در فریم های توزیع ODF استفاده می شود.

کانکتور ST
در رابط های فیبر نوری ST استفاده می شود. طراحی پوسته گرد با بست پیچ و مهره ای. معمولاً در فریم های توزیع فیبر برای اتصالات 10Base-F استفاده می شود.

خدمات OEM/ODM

ZION Communication خدمات جامع OEM/ODM را ارائه می دهد که توسط تیم تحقیق و توسعه حرفه ای ما پشتیبانی می شود:

لوگوی سفارشی
طراحی برچسب/کیسه PE/کارتن

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	50 عدد
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	بدون محدودیت

افت متناوب (dB):	≤ 0.2	ماندگاری:	تغییر 500 بار درون یابی کمتر از 0.20dB است
تعداد کانال ها:	تک هسته ای، دو هسته ای، 4 هسته ای	مواد قاب:	فلز یا پلاستیک
جنس آستین:	سرامیک یا فلز	دمای عملیاتی (℃):	-40 ~ +85
دمای ذخیره سازی (℃):	-40 ~ +85
برجسته کردن:	آداپتور DX بدون فلنج , آداپتور UPC با فلنج , آداپتور DX 4 هسته ای

آداپتور فیبر نوری 4 هسته ای SC UPC DX بدون فلنج برای اتصال با افت کم
