خلاصه ای از آداپتور فیبر نوری

SC LC FC ST/APC UPC SX/DX/QUAD 0.9/2.0/3.0mm سیمتری جوشکاری پلاستیکی/هایبرید آپتیک آداپتور/کوپلر

شناسایی محصول

کد صیون	صیون

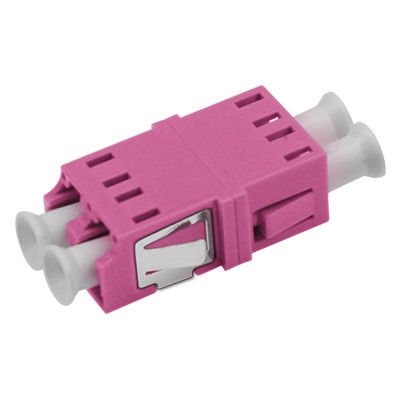

7235044	LC OM4 DX آداپتور جوش نامتقارن بدون فلنج

درخواست ها

دو کانکتور را با دقت به هم متصل می کند تا انتقال نور را به حداکثر برساند و از دست دادن را به حداقل برساند
ویژگی های کاهش ضایعات ورودی، قابل تعویض و بازتولید عالی
هر آداپتور قبل از ارسال از تست عملکردی برخوردار است

توضیحات محصول

آداپتور فیبر نوری امکان اتصال یک یا چندین کانکتور فعال فیبر نوری را در خطوط فیبر فراهم می کند و مسیرهای نوری بدون وقفه را با حداقل از دست دادن تضمین می کند.این به طور دقیق چهره های پایینی فیبر را برای به حداکثر رساندن تولید انرژی نور در فیبر گیرنده هماهنگ می کند در حالی که تأثیر سیستم را به حداقل می رساند.

استفاده می شود در شبکه های مخابراتی، شبکه های تلویزیونی کابلی، سیستم های حلقه کاربر و شبکه های محلی.دوام بالا، و طیف گسترده ای از دمای عملیاتی.

این دستگاه که به آن کوپلر نیز گفته می شود، کابل های فیبر نوری یا کانکتورهای بین دو خط فیبر نوری را به هم متصل می کند.

مشخصات فنی

پارامتر	FC، SC، LC، ST، MU، MTRJ، ST-SC، FC-SC، ST-FC	SM (OS2)
طول موج عملیاتی (nm)	1310 تا 1550	850 تا 1300
از دست دادن ورودی (dB)	≤ 0.2
از دست دادن بازگشت (dB)	PC ≥45 UPC ≥50 APC ≥60 PC ≥30
تکرار پذیری (dB)	≤ 0.2
از دست دادن متناوب (dB)	≤ 0.2
دوام	تغییر زمان 500 مداخله کمتر از 0.20dB است
تعداد کانال ها	تک هسته، دو هسته، چهار هسته
مواد قاب	فلزی یا پلاستیکی
مواد آستین	سرامیک یا فلزی
دمای کار (°C)	-40 ~ +85
دمای ذخیره (°C)	-40 ~ +85

آداپتورهای فیبر نوری LC-LC مرتبط

کد صیون	صیون
7235001	LC SX آداپتور/کاپلر فیبر نوری پلاستیکی با فلنج
7235002	LC Dx سیمتری جوش آداپتور فیبر نوری پلاستیکی / کوپلر با فلنج
7235003	LC QUAD یک قطعه آداپتور فیبر نوری پلاستیکی با فلنج
7235004	آداپتور/کاپلر فیبر نوری پلاستیکی با پاها
7235005	پوشش SC اجتناب از لیزر پلاستیکی آداپتور فیبر نوری بدون فلنج
7235006	SC SX Metal Avoid لیزر فیبر نوری آداپتور / کوپلر با فلنج
7235007	SC DX متال اجتناب از آداپتور فیبر نوری / کوپلر با فلنج
7235008	آداپتور یا کوپلر فیبر نوری هیبریدی SC-FC SX
7235009	آداپتور/کاپلر فیبر نوری هیبریدی SC-FC DX
7235010	آداپتور یا کوپلر فیبر نوری ترکیبی FC-ST SX
7235011	آداپتور/کاپلر فیبر نوری هیبریدی FC-ST DX
7235012	آداپتور/کاپلر فیبر نوری هیبریدی SC-LC SX
7235013	آداپتور/کاپلر فیبر نوری هیبریدی SC-LC DX
7235014	آداپتور/کاپلر فیبر نوری هیبریدی SC-ST SX
7235015	آداپتور/کاپلر فیبر نوری هیبریدی SC-ST DX
7235016	FC SX Big D-Type Fiber Optic Adapter/Coupller: آداپتور/کاپلر فیبر نوری بزرگ
7235017	FC SX با آداپتور یا کوپلر فیبر نوری مستطیل
7235018	FC با آداپتور یا کوپلر فیبر نوری مستطیل

انواع کانکتورها

کانکتور LC

استفاده می شود در رابط فیبر نوری LC برای اتصال کانکتورهای ماژول SFP. دارای مکانیسم قفل جیک ماژولار (RJ) آسان برای کار است. معمولا در روترها استفاده می شود.

کانکتور SC

استفاده می شود در رابط فیبر نوری SC، شبیه به RJ-45 اما مسطح تر. با تماس های ستون مس به جای تماس های نازک مس شناسایی می شود.

کانکتور FC

استفاده می شود در رابط فیبر نوری FC با تقویت خارجی آستین فلزی و بستن تورنباکل. به طور معمول در بخش ODF و قاب های توزیع استفاده می شود.

کانکتور ST

استفاده می شود در رابط فیبر نوری ST با پوسته گرد و اتصال turnbuckle. به طور معمول در فریم های توزیع فیبر و برای اتصالات 10Base-F استفاده می شود.

خدمات OEM/ODM

ZION Communication خدمات OEM / ODM جامع را با پشتیبانی حرفه ای تیم تحقیق و توسعه ارائه می دهد:

لوگو سفارشی
طراحی برچسب/ کیسه PE/ کارتن

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	50 عدد
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	بدون محدودیت

افت متناوب (dB):	≤ 0.2	ماندگاری:	تغییر 500 بار درون یابی کمتر از 0.20dB است
تعداد کانال ها:	تک هسته ای، دو هسته ای، 4 هسته ای	مواد قاب:	فلز یا پلاستیک
جنس آستین:	سرامیک یا فلز	دمای عملیاتی (℃):	-40 ~ +85
دمای ذخیره سازی (℃):	-40 ~ +85
برجسته کردن:	≤ آداپتور فیبر نوری با افت متناوب 0.2dB,کوپلر نوری آستین سرامیکی یا فلزی,آداپتور LC دمای عملیاتی گسترده , Ceramic or Metal Sleeve Optical Coupler , Wide Operating Temperature LC Adapter

LC OM4 DX آداپتور فیبر نوری ناهمگن جوش با ≤ 0.2dB از دست دادن متناوب و آستین سرامیکی یا فلزی برای طیف گسترده ای از دما
