بررسی اجمالی محصول

کد صهیون	توضیحات صهیون

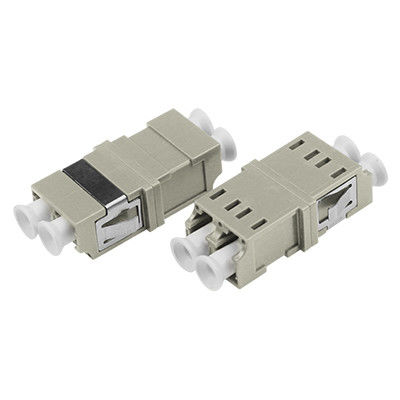

7235021	آداپتور نوع تقارن جوشکاری LC MM DX بدون فلنج

کاربردها

آداپتورهای فیبر نوری با اتصال دقیق دو کانکتور، به منابع نور اجازه می دهند تا با حداکثر راندمان و در عین حال به حداقل رساندن تلفات سیگنال، منتقل شوند. این آداپتورها دارای تلفات درج کم، قابلیت تعویض عالی و قابلیت تکرارپذیری قابل اعتماد هستند. هر آداپتور فیبر نوری قبل از حمل و نقل تحت آزمایش عملکردی قرار می گیرد.

توضیحات محصول

آداپتورهای فیبر نوری اتصال بین کانکتورهای فعال فیبر نوری یکسان یا متفاوت را در خطوط فیبر امکان پذیر می کنند و مسیرهای نوری بدون وقفه را با حداقل تلفات تضمین می کنند. آنها به طور دقیق سطوح انتهایی فیبر را تراز می کنند تا انتقال انرژی نور از فیبرهای خروجی به فیبرهای دریافت کننده به حداکثر برسد و تأثیر سیستم از مداخله پیوند نوری به حداقل برسد.

این آداپتورها به عنوان اجزای غیرفعال نوری، برای شبکه های مخابراتی، شبکه های تلویزیون کابلی، سیستم های حلقه کاربر و شبکه های محلی مناسب هستند. آداپتورهای ارتباطی Hangzhou Zion دارای مقاومت در برابر شعله بالا، تلفات درج کم، دوام استثنایی و محدوده دمای عملیاتی گسترده هستند.

آداپتورهای فیبر نوری که با نام کوپلر نیز شناخته می شوند، دستگاه های فشرده ای هستند که برای خاتمه یا اتصال کابل ها و کانکتورهای فیبر نوری بین دو خط فیبر نوری طراحی شده اند.

مشخصات فنی

پارامتر	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
طول موج عملیاتی (نانومتر)		1310-1550	850-1300
تلفات درج (dB)	≤ 0.2
تلفات بازگشت (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
قابلیت تکرار (dB)	≤ 0.2
تلفات متناوب (dB)	≤ 0.2
دوام	تغییر 500 بار درون یابی کمتر از 0.20dB است
تعداد کانال ها	تک هسته ای، دو هسته ای، 4 هسته ای
جنس قاب	فلز یا پلاستیک
جنس آستین	سرامیک یا فلز
دمای عملیاتی (°C)	-40 تا +85
دمای ذخیره سازی (°C)	-40 تا +85

آداپتورهای نوری فیبر LC-LC مرتبط

کد صهیون	توضیحات صهیون
7235001	آداپتور/کوپلر فیبر نوری پلاستیکی LC SX با فلنج
7235002	آداپتور/کوپلر فیبر نوری پلاستیکی تقارن جوشکاری LC Dx با فلنج
7235003	آداپتور/کوپلر فیبر نوری پلاستیکی یک تکه LC QUAD با فلنج
7235004	آداپتور/کوپلر فیبر نوری پلاستیکی SC با پایه
7235005	آداپتور/کوپلر فیبر نوری پلاستیکی SC Cover Avoid Laser بدون فلنج
7235006	آداپتور/کوپلر فیبر نوری فلزی SC SX Avoid Laser با فلنج
7235007	آداپتور/کوپلر فیبر نوری فلزی SC DX Avoid با فلنج
7235008	آداپتور/کوپلر فیبر نوری هیبریدی SC-FC SX
7235009	آداپتور/کوپلر فیبر نوری هیبریدی SC-FC DX
7235010	آداپتور/کوپلر فیبر نوری هیبریدی FC-ST SX
7235011	آداپتور/کوپلر فیبر نوری هیبریدی FC-ST DX
7235012	آداپتور/کوپلر فیبر نوری هیبریدی SC-LC SX
7235013	آداپتور/کوپلر فیبر نوری هیبریدی SC-LC DX
7235014	آداپتور/کوپلر فیبر نوری هیبریدی SC-ST SX
7235015	آداپتور/کوپلر فیبر نوری هیبریدی SC-ST DX
7235016	آداپتور/کوپلر فیبر نوری FC SX Big D-Type
7235017	آداپتور/کوپلر فیبر نوری FC SX با فلنج مستطیلی
7235018	آداپتور/کوپلر فیبر نوری FC با فلنج مستطیلی

انواع کانکتور

کانکتور LC: در رابط فیبر نوری LC برای اتصال کانکتورهای ماژول SFP استفاده می شود. دارای مکانیزم قفل جک مدولار (RJ) با کاربری آسان است. معمولاً در روترها استفاده می شود.

کانکتور SC: در رابط فیبر نوری SC استفاده می شود، شبیه رابط RJ-45 اما مسطح تر با کنتاکت های ستون مسی به جای پین های مسی نازک.

کانکتور FC: در رابط فیبر نوری FC با تقویت خارجی آستین فلزی و روش بستن پیچ و مهره استفاده می شود. معمولاً در سمت ODF (فریم های توزیع) استفاده می شود.

کانکتور ST: در رابط فیبر نوری ST با پوسته گرد و بستن پیچ و مهره استفاده می شود. معمولاً در فریم های توزیع فیبر برای اتصالات 10Base-F استفاده می شود.

خدمات OEM/ODM

ZION Communication خدمات جامع OEM/ODM را با پشتیبانی تیم تحقیق و توسعه حرفه ای ارائه می دهد. این خدمات شامل اعمال لوگوی سفارشی و طراحی برچسب/کیسه PE/کارتن است.

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	50 عدد
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	بدون محدودیت

افت متناوب (dB):	≤ 0.2	ماندگاری:	تغییر 500 بار درون یابی کمتر از 0.20dB است
تعداد کانال ها:	تک هسته ای، دو هسته ای، 4 هسته ای	مواد قاب:	فلز یا پلاستیک
جنس آستین:	سرامیک یا فلز	دمای عملیاتی (℃):	-40 ~ +85
دمای ذخیره سازی (℃):	-40 ~ +85
