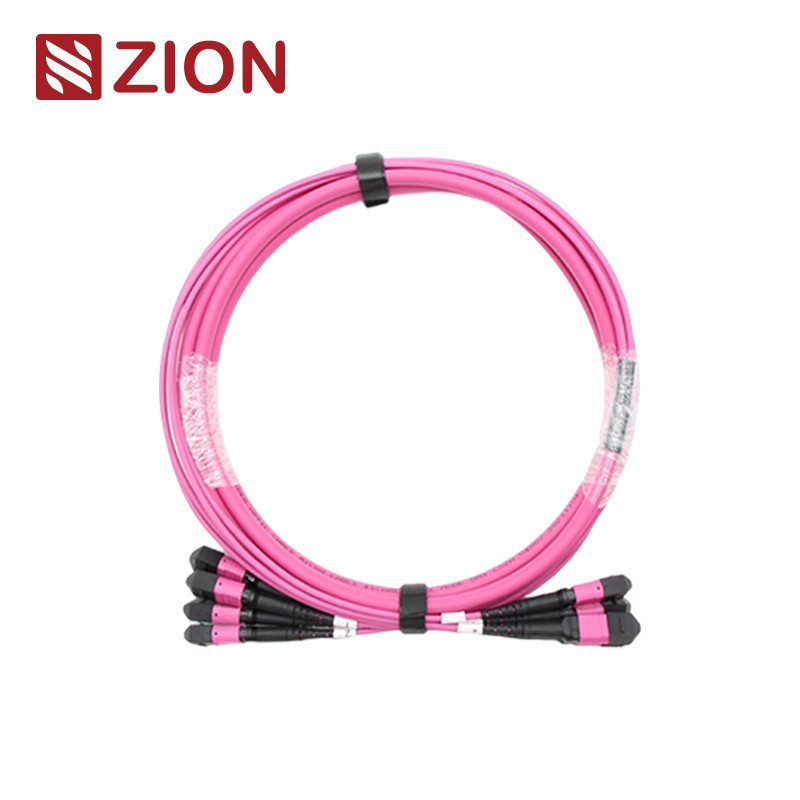

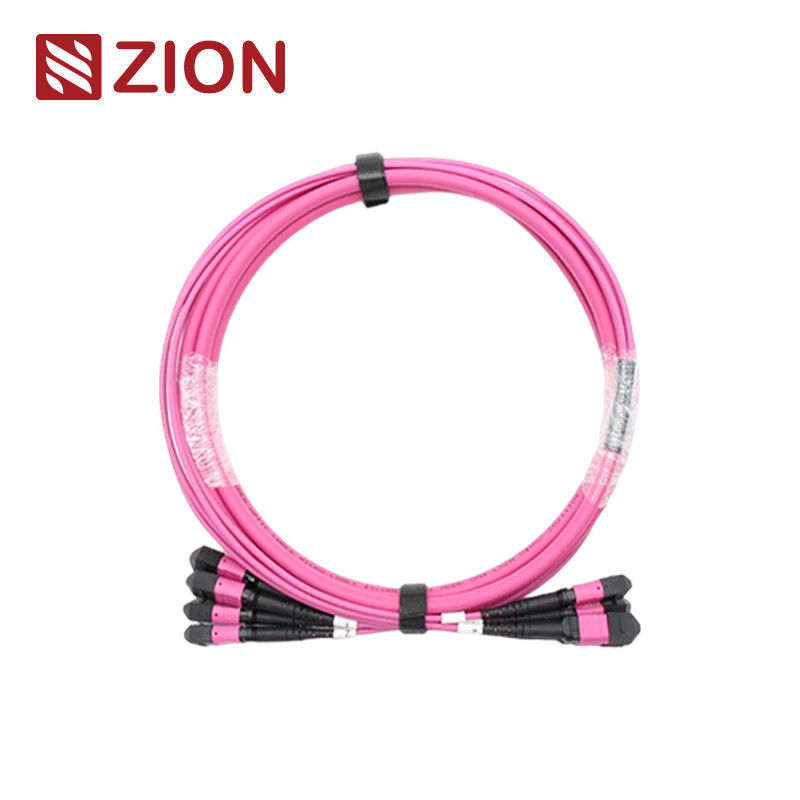

(4×12) 48F MTP OM4 فایبر نوری کابل اصلی
کابل اصلی فیبر نوری MTP OM4 با چگالی بالا که برای برنامه های کاربردی مرکز داده، استفاده از فیبر به ساختمان و اتصالات داخلی در تجهیزات گیرنده نوری طراحی شده است.
شناسایی محصول
کد زايون:ZCM22C8HIAX
صیون توضیحات:(4×12) 48F MTP OM4 فایبر نوری کابل اصلی
کانکتور MTP یک نوع کانکتور چند فیبر است که برای محیط های با چگالی بالا طراحی شده است. این سیستم پیش اتصال عمدتاً در مراکز داده ، کاربردهای فیبر به ساختمان ،و اتصالات داخلی در تجهیزات گیرنده نوری که از 40G پشتیبانی می کنند، 100G، و QSFP + برنامه های کاربردی.
مشخصات کانکتور MTP
انواع کانکتورهای MTP بر اساس مقررات EIA/TIA-604-5 بر اساس تعداد هسته ها، جنسیت (مرد/زن) و قطب (PC یا APC) طبقه بندی می شوند.
24F-144F کابل های اصلی MPO / MTP با کانکتورهای MPO / MTP در هر دو سر به پایان می رسند و ماژول های MPO / MTP را به عنوان پیوندهای دائمی متصل می کنند. با 12، 24، 48، 60، 72، 96 یا 144 فیبر در دسترس است.این کابل ها از سرعت ها تا 10/40/100Gbps راه حل های مرکز داده پشتیبانی می کنند.
استانداردهای صنعتی
MTP حالت تک
مرجع:EIA/TIA-604-5
جزئیات مسکن:
SM APC: کانکتورهای سبز + بوت سیاه (MTP با ضرر استاندارد)
SM APC: کانکتورهای زرد + بوت سیاه (MTP با زیان بسیار کم)
MTP Multimode
مرجع:EIA/TIA-604-5
جزئیات مسکن:
OM1&OM2 PC: کانکتورهای بیژ + بوت سیاه (MTP Standard Loss)
OM3&OM4 PC: کانکتورهای آکو + کفش سیاه (Standard & Super Low Loss MTP)
OM3&OM4 PC: کانکتورهای Heather Violet + بوت سیاه (Standard Loss MTP)
- با استاندارد IEC IEC-61754-7، IEC61755، Telcordia GR-1435-CORE، JIS C5982، TIA-604-5 ((FOCIS5) مطابقت دارد.
- کابل های ساختاری بر اساس TIA-568-C
- مطابقت با کانال فیبر 10G
- 40G و 100G IEEE 802.3 سازگار
مشخصات نوری
از دست دادن ورودی (MTP) - IEC 61300-3-34
حالت تک (APC 8 درجه پولیش):
از دست دادن استاندارد: ≤0.75dB (حداکثر) ، ≤0.50dB (معمول)
از دست دادن بسیار کم: ≤0.35dB (حداکثر) ، ≤0.20dB (معمول)
چند حالت (PC flat polish):
از دست دادن استاندارد: ≤0.6dB (حداکثر) ، ≤0.50dB (معمول)
از دست دادن بسیار کم: ≤0.35dB (حداکثر) ، ≤0.20dB (معمول)
از دست دادن ورودی (LC/SC/FC/ST) - IEC 61300-3-6
حالت تک (APC 8 درجه پولیش):≤0.3dB
چند حالت (PC flat polish):≤0.3dB
خسارت بازده (MTP)
حالت تک (APC 8 درجه پولیش):≥60dB
چند حالت (PC flat polish):≥25dB
مشخصات اضافی
- ضایعات بازده (LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB
- دوام:<0.3dB تغییر معمولی (200 جفت گیری)
- قابل تعویض:≤0.2dB
- آزمون ورودی-کشیدگی:500 بار، IL<0.5dB
- مقاومت کششی:>70N
- زمان وصل کردن:>600
- دمای کار (APC تک حالت):-40°C تا +85°C
ویژگی های کلیدی
- از دست دادن ورودی کم، از دست دادن بازگشت بالا
- کانکتور چند فیبر مبتنی بر MT با 4, 8, 12 و 24 پایانی فیبر
- راه حل اقتصادی برای پایان دادن به ماس فیبر
- طراحی شده برای کاربردهای SM و MM با ازای کم و ازای استاندارد
- کابل گرد و غلتک، کابل بیضی و گزینه های نوار برهنه
- پوشش های کد شده با رنگ برای شناسایی آسان
- قابل تکرار و قابل تعویض عالی
درخواست ها
تمام کانکتورهای OMC MTP از شرکت Senko/Nissin/Sumitomo تهیه می شوند. کابل های پیچ فیبر MTP در سه زمینه اصلی مورد استفاده قرار می گیرند:
- محیط های مرکز داده با تراکم بالا
- استفاده از فیبر به ساختمان
- اتصالات داخلی در تجهیزات فیبر نوری
قوانین نامگذاری و تایید نظم
برای Senko MTP، Tab Pull را فشار دهید.
مواد محصول
ساخت کابل
کانکتور و کانال فیبر
يادداشت:کانکتورهای زنانه باید به انواع کانکتورهای مردانه متصل شوند.
نقشه کابل MTP-MTP 12F
مشخصات تحمل طول
| طول کلی (L) (m) |
طول تحمل (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| ۴۰ لیتر |
+0.5٪ × L/-0 |
روش های اتصال قطبی MTP/MPO
سه روش اتصال به حفظ قطب مناسب MTP / MPO کمک می کند. از آنجا که کانکتور واحد کابل اصلی 24F-144F MPO / MTP 12F MPO / MTP است ، قطب آن با کابل های اصلی 12F MPO / MTP یکسان است.
جزئیات مواد
مدل های محبوب کابل اصلی MPO / MTP
- 7236055 ZCM12C2HIA: (4×12) 48F MPO SM کابل اصلی فیبر نوری
- 7236056 ZCM12C7HAA: (4×12) 48F MPO OM3 کابل اصلی فیبر نوری
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 کابل اصلی فیبر نوری
- 7236058 ZCM22C2HIA: (4×12) 48F MTP SM کابل اصلی فیبر نوری
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 کابل اصلی فیبر نوری
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 کابل اصلی فیبر نوری
بسته بندی
کابل های فیبر نوری در کارتون های محافظ با برچسب OMC به عنوان استاندارد بسته بندی می شوند. اندازه های کارتون موجود شامل 34 × 22 × 15 سانتی متر، 44 × 34 × 24 سانتی متر و 54 × 39 × 34 سانتی متر است که بر اساس نیازهای کمیت انتخاب می شود.گزینه های بسته بندی سفارشی در دسترس است.
خدمات OEM/ODM
- رنگ های سفارشی کابل، چاپ و مواد ژاکت
- برچسب گذاری OEM، حلقه های شناسایی، برچسب های کابل و علامت های حمل و نقل
- سطوح کیفیت متعدد در دسترس است
مجموعه محصولات

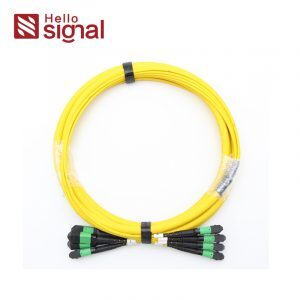

(4×12) 48F MPO SM کابل فايبر نوري
شبکه های نوری، MPO-MTP TRUNK CABLE، MTP/MPO، اجزای نوری

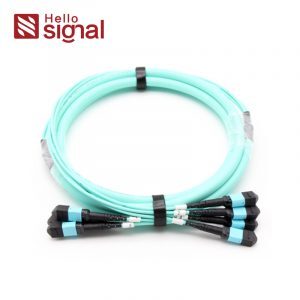

(4×12) 48F MPO OM3 کابل فايبر نوري
