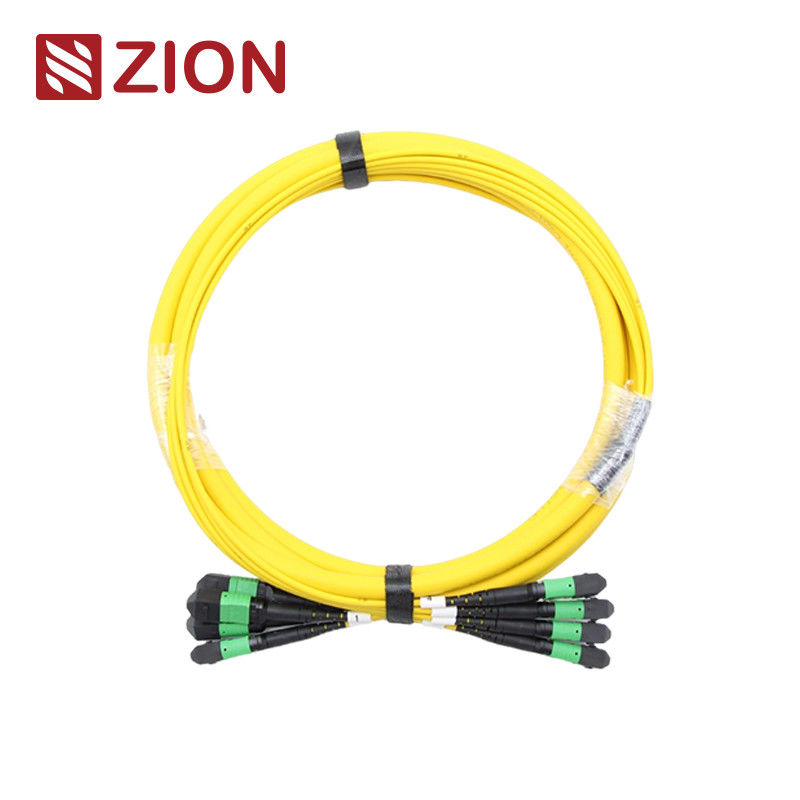

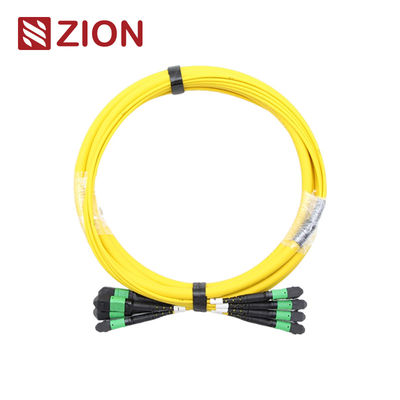

کابل ترانک فیبر نوری تک حالته 48F (4x12) MTP
این کابل ترانک فیبر نوری تک حالته 48F MTP (4*12) با چگالی بالا، اتصال قابل اعتمادی را برای کاربردهای مراکز داده و مخابراتی پر تقاضا فراهم می کند.
شناسایی محصول
کد Zion: ZCM22C2HIAX
توضیحات Zion: کابل ترانک فیبر نوری SM MTP 48F (4*12)
مروری بر کانکتور MTP
کانکتور MTP (Multi-Fiber Push On) یک نوع کانکتور چند فیبری با چگالی بالا است که برای محیط های مرکز داده، کاربردهای فیبر به ساختمان و اتصالات داخلی در تجهیزات فرستنده و گیرنده نوری طراحی شده است که از فناوری های 40G، 100G و QSFP+ پشتیبانی می کند.
کانکتورهای MTP بر اساس استانداردهای EIA/TIA-604-5 بر اساس تعداد فیبر، جنسیت (نر/ماده) و نوع پولیش (PC یا APC) طبقه بندی می شوند.
مشخصات کابل ترانک
کابل های ترانک MPO/MTP 24F-144F با کانکتورهای MPO/MTP در هر دو انتها خاتمه می یابند و پیوندهای دائمی بین ماژول های MPO/MTP ایجاد می کنند. این کابل ها که در پیکربندی های 12، 24، 48، 60، 72، 96 و 144 فیبر موجود هستند، از سرعت های تا 10/40/100 گیگابیت بر ثانیه راه حل های مرکز داده پشتیبانی می کنند.
این کابل های ترانک، کاست ها، پنل ها یا فن اوت های MPO/MTP مقاوم را به هم متصل می کنند و استقرار سریع کابل کشی ستون فقرات با چگالی بالا را در مراکز داده و سایر محیط های با تعداد فیبر بالا امکان پذیر می کنند.
انطباق با استانداردهای صنعتی
مرجع تک حالته MTP: EIA/TIA-604-5
جزئیات محفظه تک حالته MTP: SM APC: کانکتورهای سبز + بوت مشکی (MTP با افت استاندارد); کانکتورهای زرد + بوت مشکی (MTP با افت بسیار کم)
مرجع چند حالته MTP: EIA/TIA-604-5
جزئیات محفظه چند حالته MTP: OM1&OM2 PC: کانکتورهای بژ + بوت مشکی; OM3&OM4 PC: کانکتورهای آبی + بوت مشکی; OM3&OM4 PC: کانکتورهای بنفش اَبرَنگی + بوت مشکی
- مطابقت با استاندارد IEC IEC-61754-7; IEC61755، Telcordia GR-1435-CORE، JIS C5982; مطابق با TIA-604-5(FOCIS5)
- کابل کشی ساخت یافته مطابق با TIA-568-C
- مطابق با 10G Fiber Channel
- مطابق با 40G و 100G IEEE 802.3
مشخصات عملکرد نوری
افت درج (MTP) - تک حالته (APC 8 درجه پولیش):
افت استاندارد: ≤0.75dB(حداکثر)، ≤0.50dB(معمولی)
افت بسیار کم: ≤0.35dB(حداکثر)، ≤0.20dB(معمولی)
افت درج (MTP) - چند حالته (پولیش تخت PC):
افت استاندارد: ≤0.6dB(حداکثر)، ≤0.50(معمولی)
افت بسیار کم: ≤0.35dB(حداکثر)، ≤0.20dB(معمولی)
افت درج (LC/SC/FC/ST):
تک حالته (APC): ≤0.3dB
چند حالته (PC): ≤0.3dB
افت بازگشتی (MTP) - تک حالته (APC): ≥60dB
افت بازگشتی (MTP) - چند حالته (PC): ≥25dB
دوام: تغییر معمولی <0.3dB (200 جفت گیری)
قابلیت تعویض: ≤0.2dB
آزمون درج-کشش: 500 بار، IL <0.5dB
مقاومت کششی: >70N
دمای عملیاتی - تک حالته: -40°C تا +85°C
ویژگی های کلیدی
- افت درج کم، عملکرد افت بازگشتی بالا
- کانکتور چند فیبری مبتنی بر MT با ترمینال های 4، 8، 12 و 24 فیبر
- راه حل اقتصادی برای ترمینال انبوه فیبر
- طراحی شده برای افت کم و کاربردهای SM و MM با افت استاندارد
- گزینه های کابل گرد مقاوم، کابل بیضی و روبان برهنه
- محفظه های کدگذاری شده با رنگ برای شناسایی آسان نوع فیبر و نوع پولیش
- تکرارپذیری و قابلیت تعویض عالی
کاربردها
کانکتورهای MTP OMC از Senko/Nissin/Sumitomo برای موارد زیر ایده آل هستند:
- محیط های مرکز داده با چگالی بالا
- نصب فیبر به ساختمان
- اتصالات داخلی در تجهیزات فیبر نوری
مستندات محصول
زبانه Push Pull برای Senko MTP
مواد ساخت کابل
پیکربندی کانکتور و کانال فیبر
توجه: کانکتورهای ماده باید برای عملکرد صحیح به انواع کانکتورهای نر متصل شوند.
نقشه فنی کابل ترانک MTP-MTP 12F
مشخصات تحمل طول
| طول کلی (L) (متر) |
تحمل طول (سانتی متر) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
روش های اتصال قطبیت MTP/MPO
از آنجایی که کانکتور واحد کابل ترانک MPO/MTP 24F-144F، 12F MPO/MTP است، قطبیت یکسانی را با کابل های ترانک MPO/MTP 12F تک حفظ می کند.
مشخصات مواد
مدل های محبوب کابل ترانک MPO/MTP
- 7236055 ZCM12C2HIAX: کابل ترانک فیبر نوری SM MPO 48F (4*12)
- 7236056 ZCM12C7HAAX: کابل ترانک فیبر نوری OM3 MPO 48F (4*12)
- 7236057 ZCM12C8HMAX: کابل ترانک فیبر نوری OM4 MPO 48F (4*12)
- 7236058 ZCM22C2HIAX: کابل ترانک فیبر نوری SM MTP 48F (4*12)
- 7236059 ZCM22C7HAAX: کابل ترانک فیبر نوری OM3 MTP 48F (4*12)
- 7236060 ZCM22C8HMAX: کابل ترانک فیبر نوری OM4 MTP 48F (4*12)
اطلاعات بسته بندی
همه کابل های فیبر نوری طبق استاندارد توسط OMC برچسب گذاری و علامت گذاری می شوند. اندازه های کارتن موجود شامل 34*22*15 سانتی متر، 44*34*24 سانتی متر و 54*39*34 سانتی متر است که بر اساس مقدار سفارش انتخاب می شوند. گزینه های بسته بندی سفارشی در دسترس هستند.
خدمات OEM/ODM
گزینه های سفارشی سازی شامل موارد زیر است:
- رنگ کابل، چاپ و مواد ژاکت
- برچسب های OEM، حلقه های شناسایی، برچسب های کابل، جعبه ها و علائم حمل و نقل
- سطوح کیفیت مختلف برای پاسخگویی به نیازهای خاص
