کد و توصیف زایون
کد صیون: ZCM22C2HIAX

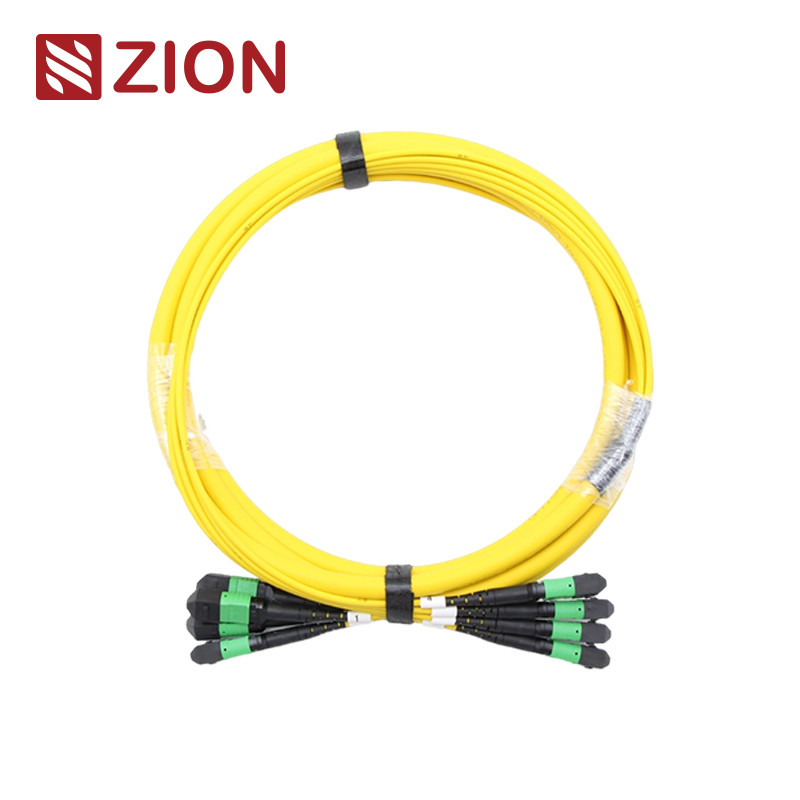

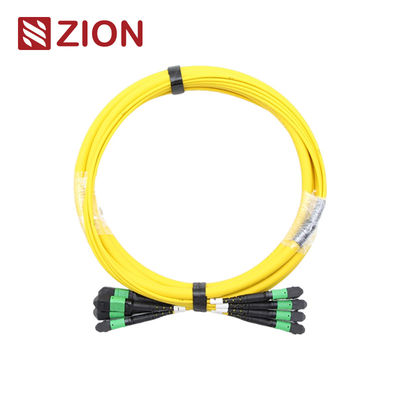

صیون توصیف: (4*12) 48F MTP SM کابل فیبر نوری
کانکتور MTP یک نوع کانکتور فیبر است. MTP (Multi-Fiber Push On) یک نوع کانکتور فیبر چند هسته است.سیستم پیش اتصال فیبر با تراکم بالا MTP در حال حاضر عمدتا در محیط های با تراکم بالا از مراکز داده استفاده می شود، کاربرد فیبر نوری در ساختمان و برنامه های اتصال داخلی در داخل تجهیزات گیرنده نوری مانند دستگاه نوری، 40G، 100G، QSFP +.
انواع کانکتورهای MTP بر اساس مقررات EIA/TIA-604-5 متمایز می شوند: شماره های هسته (شماره آرایه) ، سر مرد (مرد، زن) ، قطب (PC یا APC).
24F-144F MPO/MTP TRUNK CABLE با کانکتور MPO/MTP در هر دو سر به پایان می رسد. MPO/MTP Patch cable/trunk cables ماژول های MPO/MTP را به عنوان یک پیوند دائمی به هم متصل می کنند.کابل های پیچ / کابل های تنه با 12، 24، 48،60،7296،144fibers. پشتیبانی از سرعت تا 10/40/100Gbps راه حل های مرکز داده. آنها به طور معمول برای اتصال بین کیست ها، پانل ها یا فن های MPO / MTP مقاوم پذیرفته می شوند.و تسهیل گسترش سریع کابل های ستون فقرات با چگالی بالا در مراکز داده و سایر محیط های فیبر بالاعلاوه بر این، MPO / MTP همچنین انعطاف پذیری و راحتی زیادی را فراهم می کند هنگامی که شما باید سبک کانکتور را در پانل های پچ تغییر دهید.فقط نصب یک کاست جدید با سبک کانکتور جدید در طرف اتصال متقاطع پانل پچ.
کانکتورها ۰ استاندارد صنعتی
MTP حالت تکمرجع:EIA/TIA-604-5
MTP حالت تکجزئیات مسکن:SM APC: کانکتورهای سبز + کفش سیاه (MTP از دست دادن استاندارد)
SM APC: کانکتورهای زرد + کفش سیاه (MTP با زیان بسیار کم)
MTP Multimodeمرجع:EIA/TIA-604-5
MTP Multimodeجزئیات مسکن:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (Standard Loss MTP)
OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet کانکتورهای + بوت سیاه (استانداردی از دست دادن MTP)
- مطابق با استاندارد IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) مطابق با کابل های ساختاری در هر TIA-568-C
- مطابقت با کانال فیبر 10G
- 40G و 100G IEEE 802.3
مشخصات نوری
از دست دادن ورودی (MTP) ((IEC 61300-3-34)حالت تک (APC)8 درجه پولیش شده):ضایعات استاندارد:≤0.75dB ((حداکثر) ، ≤0.50dB ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)
ضایعات ورودی ((MTP)) ((IEC 61300-3-34)چند حالت (PC)پولیش صاف):ضایعات استاندارد:≤0.6dB ((حداکثر) ، ≤0.50 ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)
از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)حالت تک (APC 8 درجه پولیش):≤0.3dB
از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)چند حالت (PC flat polish):≤0.3dB
خسارت بازده (MTP)حالت تک (APC)8 درجه پولیش شده):≥60dB(8درجه پوليش)
خسارت بازده (MTP)چند حالت (PC)پولیش صاف):≥25dB
ضایعات بازده ((LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB
ضایعات بازده ((LC/SC/FC/ST):≥35dB
دوام:<0.3dB تغییر معمولی (200 جفت گیری)
قابل تعویض: ≤0.2dB
آزمون ورودی-کشیدگی: 500 برابر، IL<0.5دبي
مقاومت کششی:>70N
دمای کارحالت تک (APC):-40°C تا +85°C
ویژگی ها
- از دست دادن ورودی کم، از دست دادن بازگشت بالا
- اتصال چند فايبر مبتنی بر MT، 4،8قطعات پایانی و مجموعه ای از کانکتورهای فیبر 12 و 24
- راه حل اقتصادی برای اتمام انبوه فیبر
- طراحی شده برای کاربردهای SM و MM با ازای کم و ازای استاندارد
- گزینه های کابلی گرد، کابلی بیضی و نوار برهنه در دسترس است
- محفظه های کد شده رنگی برای تمایز نوع فیبر، نوع پولیش و/یا نوع کانکتور
- خوب در تکرار و قابل تعویض
درخواست
تمام کانکتورهای MTP OMC از Senko / Nissin / Sumitomo هستند. MTP Fiber Patch Cord یک نوع مجموعه کابل با چگالی بالا است که به طور کلی در سه زمینه مورد استفاده قرار می گیرد.
- برنامه مرکز داده با محیط با چگالی بالا
- فايبر نوري به ساختمان
- کاربرد کانکتور داخلی در تجهیزات فیبر
قوانین نامگذاری و اطلاعات تایید سفارش:
برای Senko MTP، Tab Pull را فشار دهید.
24F-144F MPO/MTP TRUNK CABLE
محصولات مواد کابل
کانکتور کانال فیبر
توجه: کانکتور زنانه باید با نوع کانکتور مردانه متصل شود.
نقشه کابل MTP-MTP 12F.
| طول کلی ((L)) ((m)) |
طول تحمل ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| ️+0.5٪ x L/-0 |
|
سه روش اتصال به حفظ قطب پذیری مناسب MTP / MPO کمک می کند
چون کابل اصلی 24F-144F MPO/MTP 12F MPO/MTP است، بنابراین قطبیت مشابهی با 12F واحد دارد.
کابل اصلی MPO/MTP
جزئیات مواد
کابل مترو و مترو صهیون
- 7236055 ZCM12C2HIAX: (4*12) 48F MPO SM کابل های فیبر نوری
- 7236056 ZCM12C7HAAX: (4*12) 48F MPO OM3 فایبر نوری تورنک کابل
- 7236057 ZCM12C8HMAX: (4*12) 48F MPO OM4 کابل فیبر نوری
- 7236058 ZCM22C2HIAX: (4*12) 48F MTP SM کابل های فیبر نوری
- 7236059 ZCM22C7HAAX: (4*12) 48F MTP OM3 کابل فیبر نوری
- 7236060 ZCM22C8HMAX: (4*12) 48F MTP OM4 کابل فیبر نوری
بسته بندی
اين بسته کابل هاي فايبر آپتيکي که به راحتی قابل استفاده و خوب محافظت شده توسط OMC به صورت پيش فرض برچسب زده شده و علامت گذاری شده است.
اندازه کارتونی استاندارد: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر ؛ 54*39*34 سانتی متر.
بسته بندی می تواند سفارشی شود.
خدمات OEM / ODM برای شما
- رنگ کابل، کلمه چاپی، مواد پوشش کابل، رنگ کانکتور
- برچسب OEM، حلقه شناسایی، برچسب کابل,جعبه، علامت های حمل و نقل
- سطح کیفیت متفاوت
