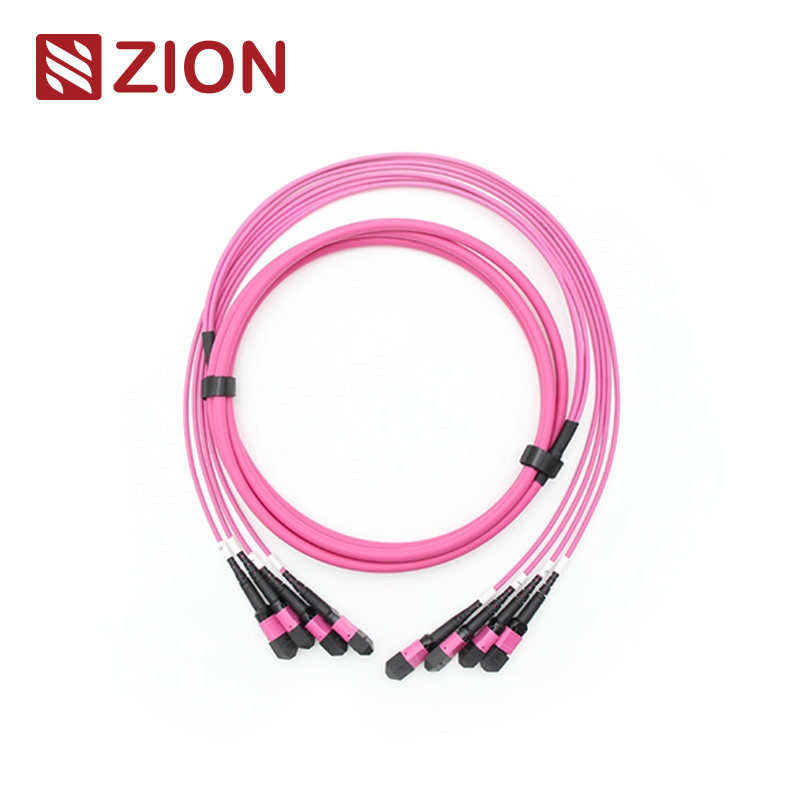

کابل تنه فیبر نوری 4x12 48F MPO OM4 تک حالته چند حالته

کد و توصیف زایون

کد صیون: ZCM12C8HIAX
صیون توصیف:(4*12)48F MPO OM4 کابل فیبر نوری

کانکتور MPO یک نوع کانکتور فیبر است. MPO (Multi-Fiber Push On) یک نوع کانکتور فیبر چند هسته ای است.سیستم پیش اتصال فیبر با چگالی بالا MPO در حال حاضر عمدتاً در محیط های چگالی بالای مراکز داده استفاده می شود، کاربرد فیبر نوری در ساختمان و برنامه های اتصال داخلی در داخل تجهیزات گیرنده نوری مانند دستگاه نوری، 40G، 100G، QSFP +.

انواع کانکتور های MPO بر اساس مقررات IEC 61754-7 متمایز می شوند: شماره هسته (شماره آرایه) ، سر مرد (مرد، زن) ، قطب (PC یا APC).

24F-144F MPO/MTP TRUNK CABLE با کانکتور MPO/MTP در هر دو سر به پایان می رسد. MPO/MTP Patch cable/trunk cables ماژول های MPO/MTP را به عنوان یک پیوند دائمی به هم متصل می کنند.کابل های پیچ / کابل های تنه با 12، 24، 48،60،7296،144fibers. پشتیبانی از سرعت تا 10/40/100Gbps راه حل های مرکز داده. آنها به طور معمول برای اتصال بین کیست ها، پانل ها یا فن های MPO / MTP مقاوم پذیرفته می شوند.و تسهیل گسترش سریع کابل های ستون فقرات با چگالی بالا در مراکز داده و سایر محیط های فیبر بالاعلاوه بر این، MPO / MTP همچنین انعطاف پذیری و راحتی زیادی را فراهم می کند هنگامی که شما باید سبک کانکتور را در پانل های پچ تغییر دهید.فقط نصب یک کاست جدید با سبک کانکتور جدید در طرف اتصال متقاطع پانل پچ.

کانکتورها ۰ استاندارد صنعتی

MPO حالت تکمرجع:IEC 61754-7

MPO حالت تکجزئیات مسکن:SM APC: کانکتورهای سبز + کفش سیاه (Standard Loss MPO)
SM APC: کانکتورهای زرد + کفش سیاه (MPO با زیان بسیار کم)

MPO Multimodeمرجع:IEC 61754-7

MPO Multimodeجزئیات مسکن:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (MPO با ضرر استاندارد)
OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet کانکتورها + کفش سیاه (MPO با ضرر استاندارد)

• مطابق با استاندارد IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) مطابق با کابل های ساختاری در هر TIA-568-C
• مطابقت با کانال فیبر 10G
• 40G و 100G IEEE 802.3

مشخصات نوری

از دست دادن ورودی (MPO) ((IEC 61300-3-34)حالت تک (APC)8 درجه پولیش شده):ضایعات استاندارد:≤0.75dB ((حداکثر) ، ≤0.50dB ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)

ضایعات ورودی (MPO) (IEC 61300-3-34)چند حالت (PC)پولیش صاف):ضایعات استاندارد:≤0.6dB ((حداکثر) ، ≤0.50 ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)

از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)حالت تک (APC 8 درجه پولیش):≤0.3dB

از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)چند حالت (PC flat polish):≤0.3dB

ضایعات بازده (MPO)حالت تک (APC)8 درجه پولیش شده):≥60dB(8درجه پوليش)

ضایعات بازده (MPO)چند حالت (PC)پولیش صاف):≥25dB

ضایعات بازده ((LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB

ضایعات بازده ((LC/SC/FC/ST):≥35dB

دوام:<0.3dB تغییر معمولی (200 جفت گیری)

قابل تعویض: ≤0.2dB

آزمون ورودی-کشیدگی: 500 برابر، IL<0.5دبي

مقاومت کششی:>70N

دمای کارحالت تک (APC):-40°C تا +85°C

ویژگی ها

• از دست دادن ورودی کم، از دست دادن بازگشت بالا
• اتصال چند فايبر مبتنی بر MT، 4،8قطعات پایانی و مجموعه ای از کانکتورهای فیبر 12 و 24
• راه حل اقتصادی برای اتمام انبوه فیبر
• طراحی شده برای کاربردهای SM و MM با ازای کم و ازای استاندارد
• گزینه های کابلی گرد، کابلی بیضی و نوار برهنه در دسترس است
• محفظه های کد شده رنگی برای تمایز نوع فیبر، نوع پولیش و/یا نوع کانکتور
• خوب در تکرار و قابل تعویض

درخواست

12F MPO- LC / SC / FC / ST کابل های کمربند مستقیم طراحی شده برای 40G LR4 PSM ، 40GBASE-SR4 ، 40G QSFP + PLR4 و مرکز داده های با تراکم بالا. برای برنامه های کاربردی مرکز داده های با تراکم بالا 10/40/100G بهینه شده است.
تمام کانکتورهای MPO OMC از Senko / Nissin / Sumitomo هستند. کانکتور های MPO فیبر پیچ یک نوع مجموعه کابل با چگالی بالا است که به طور کلی در سه زمینه مورد استفاده قرار می گیرد.

• برنامه مرکز داده با محیط با چگالی بالا
• فايبر نوري به ساختمان
• کاربرد کانکتور داخلی در تجهیزات فیبر

قوانین نامگذاری و اطلاعات تایید سفارش:

برای Senko MPO، بر روی Pull Tab فشار دهید

24F-144F MPO/MTP TRUNK CABLE

محصولات مواد کابل

توجه: کانکتور زنانه باید با نوع کانکتور مردانه متصل شود.

MPO-MPO 12F نقشه کابلی

سه روش اتصال به حفظ قطب پذیری مناسب MTP / MPO کمک می کند

چون کابل اصلی 24F-144F MPO/MTP 12F MPO/MTP است، بنابراین قطبیت مشابهی با 12F واحد دارد.
کابل اصلی MPO/MTP

جزئیات مواد

کابل مترو و مترو صهیون

• 7236055 ZCM12C2HIA: (4*12)48F MPO SM کابل فیبر نوری
• 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 کابل فیبر نوری
• 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 کابل فیبر نوری
• 7236058 ZCM22C2HIA: (4*12)48F MTP SM کابل فیبر نوری
• 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 کابل فیبر نوری
• 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 کابل فیبر نوری

بسته بندی

اين بسته کابل هاي فايبر آپتيکي که به راحتی قابل استفاده و خوب محافظت شده توسط OMC به صورت پيش فرض برچسب زده شده و علامت گذاری شده است.

اندازه کارتونی استاندارد: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر ؛ 54*39*34 سانتی متر.

بسته بندی می تواند سفارشی شود.

خدمات OEM / ODM برای شما

• رنگ کابل، کلمه چاپی، مواد پوشش کابل، رنگ کانکتور
• برچسب OEM، حلقه شناسایی، برچسب کابل,جعبه، علامت های حمل و نقل
• سطح کیفیت متفاوت
