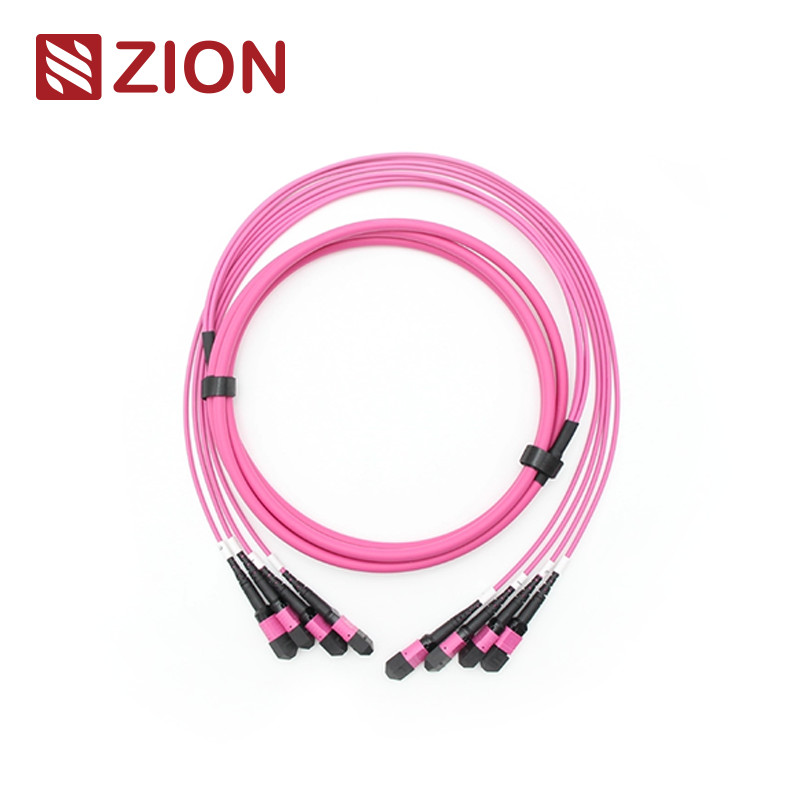

48F MPO OM4 کابل اصلی فیبر نوری
(4×12) 48F MPO OM4 کابل فايبر نوري
کد زايون:ZCM12C8HIAX
صیون توضیحات:(4×12) 48F MPO OM4 کابل فايبر نوري
کانکتور MPO یک کانکتور چند فیبر است که برای محیط های با چگالی بالا طراحی شده است. این سیستم عمدتا در مراکز داده، کاربردهای فیبر به ساختمان،و اتصالات داخلی در تجهیزات گیرنده نوری که از 40G پشتیبانی می کنند، 100G و QSFP + فناوری ها.
انواع کانکتورهای MPO بر اساس استانداردهای IEC 61754-7 بر اساس تعداد هسته ها، جنسیت (مرد/زن) و نوع پولیش (PC یا APC) طبقه بندی می شوند.
خلاصه ی محصول
کابل های اصلی MPO / MTP 24F-144F با کانکتورهای MPO / MTP در هر دو سر به پایان می رسند و پیوندهای دائمی بین ماژول های MPO / MTP ایجاد می کنند. در پیکربندی های فیبر 12 ، 24 ، 48 ، 60 ، 72 ، 96 و 144 موجود است.این کابل ها از سرعت 10/40/100Gbps برای راه حل های مرکز داده پشتیبانی می کنند..
استانداردهای صنعتی کانکتور
مرجع MPO در حالت تک:IEC 61754-7
جزئیات مسکن MPO واحد:SM APC: کانکتورهای سبز + بوک سیاه (Standard Loss MPO) ؛ کانکتورهای زرد + بوک سیاه (Super low loss MPO)
مرجع MPO Multimode:IEC 61754-7
جزئیات محفظه MPO Multimode:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه؛ OM3&OM4 PC: کانکتورهای آکو + کفش سیاه؛ OM3&OM4 PC: کانکتورهای هیذر وایولت + کفش سیاه
- با استاندارد IEC IEC-61754-7، IEC61755، Telcordia GR-1435-CORE، JIS C5982، TIA-604-5 ((FOCIS5) مطابقت دارد.
- کابل های ساختاری بر اساس TIA-568-C
- مطابقت با کانال فیبر 10G
- 40G و 100G IEEE 802.3 سازگار
مشخصات نوری
از دست دادن ورودی (MPO) حالت تک (APC 8 درجه روشن):از دست دادن استاندارد: ≤0.75dB ((حداکثر) ، ≤0.50dB ((معمول) ؛ از دست دادن بسیار کم: ≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)
ضایعات ورودی (MPO) مولتی مد (PC flat polish):از دست دادن استاندارد: ≤0.6dB ((حداکثر) ، ≤0.50 ((معمول) ؛ از دست دادن بسیار کم: ≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)
از دست دادن بازپرداخت (MPO) حالت تک (APC 8 درجه روشن):≥60dB
از دست دادن بازپرداخت (MPO) مولتی مد (PC flat polish):≥25dB
دوام:<0.3dB تغییر معمولی (200 جفت گیری)
قابل تعویض:≤0.2dB
آزمون ورودی-کشیدگی:500 بار، IL <0.5dB
مقاومت کششی:>70N
درجه حرارت کار در حالت تک (APC):-40°C تا +85°C
ویژگی های کلیدی
- از دست دادن ورودی کم، از دست دادن بازگشت بالا
- کانکتور چند فیبر مبتنی بر MT با 4, 8, 12 و 24 پایانی فیبر
- راه حل اقتصادی برای پایان دادن به ماس فیبر
- طراحی شده برای کاربردهای تک حالت و چند حالت با ازای کم و ازای استاندارد
- کابل گرد و غلتک، کابل بیضی و گزینه های نوار برهنه
- محفظه های کد شده با رنگ برای شناسایی آسان نوع فیبر
- قابل تکرار و قابل تعویض عالی
درخواست ها
کابل های 12F MPO-LC / SC / FC / ST برای 40G LR4 PSM ، 40GBASE-SR4 ، 40G QSFP + PLR4 و مراکز داده با تراکم بالا طراحی شده اند. برای برنامه های کاربردی مرکز داده با تراکم بالا 10/40/100G بهینه شده است.
- برنامه های کاربردی مرکز داده با محیط های با تراکم بالا
- دستگاه های فیبر به ساختمان
- کاربردهای کانکتورهای داخلی در تجهیزات فیبر
قوانین نامگذاری و تایید نظم
برای Senko MPO، بر روی Pull Tab فشار دهید
مواد محصول - کابل
کانکتور و کانال فیبر
يادداشت:کانکتورهای زنانه باید با انواع کانکتورهای مردانه متصل شوند.
نقشه کابل اصلی MPO-MPO 12F
تحمل کل طول:0
11040سه روش اتصال برای قطب پذیری MTP/MPO
کانکتور واحد کابل اصلی MPO/MTP 24F-144F 12F MPO/MTP است که قطبیت مشابهی با کابل های اصلی MPO/MTP 12F را حفظ می کند.
جزئیات مواد
کابل های گرم MPO/MTP Zion
- 7236055 ZCM12C2HIA: (4×12) 48F MPO SM کابل اصلی فیبر نوری
- 7236056 ZCM12C7HAA: (4×12) 48F MPO OM3 کابل اصلی فیبر نوری
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 کابل اصلی فیبر نوری
- 7236058 ZCM22C2HIA: (4×12) 48F MTP SM کابل اصلی فیبر نوری
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 کابل اصلی فیبر نوری
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 کابل اصلی فیبر نوری
بسته بندی
این بسته کابل فیبر نوری که به راحتی قابل استفاده و محافظت می شود به عنوان پیش فرض توسط OMC برچسب گذاری شده و مشخص شده است. اندازه های استاندارد کارتن: 34 × 22 × 15 سانتی متر؛ 44 × 34 × 24 سانتی متر؛ 54 × 39 × 34 سانتی متر.انتخاب کارتن بستگی به مقدار داردبسته بندی سفارشی در دسترس است.
خدمات OEM/ODM
- رنگ کابل، چاپ، مواد ژاکت و رنگ های اتصال
- برچسب گذاری OEM، حلقه های شناسایی، برچسب های کابل، جعبه ها و علامت های حمل و نقل
- سطوح مختلف کیفیت در دسترس
