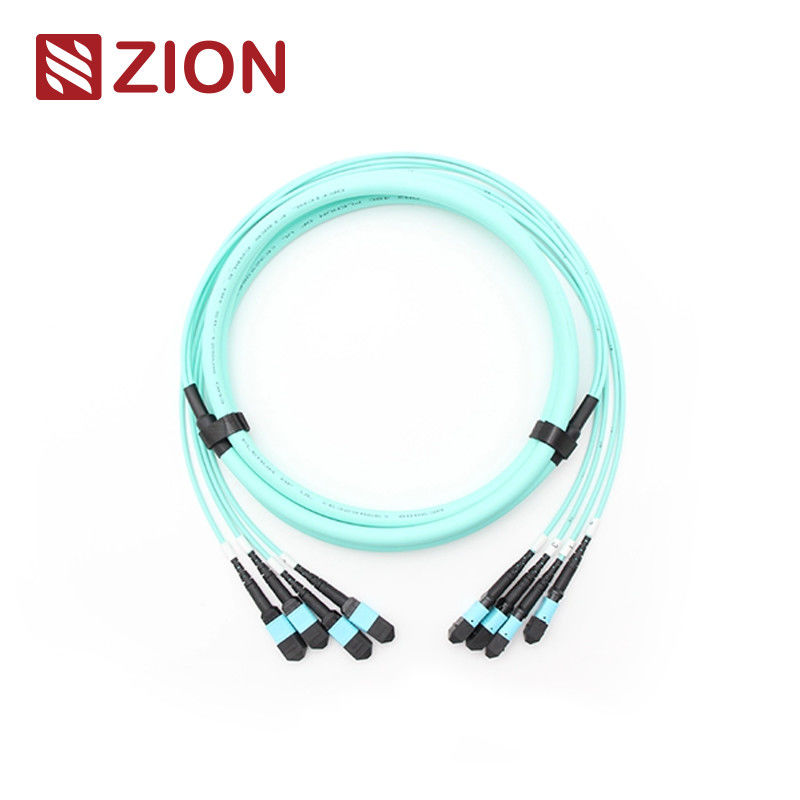

48F (4x12) MPO OM3 فایبر نوری کابل اصلی
(4*12) 48F MPO OM3 فایبر نوری
کد و توصیف زایون
کد زايون:ZCM12C7HIAX
صیون توضیحات:(4*12) 48F MPO OM3 فایبر نوری
کانکتور MPO یک نوع کانکتور چند فیبر است که برای محیط های با چگالی بالا طراحی شده است. کانکتورهای MPO (Multi-Fiber Push On) عمدتاً در مراکز داده ، کاربردهای فیبر به ساختمان ،و اتصالات داخلی در تجهیزات گیرنده نوری که از 40G پشتیبانی می کنند، 100G و QSFP + فناوری ها.
انواع کانکتور های MPO بر اساس مقررات IEC 61754-7 با تعداد هسته، جنسیت (مرد / زن) و قطب (PC یا APC) متمایز می شوند.
کابل های اصلی MPO/MTP 24F-144F با کانکتورهای MPO/MTP در هر دو طرف به پایان می رسند. این کابل ها ماژول های MPO/MTP را به عنوان پیوندهای دائمی به هم متصل می کنند و با 12، 24، 48، 60، 72، 96،و 144 فیبر، پشتیبانی از سرعت تا 10/40/100Gbps راه حل های مرکز داده.
کانکتورهای استاندارد صنعتی
MPO حالت تک
مرجع:IEC 61754-7
جزئیات مسکن:SM APC: کانکتورهای سبز + کفش سیاه (Standard Loss MPO)
SM APC: کانکتورهای زرد + کفش سیاه (MPO با زیان بسیار کم)
MPO Multimode
مرجع:IEC 61754-7
جزئیات مسکن:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (MPO با از دست دادن استاندارد)
OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard & Super low loss MPO)
OM3&OM4 PC: Heather Violet کانکتورها + کفش سیاه (MPO با ضرر استاندارد)
- مطابق با استاندارد IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) مطابق با کابل های ساختاری در هر TIA-568-C
- مطابقت با کانال فیبر 10G
- 40G و 100G IEEE 802.3
مشخصات نوری
| پارامتر |
مشخصات |
| از دست دادن ورودی (MPO) حالت تک (APC 8 درجه پولیش) |
از دست دادن استاندارد: ≤0.75dB ((حداکثر) ، ≤0.50dB ((معمول)
از دست دادن بسیار کم: ≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول) |
| ضایعات ورودی (MPO) مولتی مد (PC flat polish) |
از دست دادن استاندارد: ≤0.6dB ((حداکثر) ، ≤0.50 ((معمول)
از دست دادن بسیار کم: ≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول) |
| از دست دادن ورودی (LC/SC/FC/ST) حالت تک (APC 8 درجه پولیش شده) |
≤0.3dB |
| از دست دادن ورودی (LC/SC/FC/ST) مولتی مد (PC Flat Polish) |
≤0.3dB |
| از دست دادن بازپرداخت (MPO) حالت تک (APC 8 درجه صاف) |
≥60dB ((8 درجه پولیش) |
| از دست دادن بازپرداخت (MPO) مولتی مد (PC flat polish) |
≥25dB |
| در صورت عدم وجود اعتبارات مالی، این حساب ها باید به صورت حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب های حساب. |
APC≥60dB؛ UPC≥50dB |
| دوام |
<0.3dB تغییر معمولی (200 جفت گیری) |
| قابل تعویض |
≤0.2dB |
| تست ورودی و کشیدن |
500 بار، IL<0.5dB |
| مقاومت کششی |
>70N |
| دمای کار در حالت تک (APC) |
-40°C تا +85°C |
ویژگی ها
- از دست دادن ورودی کم، از دست دادن بازگشت بالا
- اتصال چند فايبر مبتنی بر MT، 4،8قطعات پایانی و مجموعه ای از کانکتورهای فیبر 12 و 24
- راه حل اقتصادی برای پایان دادن به ماس فیبر
- طراحی شده برای کاربردهای SM و MM با ازای کم و ازای استاندارد
- گزینه های کابلی گرد، کابلی بیضی و نوار برهنه در دسترس است
- محفظه های کد شده رنگی برای تمایز نوع فیبر، نوع پولیش و/یا درجه اتصال
- خوب در تکرار و قابل تعویض
درخواست
12F MPO-LC / SC / FC / ST کابل های کمربند مستقیم برای 40G LR4 PSM ، 40GBASE-SR4 ، 40G QSFP + PLR4 و مراکز داده با تراکم بالا طراحی شده اند. برای برنامه های کاربردی مرکز داده با تراکم بالا 10/40/100G بهینه شده است.
تمام کانکتورهای MPO OMC از Senko / Nissin / Sumitomo هستند.
- برنامه مرکز داده با محیط با چگالی بالا
- فايبر نوري به ساختمان
- کاربرد کانکتور داخلی در تجهیزات فیبر
قوانین نامگذاری و اطلاعات تایید ترتیب
برای Senko MPO، بر روی Pull Tab فشار دهید
24F-144F کابل اصلی MPO/MTP
مواد محصولات - کابل
کانکتور و کانال فیبر
يادداشت:کانکتور زنانه نیاز به اتصال با نوع کانکتور مردانه دارد.
نقشه کابل اصلی MPO-MPO 12F
| طول کلی (L) (m) |
طول تحمل (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| ۴۰ لیتر |
+0.5٪ x L/-0 |
سه روش اتصال به حفظ قطب پذیری مناسب MTP / MPO کمک می کند
از آنجایی که کانکتور واحد کابل اصلی 24F-144F MPO/MTP 12F MPO/MTP است، قطب آن مشابه کابل اصلی 12F MPO/MTP است.
جزئیات مطالب
کابل گرم MPO/MTP صهیون ارتباطات
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM کابل اصلی فیبر نوری
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 کابل اصلی فیبر نوری
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 کابل اصلی فیبر نوری
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM کابل اصلی فیبر نوری
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 کابل اصلی فیبر نوری
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 کابل اصلی فیبر نوری
بسته بندی
این بسته کابل فیبر نوری که به راحتی قابل استفاده و محافظت می شود، به عنوان پیش فرض توسط OMC برچسب گذاری شده و علامت گذاری شده است. اندازه های استاندارد کارتن: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر؛ 54*39*34 سانتی متر.انتخاب کارتن بستگی به مقدار کالا داردبسته بندی سفارشی در دسترس است.
خدمات OEM/ODM
گزینه های سفارشی سازی شامل:
- رنگ کابل، کلمه چاپی، ماده پوشش کابل، رنگ کانکتور
- برچسب OEM، حلقه شناسایی، برچسب کابل، جعبه، علامت های حمل و نقل
- سطوح مختلف کیفیت
| تصویر |
توضیحات محصول |
دسته بندی |
|
(4*12) 48F MPO SM کابل اصلی فیبر نوری |
شبکه های نوری، MPO-MTP TRUNK CABLE، MTP/MPO، اجزای نوری |
|
(4*12) 48F MPO OM3 فایبر نوری |
شبکه های نوری، MPO-MTP TRUNK CABLE، MTP/MPO، اجزای نوری |
|
(4*12) 48F MPO OM4 کابل اصلی فیبر نوری |
شبکه های نوری، MPO-MTP TRUNK CABLE، MTP/MPO، اجزای نوری |
|
(4*12) 48F MTP SM کابل اصلی فیبر نوری |
شبکه های نوری، MPO-MTP TRUNK CABLE، MTP/MPO، اجزای نوری |
|
(4*12) 48F MTP OM3 کابل اصلی فیبر نوری |
شبکه های نوری، MPO-MTP TRUNK CABLE، MTP/MPO، اجزای نوری |
|
(4*12) 48F MTP OM4 کابل اصلی فیبر نوری |
شبکه های نوری، MPO-MTP TRUNK CABLE، MTP/MPO، اجزای نوری |
