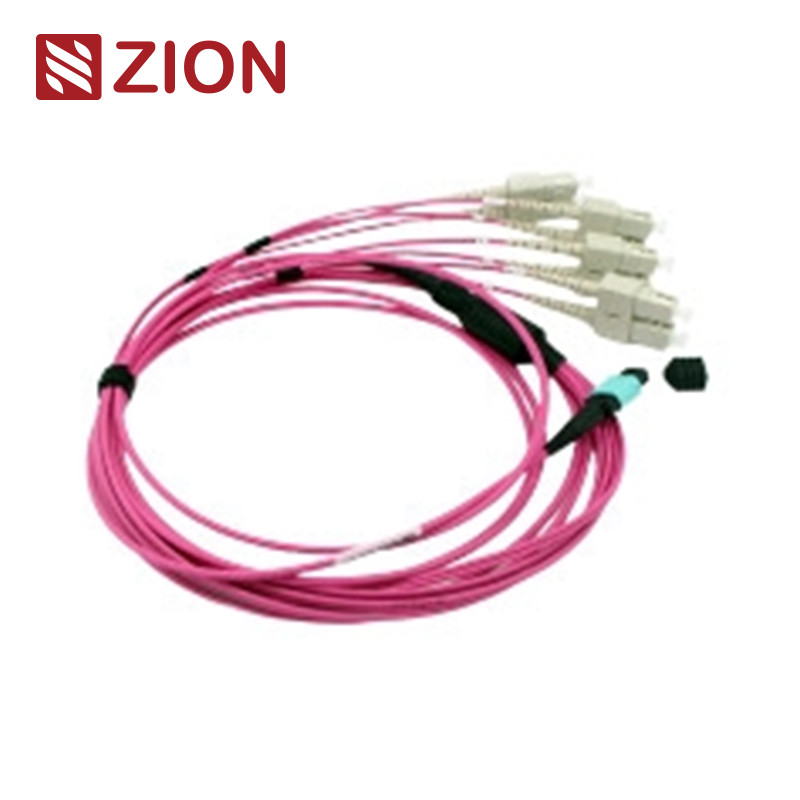

کابلهای هارسنس مستقیم 8F MTP OM4 فیبر نوری MTP-LC 2.0mm
کد صهیون: ZCM21A18HMAX
توضیحات صهیون: کابلهای هارسنس مستقیم 8F MTP OM4 فیبر نوری MTP-LC 2.0mm
کانکتور MTP یک نوع کانکتور چند فیبری است که برای محیطهای با چگالی بالا طراحی شده است. سیستمهای MTP (Multi-Fiber Push On) در درجه اول در مراکز داده، برنامههای فیبر به ساختمان و اتصالات داخلی در تجهیزات فرستنده و گیرنده نوری مانند دستگاههای 40G، 100G و QSFP+ استفاده میشوند.
انواع کانکتور MTP بر اساس مقررات EIA/TIA-604-5 بر اساس تعداد هسته، جنسیت (نر/ماده) و قطبیت (PC یا APC) متمایز میشوند.
این مجموعههای کابل هارسنس مستقیم 8 هستهای MTP به Duplex (4xLC uniboot) یا Simplex (4xLC) با کانکتورهای MTP و LC خاتمه مییابند. کابلهای فناوت 8 فیبری برای اتصال مستقیم 40G QSFP+ PLR4 به 10G SFP+ LR optics و برنامههای مرکز داده با چگالی بالا بهینه شدهاند.
استانداردهای صنعتی کانکتور
MPO Singlemode
مرجع: EIA/TIA-604-5
جزئیات محفظه: SM APC: کانکتورهای سبز + بوت مشکی (MTP با تلفات استاندارد)
SM APC: کانکتورهای زرد + بوت مشکی (MTP با تلفات فوقالعاده کم)
MPO Multimode
مرجع: EIA/TIA-604-5
جزئیات محفظه: OM1&OM2 PC: کانکتورهای بژ + بوت مشکی (MTP با تلفات استاندارد)
OM3&OM4 PC: کانکتورهای آبی + بوت مشکی (MTP با تلفات استاندارد و فوقالعاده کم)
OM3&OM4 PC: کانکتورهای بنفش یاسی + بوت مشکی (MTP با تلفات استاندارد)
- مطابق با استاندارد IEC IEC-61754-7; IEC61755، Telcordia GR-1435-CORE، JIS C5982; TIA-604-5(FOCIS5) مطابق با کابلکشی ساختاری طبق TIA-568-C
- 10G Fiber Channel Compliant
- 40G و 100G IEEE 802.3
سایر استانداردهای کانکتور
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 و JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 و JIS C5973
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 و JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 و JIS C5973
- E2000: IEC61754-15
انواع فیبر موجود
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
مشخصات نوری
افت درج (MTP)
Singlemode (APC 8-درجه پولیش شده): تلفات استاندارد: ≤0.75dB(حداکثر)، ≤0.50dB(معمولی)؛ تلفات فوقالعاده کم: ≤0.35dB(حداکثر)، ≤0.20dB(معمولی)
Multimode (پولیش تخت PC): تلفات استاندارد: ≤0.6dB(حداکثر)، ≤0.50(معمولی)؛ تلفات فوقالعاده کم: ≤0.35dB(حداکثر)، ≤0.20dB(معمولی)
افت درج (LC/SC/FC/ST)
Single mode (APC 8-درجه پولیش شده): ≤0.3dB
Multimode (پولیش تخت PC): ≤0.3dB
افت بازگشتی
MTP Singlemode (APC): ≥60dB
MTP Multimode (PC): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Multimode ≥35dB
مشخصات عملکرد
- دوام: تغییر معمولی <0.3dB (200 جفتشدن)
- قابلیت تعویض: ≤0.2dB
- آزمون درج-بیرون کشیدن: 500 بار، IL＜0.5dB
- مقاومت کششی: >70N
- دفعات اتصال: >600
- دمای عملیاتی (Singlemode APC): -40°C تا +85°C
ویژگیهای کلیدی
- افت درج کم، افت بازگشتی بالا
- کانکتور چند فیبری مبتنی بر MT با 4، 8، 12 و 24 ترمینال فیبر
- راهحل اقتصادی برای خاتمه انبوه فیبر
- طراحی شده برای تلفات کم و کاربردهای SM و MM استاندارد
- گزینههای کابل گرد مقاوم، کابل بیضی و روبان برهنه
- محفظههای کدگذاری شده با رنگ برای شناسایی آسان نوع فیبر
- تکرارپذیری و قابلیت تعویض عالی
مزایای کابل MPO/MTP
- کیفیت بالا - از قبل خاتمه یافته، آزمایش شده و بستهبندی شده با گزارشهای آزمایش
- صرفهجویی در فضا - قطرهای کوچکتر حجم کابل را کاهش داده و جریان هوا را بهبود میبخشند
- صرفهجویی در زمان - طراحی Plug and play زمان نصب را کاهش میدهد
کاربردها
کابلهای هارسنس مستقیم SM 8F MTP-LC/SC/FC/ST برای اتصال مستقیم 40G QSFP+ PLR4 به 10G SFP+ LR optics و برنامههای مرکز داده با چگالی بالا بهینه شدهاند.
این کابل هارسنس 8 فیبری امکان اتصال مستقیم بین پورتهای QSFP+ به (4) SFP+ را بدون پنلهای پچ یا تنه میانی فراهم میکند.
تمام کانکتورهای MTP از Senko/Nissin/Sumitomo تهیه میشوند و در سه حوزه اصلی استفاده میشوند:
- محیطهای مرکز داده با چگالی بالا
- برنامههای فیبر به ساختمان
- اتصالات داخلی در تجهیزات فیبر
قوانین نامگذاری و تأیید سفارش
کابلهای هارسنس مستقیم MTP-LC محبوب
| کد محصول |
توضیحات |
| 7236037 ZCM11A12HIA |
کابلهای هارسنس مستقیم 8F MPO SM فیبر نوری MPO-LC 2.0mm |
| 7236038 ZCM11A22HIA |
کابلهای هارسنس مستقیم 12F MPO SM فیبر نوری MPO-LC 2.0mm |
| 7236039 ZCM11A52HIA |
کابلهای هارسنس مستقیم 24F MPO SM فیبر نوری MPO-LC 2.0mm |
| 7236040 ZCM11A17HAA |
کابلهای هارسنس مستقیم 8F MPO OM3 فیبر نوری MPO-LC 2.0mm |
| 7236041 ZCM11A27HAA |
کابلهای هارسنس مستقیم 12F MPO OM3 فیبر نوری MPO-LC 2.0mm |
| 7236042 ZCM11A57HAA |
کابلهای هارسنس مستقیم 24F MPO OM3 فیبر نوری MPO-LC 2.0mm |
| 7236043 ZCM11A18HMA |
کابلهای هارسنس مستقیم 8F MPO OM4 فیبر نوری MPO-LC 2.0mm |
| 7236044 ZCM11A28HMA |
کابلهای هارسنس مستقیم 12F MPO OM4 فیبر نوری MPO-LC 2.0mm |
| 7236045 ZCM11A58HMA |
کابلهای هارسنس مستقیم 24F MPO OM4 فیبر نوری MPO-LC 2.0mm |
| 7236046 ZCM21A12HIA |
کابلهای هارسنس مستقیم 8F MTP SM فیبر نوری MPO-LC 2.0mm |
| 7236047 ZCM21A22HIA |
کابلهای هارسنس مستقیم 12F MTP SM فیبر نوری MPO-LC 2.0mm |
| 7236048 ZCM21A52HIA |
کابلهای هارسنس مستقیم 24F MTP SM فیبر نوری MPO-LC 2.0mm |
| 7236049 ZCM21A17HAA |
کابلهای هارسنس مستقیم 8F MTP OM3 فیبر نوری MPO-LC 2.0mm |
| 7236050 ZCM21A27HAA |
کابلهای هارسنس مستقیم 12F MTP OM3 فیبر نوری MPO-LC 2.0mm |
| 7236051 ZCM21A57HAA |
کابلهای هارسنس مستقیم 24F MTP OM3 فیبر نوری MPO-LC 2.0mm |
| 7236052 ZCM21A18HMA |
کابلهای هارسنس مستقیم 8F MTP OM4 فیبر نوری MPO-LC 2.0mm |
| 7236053 ZCM21A28HMA |
کابلهای هارسنس مستقیم 12F MTP OM4 فیبر نوری MPO-LC 2.0mm |
| 7236054 ZCM21A58HMA |
کابلهای هارسنس مستقیم 24F MTP OM4 فیبر نوری MPO-LC 2.0mm |
روشهای اتصال برای قطبیت MPO/MTP
MTP - ساختار 8 x LC Simplex - نوع 1
MTP - ساختار 4 x LC Duplex - نوع 2
MTP - ساختار 4 x Uniboot LC - نوع 3
جزئیات مواد
بستهبندی
تمام کابلهای فیبر نوری طبق استاندارد توسط OMC برچسبگذاری و علامتگذاری میشوند. اندازههای کارتن موجود شامل 34×22×15 سانتیمتر، 44×34×24 سانتیمتر و 54×39×34 سانتیمتر است. انتخاب کارتن به مقدار سفارش بستگی دارد. گزینههای بستهبندی سفارشی در دسترس هستند.
خدمات OEM/ODM
- رنگ کابل، چاپ و مواد ژاکت سفارشی
- برچسبگذاری OEM، حلقههای شناسایی و برچسبهای کابل
- جعبههای سفارشی و علائم حمل و نقل
- سطوح کیفیت مختلف موجود
