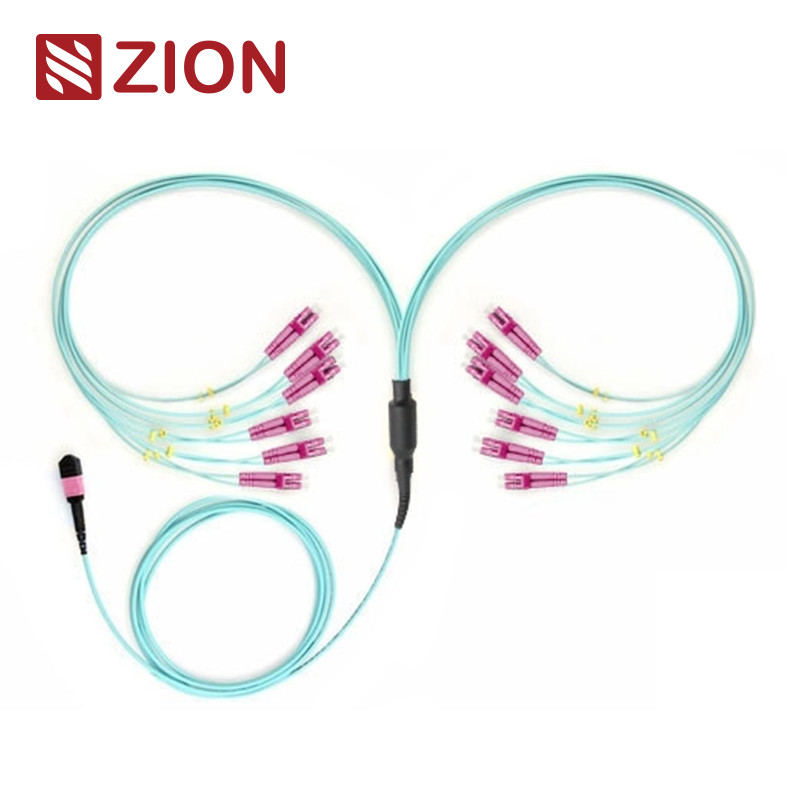

کابل های مهار مستقیم 2.0 میلی متری فیبر نوری MTP-LC 24F MTP OM3

کانکتورها ۰ استاندارد صنعتی

MPO حالت تکمرجع:EIA/TIA-604-5

MPO حالت تکجزئیات مسکن:SM APC: کانکتورهای سبز + کفش سیاه (MTP از دست دادن استاندارد)
SM APC: کانکتورهای زرد + کفش سیاه (MTP با زیان بسیار کم)

MPO Multimodeمرجع:EIA/TIA-604-5

MPO Multimodeجزئیات مسکن:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (Standard Loss MTP)
OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet کانکتورهای + بوت سیاه (استانداردی از دست دادن MTP)

• مطابق با استاندارد IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) مطابق با کابل های ساختاری در هر TIA-568-C
• مطابقت با کانال فیبر 10G
• 40G و 100G IEEE 802.3

دیگر کانکتورها ۰ استاندارد صنعتی

• SC: TIA/EIA، FOCIS3, GR-326.NTT-SC IEC61754-4 و JIS C5973

• LC: TIA/EIA، FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 و JIS C5973.

• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 و JIS C5973

• ST: TIA/EIA، FOCIS2، GR-326. IEC61754-2 و JIS C5973 و غیره

• E2000: IEC61754-15

در دسترس

• G657A1 MTP-LC، MTP-SC، MTP-FC، MTP-SC، MTP-ST، MTP-E2000
• G657A2/B2 MTP-LC، MTP-SC، MTP-FC، MTP-SC، MTP-ST، MTP-E2000
• G657B3 MTP-LC، MTP-SC، MTP-FC، MTP-SC، MTP-ST، MTP-E2000
• OM1 62.5/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
• OM2 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
• OM3 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
• OM4 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
• OM5 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000

مشخصات نوری

از دست دادن ورودی (MTP) ((IEC 61300-3-34)حالت تک (APC)8 درجه پولیش شده):ضایعات استاندارد:≤0.75dB ((حداکثر) ، ≤0.50dB ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)

ضایعات ورودی ((MTP)) ((IEC 61300-3-34)چند حالت (PC)پولیش صاف):ضایعات استاندارد:≤0.6dB ((حداکثر) ، ≤0.50 ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)

از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)حالت تک (APC 8 درجه پولیش):≤0.3dB

از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)چند حالت (PC flat polish):≤0.3dB

خسارت بازده (MTP)حالت تک (APC)8 درجه پولیش شده):≥60dB(8درجه پوليش)

خسارت بازده (MTP)چند حالت (PC)پولیش صاف):≥25dB

ضایعات بازده ((LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB

ضایعات بازده ((LC/SC/FC/ST):≥35dB

دوام:<0.3dB تغییر معمولی (200 جفت گیری)

قابل تعویض: ≤0.2dB

آزمون ورودی-کشیدگی: 500 برابر، IL<0.5دبي

مقاومت کششی:>70N

دمای کارحالت تک (APC):-40°C تا +85°C

ویژگی ها

• از دست دادن ورودی کم، از دست دادن بازگشت بالا
• اتصال چند فايبر مبتنی بر MT، 4،8قطعات پایانی و مجموعه ای از کانکتورهای فیبر 12 و 24
• راه حل اقتصادی برای اتمام انبوه فیبر
• طراحی شده برای کاربردهای SM و MM با ازای کم و ازای استاندارد
• گزینه های کابلی گرد، کابلی بیضی و نوار برهنه در دسترس است
• محفظه های کد شده رنگی برای تمایز نوع فیبر، نوع پولیش و/یا نوع کانکتور
• خوب در تکرار و قابل تعویض

مزایا از MPO/MTP Patch cable/trunk cable به طور کلی شامل:

• کیفیت بالا: کابل های پیچ / کابل های اصلی از قبل در کارخانه به پایان می رسند ، آزمایش و بسته بندی می شوند و با گزارش های آزمایش همراه هستند. این گزارش ها به عنوان مستندات طولانی مدت و کنترل کیفیت عمل می کنند.
• کاهش حجم کابل ۰MPO / MTP کابل های پیچ / کابل های اصلی دارای قطر بسیار کوچک هستند که حجم کابل را کاهش می دهد و شرایط تهویه مطبوع را در مراکز داده بهبود می بخشد
• صرفه جویی در زمان با طراحی خاص پلاگ و پلی، کابل های MPO / MTP Patch / کابل های اصلی را می توان به طور فوری متصل کرد.

درخواست

24F MTP- LC/SC/FC/ST کابل های سیم کشی مستقیم طراحی شده برای 100GBASE-SR10 CXP/CFP Interconnect Solution، 100GBASE-LR4 و مرکز داده با چگالی بالا.برای کاربردهای مرکز داده های 10/40/100G با چگالی بالا بهینه شده است.این کابل 24 فیبر استفاده می شود برای اتصال (12) SFP + به یک پانل آداپتور MTP و MTP تنه
تمام کانکتورهای MTP OMC از Senko / Nissin / Sumitomo هستند. MTP Fiber Patch Cord یک نوع مجموعه کابل با چگالی بالا است که به طور کلی در سه زمینه مورد استفاده قرار می گیرد.

• برنامه مرکز داده با محیط با چگالی بالا
• فايبر نوري به ساختمان
• کاربرد کانکتور داخلی در تجهیزات فیبر

قوانین نامگذاری و اطلاعات تایید سفارش:

کابل های مستقیم MTP-LC صهیون

• 7236037 ZCM11A12HIA: 8F MPO SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236038 ZCM11A22HIA: 12F MPO SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236039 ZCM11A52HIA: 24F MPO SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236040 ZCM11A17HAA: 8F MPO OM3 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236041 ZCM11A27HAA: 12F MPO OM3 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236042 ZCM11A57HAA: 24F MPO OM3 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236043 ZCM11A18HMA: 8F MPO OM4 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236044 ZCM11A28HMA: 12F MPO OM4 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236045 ZCM11A58HMA: 24F MPO OM4 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236046 ZCM21A12HIA: 8F MTP SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236047 ZCM21A22HIA: 12F MTP SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236048 ZCM21A52HIA: 24F MTP SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236049 ZCM21A17HAA: 8F MTP OM3 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236050 ZCM21A27HAA: 12F MTP OM3 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236051 ZCM21A57HAA: 24F MTP OM3 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236052 ZCM21A18HMA: 8F MTP OM4 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236053 ZCM21A28HMA: 12F MTP OM4 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236054 ZCM21A58HMA: 24F MTP OM4 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

کانال فیبر کانکتور

سه روش اتصال به حفظ قطب پذیری مناسب MPO / MTP کمک می کند

MTP 24 x LC ساختار ساده نوع 1

MTP 12 × LC ساختار دوگانه نوع 2 - نوع A

MTP 12 × LC ساختار دوگانه نوع 2 نوع B

MTP 12 × LC ساختار دوگانه نوع 2 - نوع C

MTP ️ قطب پذیری برای MTP ️12 x ساختار LC Uniboot-نوع 3

جزئیات مواد

بسته بندی

اين بسته کابل هاي فايبر آپتيکي که به راحتی قابل استفاده و خوب محافظت شده توسط OMC به صورت پيش فرض برچسب زده شده و علامت گذاری شده است.

اندازه کارتونی استاندارد: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر ؛ 54*39*34 سانتی متر.

بسته بندی می تواند سفارشی شود.

خدمات OEM / ODM برای شما

• رنگ کابل، کلمه چاپی، مواد پوشش کابل، رنگ کانکتور
• برچسب OEM، حلقه شناسایی، برچسب کابل,جعبه، علامت های حمل و نقل
• سطح کیفیت متفاوت
