خانه > محصولات> MPO MTP> 24F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل هارد مستقیم برای کاربردهای مرکز داده با چگالی بالا

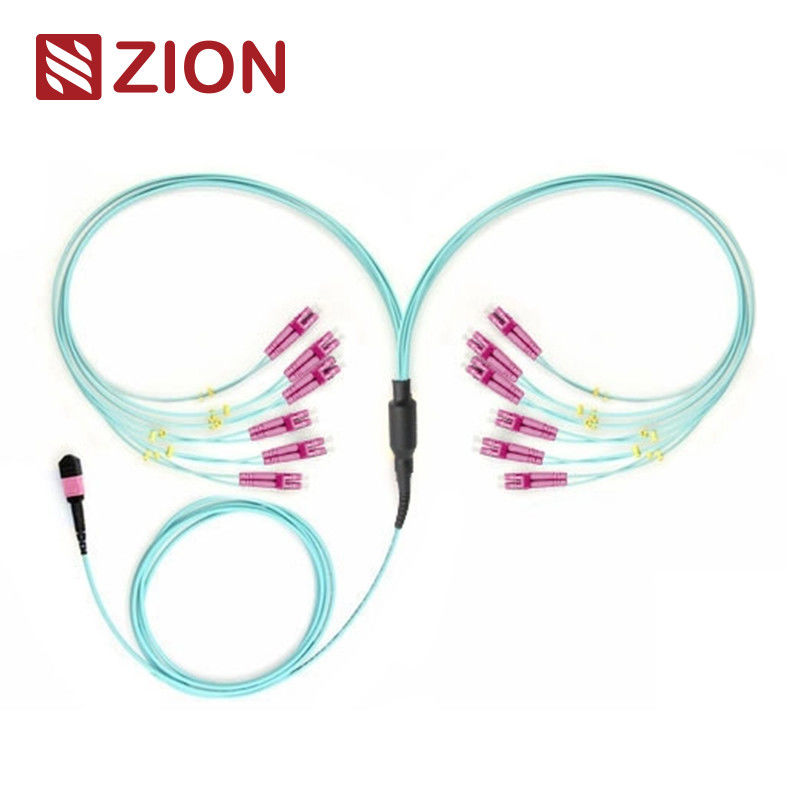

24F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل هارد مستقیم برای کاربردهای مرکز داده با چگالی بالا

24F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for High-Density Data Center Applications
24F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for High-Density Data Center Applications
اطلاعات پایه
محل منبع: چین
نام تجاری: HELLOSIGNAL® OR OEM
مقدار حداقل تعداد سفارش: 50 عدد
جزئیات بسته بندی: 10 کامپیوتر / کیسه پلاستیکی
زمان تحویل: به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت: T/T
قابلیت ارائه: بدون محدودیت
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
ماندگاری: <0.3dB تغییر معمولی، 200 جفت گیری قابلیت تعویض: ≤0.2dB
تست درج-کشش: بیش از 600 بار، IL~0.5dB استحکام کششی: >70N
دمای عملیاتی (℃): -40 تا + 85 درجه سانتیگراد
برجسته کردن:

کابل فیبر نوری 2.0 میلی متری MTP

,

کابل های مهار مستقیم MTP به LC

توضیحات محصول

کابل‌های مهار 24F MTP OM3 فیبر نوری MTP-LC 2.0mm مستقیم
24F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل هارد مستقیم برای کاربردهای مرکز داده با چگالی بالا 0
شناسایی محصول
کد صهیون: ZCM21A57HAAX
توضیحات صهیون: کابل‌های مهار 24F MTP OM3 فیبر نوری MTP-LC 2.0mm مستقیم
بررسی اجمالی محصول
کانکتور MTP (Multi-Fiber Push On) یک کانکتور فیبر نوری با چگالی بالا است که برای کاربردهای مرکز داده، نصب فیبر به ساختمان و اتصالات داخلی در تجهیزات فرستنده و گیرنده نوری که از برنامه‌های 40G، 100G و QSFP+ پشتیبانی می‌کنند، طراحی شده است.
این کابل مهار 24 هسته‌ای MTP Female به 12 LC Duplex دارای کانکتورهای MTP و LC در هر دو انتها است که برای اتصال مستقیم 40G QSFP+ PLR4 به 10G SFP+ LR در محیط‌های مرکز داده با چگالی بالا بهینه شده است.
انطباق با استانداردهای صنعتی
استانداردهای کانکتور MTP
مرجع: EIA/TIA-604-5
جزئیات محفظه
  • SM APC: کانکتورهای سبز + بوت مشکی (MTP با تلفات استاندارد)
  • SM APC: کانکتورهای زرد + بوت مشکی (MTP با تلفات فوق العاده کم)
  • OM1 & OM2 PC: کانکتورهای بژ + بوت مشکی (MTP با تلفات استاندارد)
  • OM3 & OM4 PC: کانکتورهای آبی + بوت مشکی (MTP با تلفات استاندارد و فوق العاده کم)
  • OM3 & OM4 PC: کانکتورهای بنفش اَبرَنگی + بوت مشکی (MTP با تلفات استاندارد)
مطابق با استاندارد IEC IEC-61754-7; IEC61755، Telcordia GR-1435-CORE، JIS C5982; TIA-604-5 (FOCIS5) کابل‌کشی ساختاریافته طبق TIA-568-C
مطابق با 10G Fiber Channel
مطابق با 40G و 100G IEEE 802.3
سایر استانداردهای کانکتور
  • SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4, و JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20, و JIS C5973
  • FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13, و JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2, و JIS C5973
  • E2000: IEC61754-15
انواع فیبر موجود
  • G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
مشخصات نوری
افت درج (MTP) - IEC 61300-3-34
تک حالته (APC 8 درجه پولیش شده): افت استاندارد: ≤0.75dB(حداکثر)، ≤0.50dB(معمولی)؛ افت فوق العاده کم: ≤0.35dB(حداکثر)، ≤0.20dB(معمولی)
چند حالته (پولیش تخت PC): افت استاندارد: ≤0.6dB(حداکثر)، ≤0.50(معمولی)؛ افت فوق العاده کم: ≤0.35dB(حداکثر)، ≤0.20dB(معمولی)
افت درج (LC/SC/FC/ST) - IEC 61300-3-6
تک حالته (APC 8 درجه پولیش شده): ≤0.3dB
چند حالته (پولیش تخت PC): ≤0.3dB
افت بازگشتی
MTP تک حالته (APC 8 درجه پولیش شده): ≥60dB
MTP چند حالته (پولیش تخت PC): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; چند حالته ≥35dB
ویژگی‌های عملکرد
  • دوام: تغییر معمولی <0.3dB (200 جفت‌شدگی)
  • قابلیت تعویض: ≤0.2dB
  • آزمون درج-بیرون کشیدن: 500 بار، IL＜0.5dB
  • مقاومت کششی: >70N
  • دمای عملیاتی (تک حالته APC): -40°C تا +85°C
ویژگی‌های کلیدی
  • افت درج کم، افت بازگشتی بالا
  • کانکتور چند فیبری مبتنی بر MT که از 4، 8، 12 و 24 ترمینال فیبر پشتیبانی می‌کند
  • راه حل اقتصادی برای ترمینال انبوه فیبر
  • طراحی شده برای افت کم و کاربردهای SM و MM استاندارد
  • گزینه‌های کابل گرد مقاوم، کابل بیضی و روبان بدون روکش موجود است
  • محفظه‌های کدگذاری شده با رنگ برای تمایز بین نوع فیبر، نوع پولیش و درجه کانکتور
  • تکرارپذیری و قابلیت تعویض عالی
مزایای محصول
  • کیفیت بالا: از قبل در کارخانه خاتمه یافته، آزمایش شده و بسته‌بندی شده با گزارش‌های آزمایش برای مستندسازی و کنترل کیفیت
  • بهره‌وری فضا: قطرهای کوچک حجم کابل را کاهش می‌دهند و شرایط تهویه مطبوع را در مراکز داده بهبود می‌بخشند
  • صرفه‌جویی در زمان: طراحی Plug and play زمان نصب را به میزان قابل توجهی کاهش می‌دهد
کاربردها
طراحی شده برای راه‌حل اتصال متقابل 100GBASE-SR10 CXP/CFP، 100GBASE-LR4 و کاربردهای مرکز داده با چگالی بالا. بهینه شده برای محیط‌های مرکز داده با چگالی بالا 10/40/100G. این کابل مهار 24 فیبری برای اتصال (12) SFP+ به یک پنل آداپتور MTP و تنه MTP استفاده می‌شود.
حوزه‌های کاربردی اصلی عبارتند از:
  • محیط‌های مرکز داده با چگالی بالا
  • نصب فیبر به ساختمان
  • اتصالات داخلی در تجهیزات فیبر نوری
تمام کانکتورهای MTP از Senko/Nissin/Sumitomo تهیه می‌شوند.
24F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل هارد مستقیم برای کاربردهای مرکز داده با چگالی بالا 1 24F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل هارد مستقیم برای کاربردهای مرکز داده با چگالی بالا 2 24F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل هارد مستقیم برای کاربردهای مرکز داده با چگالی بالا 3
محصولات مرتبط
کابل‌های مهار مستقیم MTP-LC Zion Communication شامل موارد زیر است:
کد محصول شرح
7236037 ZCM11A12HIA کابل‌های مهار مستقیم 8F MPO SM فیبر نوری MPO-LC 2.0mm
7236038 ZCM11A22HIA کابل‌های مهار مستقیم 12F MPO SM فیبر نوری MPO-LC 2.0mm
7236039 ZCM11A52HIA کابل‌های مهار مستقیم 24F MPO SM فیبر نوری MPO-LC 2.0mm
7236040 ZCM11A17HAA کابل‌های مهار مستقیم 8F MPO OM3 فیبر نوری MPO-LC 2.0mm
7236041 ZCM11A27HAA کابل‌های مهار مستقیم 12F MPO OM3 فیبر نوری MPO-LC 2.0mm
7236042 ZCM11A57HAA کابل‌های مهار مستقیم 24F MPO OM3 فیبر نوری MPO-LC 2.0mm
7236043 ZCM11A18HMA کابل‌های مهار مستقیم 8F MPO OM4 فیبر نوری MPO-LC 2.0mm
7236044 ZCM11A28HMA کابل‌های مهار مستقیم 12F MPO OM4 فیبر نوری MPO-LC 2.0mm
7236045 ZCM11A58HMA کابل‌های مهار مستقیم 24F MPO OM4 فیبر نوری MPO-LC 2.0mm
7236046 ZCM21A12HIA کابل‌های مهار مستقیم 8F MTP SM فیبر نوری MPO-LC 2.0mm
7236047 ZCM21A22HIA کابل‌های مهار مستقیم 12F MTP SM فیبر نوری MPO-LC 2.0mm
7236048 ZCM21A52HIA کابل‌های مهار مستقیم 24F MTP SM فیبر نوری MPO-LC 2.0mm
7236049 ZCM21A17HAA کابل‌های مهار مستقیم 8F MTP OM3 فیبر نوری MPO-LC 2.0mm
7236050 ZCM21A27HAA کابل‌های مهار مستقیم 12F MTP OM3 فیبر نوری MPO-LC 2.0mm
7236051 ZCM21A57HAA کابل‌های مهار مستقیم 24F MTP OM3 فیبر نوری MPO-LC 2.0mm
7236052 ZCM21A18HMA کابل‌های مهار مستقیم 8F MTP OM4 فیبر نوری MPO-LC 2.0mm
7236053 ZCM21A28HMA کابل‌های مهار مستقیم 12F MTP OM4 فیبر نوری MPO-LC 2.0mm
7236054 ZCM21A58HMA کابل‌های مهار مستقیم 24F MTP OM4 فیبر نوری MPO-LC 2.0mm
روش‌های اتصال و قطبیت
24F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل هارد مستقیم برای کاربردهای مرکز داده با چگالی بالا 4
سه روش اتصال به حفظ قطبیت مناسب MPO/MTP کمک می‌کند:
MTP - 24 x LC Simplex Structure - Type 1
24F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل هارد مستقیم برای کاربردهای مرکز داده با چگالی بالا 5
MTP - 12 x LC Duplex Structure - Type 2 - Type A
24F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل هارد مستقیم برای کاربردهای مرکز داده با چگالی بالا 6
MTP - 12 x LC Duplex Structure - Type 2 - Type B
24F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل هارد مستقیم برای کاربردهای مرکز داده با چگالی بالا 7
MTP - 12 x LC Duplex Structure - Type 2 - Type C
24F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل هارد مستقیم برای کاربردهای مرکز داده با چگالی بالا 8
MTP - Polarity for MTP - 12 x Uniboot LC Structure - Type 3
24F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل هارد مستقیم برای کاربردهای مرکز داده با چگالی بالا 9
جزئیات مواد
24F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل هارد مستقیم برای کاربردهای مرکز داده با چگالی بالا 10
اطلاعات بسته‌بندی
بسته‌بندی استاندارد شامل کابل فیبر نوری برچسب‌گذاری شده و علامت‌گذاری شده توسط OMC به عنوان پیش‌فرض است.
اندازه‌های کارتن استاندارد:
  • 34*22*15 سانتی‌متر
  • 44*34*24 سانتی‌متر
  • 54*39*34 سانتی‌متر
انتخاب کارتن به مقدار بستگی دارد. بسته‌بندی سفارشی موجود است.
24F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل هارد مستقیم برای کاربردهای مرکز داده با چگالی بالا 11
خدمات OEM/ODM
گزینه‌های سفارشی‌سازی شامل موارد زیر است:
  • رنگ کابل، چاپ و جنس ژاکت
  • سفارشی‌سازی رنگ کانکتور
  • برچسب OEM، حلقه‌های شناسایی، برچسب‌های کابل
  • جعبه‌های سفارشی و علائم حمل و نقل
  • سطوح کیفیت مختلف موجود است
24F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل هارد مستقیم برای کاربردهای مرکز داده با چگالی بالا 12
