کابل هارنس مستقیم 2.0 میلی‌متری MTP-LC فیبر نوری 12F MTP OM3 برای 40G QSFP+ PLR4

12F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for 40G QSFP+ PLR4
12F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for 40G QSFP+ PLR4
اطلاعات پایه
محل منبع: چین
نام تجاری: HELLOSIGNAL® OR OEM
مقدار حداقل تعداد سفارش: 50 عدد
جزئیات بسته بندی: 10 کامپیوتر / کیسه پلاستیکی
زمان تحویل: به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت: T/T
قابلیت ارائه: بدون محدودیت
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
ماندگاری: <0.3dB تغییر معمولی، 200 جفت گیری قابلیت تعویض: ≤0.2dB
تست درج-کشش: بیش از 600 بار، IL~0.5dB استحکام کششی: >70N
دمای عملیاتی (℃): -40 تا + 85 درجه سانتیگراد
برجسته کردن:

مهار فیبر نوری 2.0 میلی متری 12F

,

کابل مهار فیبر نوری MTP OM3

توضیحات محصول

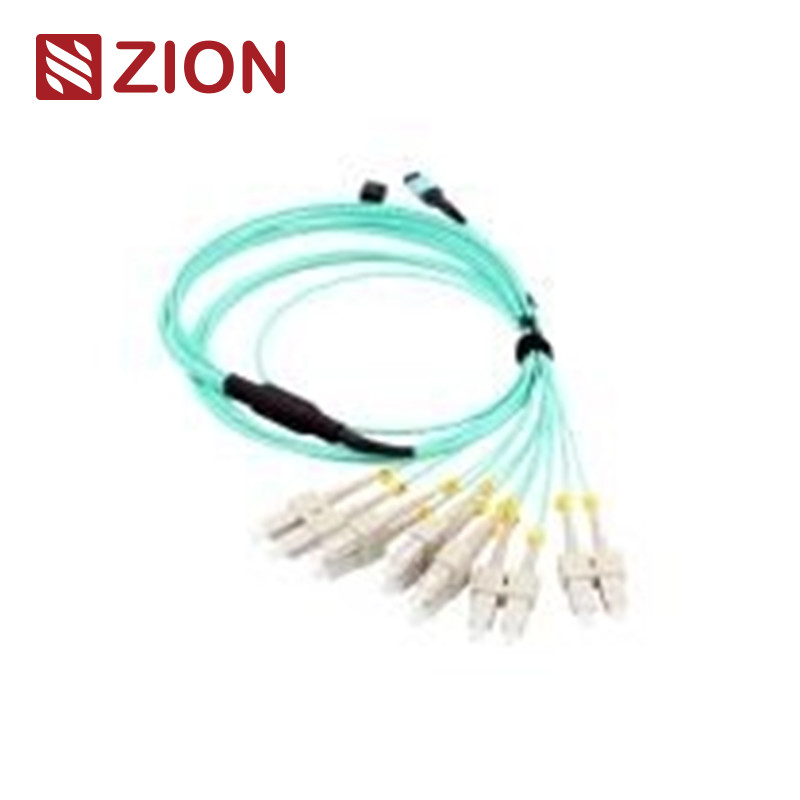

کابل های مهار مستقیم 2.0 میلی متری MTP-LC فیبر نوری 12F MTP OM3
کابل هارنس مستقیم 2.0 میلی‌متری MTP-LC فیبر نوری 12F MTP OM3 برای 40G QSFP+ PLR4 0
اطلاعات محصول Zion
کد صهیون:ZCM21A27HAAX
توضیحات:کابل های مهار مستقیم 2.0 میلی متری MTP-LC فیبر نوری 12F MTP OM3
کانکتور MTP یک کانکتور فشاری چند فیبر است که برای محیط های با تراکم بالا طراحی شده است. این سیستم در درجه اول در مراکز داده، برنامه های کاربردی فیبر به ساختمان و اتصالات داخلی در تجهیزات فرستنده گیرنده نوری مانند دستگاه های 40G، 100G و QSFP+ استفاده می شود.
کانکتورهای MTP بر اساس مقررات EIA/TIA-604-5 بر اساس تعداد هسته، جنسیت (مرد/زن) و قطبیت (PC یا APC) طبقه بندی می شوند.
پیکربندی محصول
این مجموعه کابل مستقیم 12 هسته ای MTP تا 6 LC Duplex (6xLC uniboot؛ 12 LC Simplex) دارای اتصالات MTP در یک طرف و اتصالات LC در طرف دیگر است. کابل‌های fanout برای اتصال مستقیم نوری 40G QSFP+ PLR4 تا 10G SFP+ LR و برنامه‌های مرکز داده با چگالی بالا بهینه شده‌اند.
استانداردهای اتصال دهنده
MPO تک حالت
مرجع:EIA/TIA-604-5
جزئیات مسکن:
  • SM APC: کانکتورهای سبز + بوت سیاه (Standard Loss MTP)
  • SM APC: کانکتورهای زرد + بوت مشکی (Super Low Loss MTP)
چند حالته MPO
مرجع:EIA/TIA-604-5
جزئیات مسکن:
  • OM1 و OM2 PC: کانکتورهای بژ + بوت مشکی (Standard Loss MTP)
  • رایانه شخصی OM3 و OM4: کانکتورهای Aqua + بوت مشکی (استاندارد و فوق کم ضرر MTP)
  • رایانه شخصی OM3 و OM4: کانکتورهای بنفش هدر + بوت مشکی (Standard Loss MTP)
مطابق با:
  • استانداردهای IEC: IEC-61754-7; IEC61755
  • Telcordia GR-1435-CORE
  • JIS C5982; TIA-604-5 (FOCIS5)
  • کابل کشی ساختار یافته بر اساس TIA-568-C
  • سازگار با کانال فیبر 10G
  • 40G و 100G IEEE 802.3
سایر استانداردهای اتصال دهنده
  • SC: TIA/EIA، FOCIS3، GR-326، NTT-SC IEC61754-4 و JIS C5973
  • LC: TIA/EIA، FOCIS10، GR-326 EIA/TIA-604-10، IEC61754-20 و JIS C5973
  • FC: EIA/TIA-604-04، FOCIS4، NTT-FC، GR-326، IEC61754-13 و JIS C5973
  • ST: TIA/EIA، FOCIS2، GR-326، IEC61754-2 و JIS C5973
  • E2000: IEC61754-15
انواع فیبر موجود
  • G657A1، G657A2/B2، G657B3
  • OM1 62.5/125، OM2 50/125، OM3 50/125، OM4 50/125، OM5 50/125
مشخصات نوری
پارامترمشخصات
از دست دادن درج (MPO) تک حالتاستاندارد: ≤0.75dB (حداکثر)، ≤0.50dB (معمولی)
بسیار کم: ≤0.35dB (حداکثر)، ≤0.20dB (معمولی)
از دست دادن درج (MPO) چند حالتهاستاندارد: ≤0.6dB (حداکثر)، ≤0.50dB (معمولی)
بسیار کم: ≤0.35dB (حداکثر)، ≤0.20dB (معمولی)
فقدان درج (LC/SC/FC/ST) تک حالت≤0.3dB
افت درج (LC/SC/FC/ST) چند حالته≤0.3dB
ضرر برگشتی (MPO) تک حالته≥60dB (جلیقه 8 درجه)
چند حالته ضرر برگشتی (MPO).≥25dB
ضرر برگشتی (LC/SC/FC/ST)APC≥60dB; UPC≥50dB; چند حالته≥35dB
ماندگاری<0.3dB تغییر معمولی (200 جفت گیری)
قابلیت تعویض≤0.2dB
تست درج-کشش500 بار، IL <0.5dB
استحکام کششی>70N
دمای عملیاتی-40 درجه سانتی گراد تا +85 درجه سانتی گراد
ویژگی های کلیدی
  • تلفات درج کم، تلفات بازده بالا
  • کانکتور چند فیبر مبتنی بر MT با 4، 8، 12 و 24 پایانه فیبر
  • راه حل اقتصادی برای خاتمه انبوه فیبر
  • طراحی شده برای برنامه های کاربردی تک حالته و چند حالته با تلفات کم و استاندارد
  • کابل گرد مقاوم، کابل بیضی شکل و گزینه‌های روبان برهنه
  • محفظه های رنگی برای شناسایی آسان
  • قابلیت تکرار و تعویض عالی
مزایای کابل MPO/MTP
  • کیفیت بالا:کارخانه از قبل پایان یافته، آزمایش شده و با گزارش های آزمایش بسته بندی شده است
  • صرفه جویی در فضا:قطرهای کوچک حجم کابل را کاهش داده و جریان هوا را بهبود می بخشد
  • زمان کارآمد:طراحی Plug-and-Play زمان نصب را کاهش می دهد
برنامه های کاربردی
طراحی شده برای 40G LR4 PSM، 40GBASE-SR4، 40G QSFP+ PLR4 و مراکز داده با چگالی بالا. بهینه شده برای برنامه های مرکز داده با چگالی بالا 10/40/100G.
زمینه های کاربردی اولیه:
  • محیط های مرکز داده با چگالی بالا
  • نصب فیبر به ساختمان
  • اتصالات داخلی در تجهیزات فیبر نوری
کابل هارنس مستقیم 2.0 میلی‌متری MTP-LC فیبر نوری 12F MTP OM3 برای 40G QSFP+ PLR4 1کابل هارنس مستقیم 2.0 میلی‌متری MTP-LC فیبر نوری 12F MTP OM3 برای 40G QSFP+ PLR4 2
قوانین نامگذاری و تایید سفارش
کابل هارنس مستقیم 2.0 میلی‌متری MTP-LC فیبر نوری 12F MTP OM3 برای 40G QSFP+ PLR4 3
محصولات مرتبط
7236037 ZCM11A12HIA: 8F MPO SM فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
7236038 ZCM11A22HIA: 12F MPO SM فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
7236039 ZCM11A52HIA: 24F MPO SM فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
7236040 ZCM11A17HAA: 8F MPO OM3 فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
7236041 ZCM11A27HAA: 12F MPO OM3 فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
7236042 ZCM11A57HAA: 24F MPO OM3 فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
7236043 ZCM11A18HMA: 8F MPO OM4 فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
7236044 ZCM11A28HMA: 12F MPO OM4 فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
7236045 ZCM11A58HMA: 24F MPO OM4 فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
7236046 ZCM21A12HIA: 8F MTP SM فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
7236047 ZCM21A22HIA: 12F MTP SM فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
7236048 ZCM21A52HIA: 24F MTP SM فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
7236049 ZCM21A17HAA: 8F MTP OM3 فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
7236050 ZCM21A27HAA: 12F MTP OM3 فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
7236051 ZCM21A57HAA: 24F MTP OM3 فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
7236052 ZCM21A18HMA: 8F MTP OM4 فیبر نوری MPO-LC 2.0 میلی متری کابل هارنس مستقیم
روش های اتصال و قطبیت
کابل هارنس مستقیم 2.0 میلی‌متری MTP-LC فیبر نوری 12F MTP OM3 برای 40G QSFP+ PLR4 4
سه روش اتصال
کابل هارنس مستقیم 2.0 میلی‌متری MTP-LC فیبر نوری 12F MTP OM3 برای 40G QSFP+ PLR4 5کابل هارنس مستقیم 2.0 میلی‌متری MTP-LC فیبر نوری 12F MTP OM3 برای 40G QSFP+ PLR4 6کابل هارنس مستقیم 2.0 میلی‌متری MTP-LC فیبر نوری 12F MTP OM3 برای 40G QSFP+ PLR4 7کابل هارنس مستقیم 2.0 میلی‌متری MTP-LC فیبر نوری 12F MTP OM3 برای 40G QSFP+ PLR4 8
جزئیات مواد
کابل هارنس مستقیم 2.0 میلی‌متری MTP-LC فیبر نوری 12F MTP OM3 برای 40G QSFP+ PLR4 9
بسته بندی
بسته بندی محافظ استاندارد با برچسب OMC. اندازه های کارتن موجود: 34×22×15 سانتی متر، 44×34×24 سانتی متر، 54×39×34 سانتی متر. بسته بندی سفارشی در صورت درخواست موجود است.
کابل هارنس مستقیم 2.0 میلی‌متری MTP-LC فیبر نوری 12F MTP OM3 برای 40G QSFP+ PLR4 10
خدمات OEM/ODM
  • رنگ کابل، چاپ، مواد ژاکت، سفارشی سازی رنگ رابط
  • برچسب گذاری OEM، حلقه های شناسایی، برچسب های کابل، جعبه ها، علائم حمل و نقل
  • سطوح کیفیت مختلف در دسترس است
