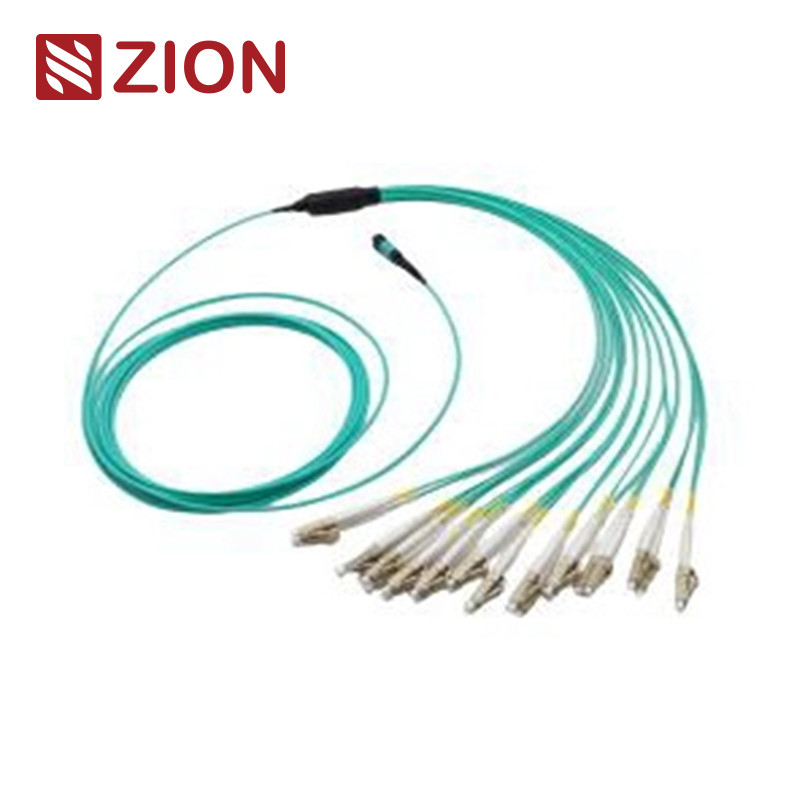

8F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل های مستقیم
اطلاعات محصول زایون
کد زايون:ZCM21A17HAAX
توضیحات:8F MTP OM3 فایبر نوری MTP-LC 2.0mm کابل های مستقیم
کانکتور MTP یک کانکتور چند فیبر است که برای محیط های با چگالی بالا طراحی شده است. این سیستم عمدتا در مراکز داده، کاربردهای فیبر به ساختمان،و اتصالات داخلی در تجهیزات گیرنده نوری مانند 40G، 100G و دستگاه های QSFP +.
کانکتورهای MTP بر اساس استانداردهای EIA / TIA-604-5 بر اساس تعداد فیبر، جنسیت (مرد / زن) و نوع پولیش (PC یا APC) طبقه بندی می شوند.
These 8-core MTP to Duplex (4xLC uniboot) or Simplex (4xLC) straight harness cable assemblies are optimized for 40G QSFP+ PLR4 to 10G SFP+ LR optics direct connections in high-density data center applications.
استانداردهای صنعتی کانکتور
MPO حالت تک
مرجع: EIA/TIA-604-5
جزئیات محفظه: SM APC: کانکتورهای سبز + بوت سیاه (MTP از دست دادن استاندارد)
SM APC: کانکتورهای زرد + بوت سیاه (MTP با زیان بسیار کم)
MPO Multimode
مرجع: EIA/TIA-604-5
جزئیات محفظه: OM1&OM2 PC: کانکتورهای بیژ + بوت سیاه (Standard Loss MTP)
OM3&OM4 PC: کانکتورهای آکو + کفش سیاه (Standard & Super Low Loss MTP)
OM3&OM4 PC: کانکتورهای Heather Violet + بوت سیاه (Standard Loss MTP)
- با استاندارد IEC IEC-61754-7، IEC61755، Telcordia GR-1435-CORE، JIS C5982، TIA-604-5 ((FOCIS5) مطابقت دارد.
- کابل های ساختاری بر اساس TIA-568-C
- مطابقت با کانال فیبر 10G
- 40G و 100G IEEE 802.3
سایر استانداردهای کانکتور
- SC: TIA/EIA، FOCIS3، GR-326، NTT-SC، IEC61754-4 و JIS C5973
- LC: TIA/EIA، FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 و JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 و JIS C5973
- ST: TIA/EIA، FOCIS2، GR-326، IEC61754-2 و JIS C5973
- E2000: IEC61754-15
انواع فیبر موجود
سازگار با G657A1، G657A2 / B2، G657B3، OM1 62.5 / 125، OM2 50 / 125، OM3 50 / 125، OM4 50 / 125، و OM5 50 / 125 انواع فیبر در MTP-LC، MTP-SC، MTP-FC، MTP-ST، و MTP-E2000 پیکربندی.
مشخصات نوری
از دست دادن ورودی (MPO) - حالت تک (APC 8 درجه روشن):
از دست دادن استاندارد: ≤0.75dB (حداکثر) ، ≤0.50dB (معمول)
از دست دادن بسیار کم: ≤0.35dB (حداکثر) ، ≤0.20dB (معمول)
از دست دادن ورودی (MPO) - چند حالت (PC flat polish):
از دست دادن استاندارد: ≤0.6dB (حداکثر) ، ≤0.50dB (معمول)
از دست دادن بسیار کم: ≤0.35dB (حداکثر) ، ≤0.20dB (معمول)
ضایعات ورودی (LC/SC/FC/ST):
حالت تک (APC 8 درجه پولیش): ≤0.3dB
چند حالت (PC flat polish): ≤0.3dB
بازده از دست دادن:
MPO حالت تک: ≥60dB
MPO Multimode: ≥25dB
LC/SC/FC/ST: APC≥60dB؛ UPC≥50dB؛ Multimode≥35dB
دوام:<0.3dB تغییر معمولی (200 جفت گیری)
قابل تعویض:≤0.2dB
آزمون ورودی-کشیدگی:500 بار، IL <0.5dB
مقاومت کششی:>70N
دمای کار:-40°C تا +85°C
ویژگی های کلیدی
- از دست دادن ورودی کم، از دست دادن بازگشت بالا
- کانکتور چند فیبر مبتنی بر MT که از 4, 8, 12 و 24 پایانی فیبر پشتیبانی می کند
- راه حل اقتصادی برای پایان دادن به ماس فیبر
- طراحی شده برای کاربردهای تک حالت و چند حالت با ازای کم و ازای استاندارد
- کابل گرد و غلتک، کابل بیضی و گزینه های نوار برهنه
- محفظه های کد رنگی برای شناسایی آسان نوع فیبر و نوع پولیش
- قابل تکرار و قابل تعویض عالی
مزایای کابل های MPO/MTP
- کیفیت بالا - قبل از پایان کار کارخانه، آزمایش و بسته بندی با گزارش های آزمایش
- صرفه جویی در فضا - قطر کوچک حجم کابل را کاهش می دهد و جریان هوا را بهبود می بخشد
- صرفه جویی در زمان - طراحی پلگ و پلی زمان نصب را کاهش می دهد
درخواست ها
طراحی شده برای محیط های 40G LR4 PSM ، 40GBASE-SR4 ، 40G QSFP + PLR4 و مراکز داده با تراکم بالا. برای برنامه های کاربردی مرکز داده با تراکم بالا 10/40/100G بهینه شده است.
کاربردهای اصلی شامل محیط های مرکز داده با چگالی بالا، نصب فیبر به ساختمان و اتصالات داخلی در تجهیزات فیبر نوری است.
محصولات مرتبط
Zion Communication طیف گسترده ای از کابل های MTP-LC Straight Harness را ارائه می دهد که شامل پیکربندی های 8F، 12F و 24F در انواع فیبر SM، OM3 و OM4 است.
روش های اتصال
MTP - 8 x LC ساختار ساده - نوع 1
MTP - 4 x LC ساختار دوگانه - نوع 2 MTP - 4 x ساختار LC Uniboot - نوع 3 بسته بندی
بسته بندی استاندارد شامل کابل های فیبر نوری برچسب گذاری شده و مشخص شده توسط OMC است. اندازه های کارتن موجود: 34 × 22 × 15 سانتی متر، 44 × 34 × 24 سانتی متر، 54 × 39 × 34 سانتی متر. بسته بندی سفارشی در صورت درخواست در دسترس است.
خدمات OEM/ODM
- رنگ، چاپ و مواد مخصوص کابل
- برچسب گذاری OEM، حلقه های شناسایی و برچسب های کابل
- جعبه های سفارشی و علامت های حمل
- سطوح مختلف کیفیت در دسترس
تغییرات محصول
| تصویر | توضیحات | دسته بندی |
|---|
| 8F MPO ((مرد) -LC فان-آوت 0.9mm 30-35cm کابل پچ | شبکه های نوری، MPO-MTP (مرد) -LC Fan-out 0.9mm، MTP/MPO، اجزای نوری |
| 12F MPO ((مرد) -LC فان-آوت 0.9mm 30-35cm کابل پچ | شبکه های نوری، MPO-MTP (مرد) -LC Fan-out 0.9mm، MTP/MPO، اجزای نوری |
| 24F MPO ((مرد) -LC فان-آوت 0.9mm 30-35cm کابل پچ | شبکه های نوری، MPO-MTP (مرد) -LC Fan-out 0.9mm، MTP/MPO، اجزای نوری |
