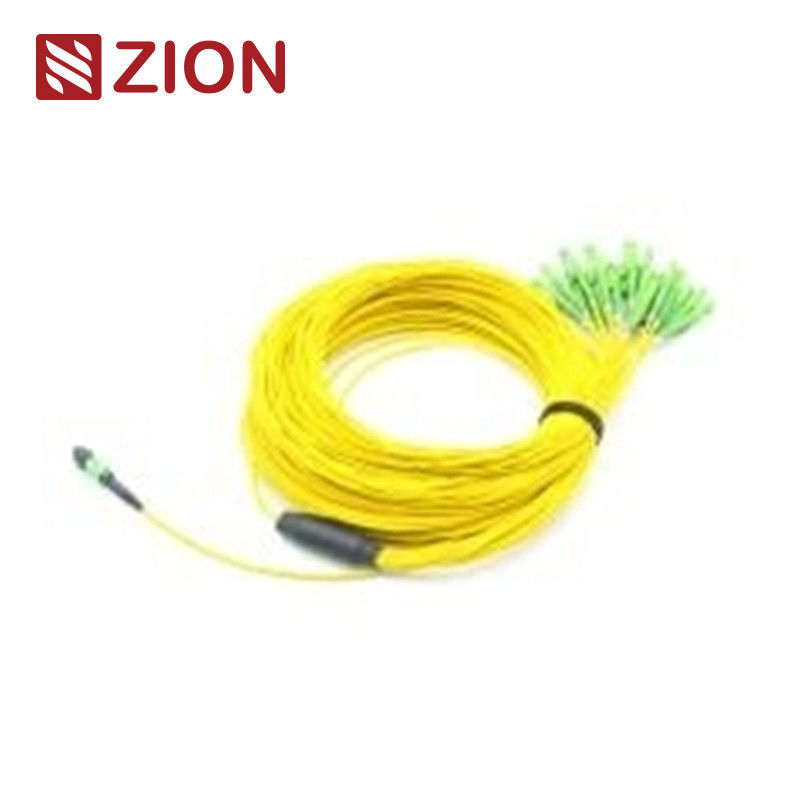

کابل فیبر نوری 24 رشته تک حالته MTP-LC 2.0mm مستقیم برای مراکز داده با تراکم بالا

24 Fibers Single mode MTP-LC 2.0mm Straight Fiber Optic Harness Cable for High-Density Data Centers
24 Fibers Single mode MTP-LC 2.0mm Straight Fiber Optic Harness Cable for High-Density Data Centers
اطلاعات پایه
محل منبع: چین
نام تجاری: HELLOSIGNAL® OR OEM
مقدار حداقل تعداد سفارش: 50 عدد
جزئیات بسته بندی: 10 کامپیوتر / کیسه پلاستیکی
زمان تحویل: به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت: T/T
قابلیت ارائه: بدون محدودیت
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
ماندگاری: <0.3dB تغییر معمولی، 200 جفت گیری قابلیت تعویض: ≤0.2dB
تست درج-کشش: بیش از 600 بار، IL~0.5dB استحکام کششی: >70N
دمای عملیاتی (℃): -40 تا + 85 درجه سانتیگراد
برجسته کردن:

کابل مهار 24 فیبر MTP-LC,کابل مهار فیبر نوری تک حالته,کابل مستقیم 2.0 میلی متری MTP-LC

,

Single mode Fiber Optic Harness Cable

,

2.0mm Straight MTP-LC Cable

توضیحات محصول

24 فیبر MTP به LC کابل فیبر نوری تک حالت
کابل های دو سیم مستقیم MTP-LC با تراکم بالا که برای کاربردهای مرکز داده طراحی شده اند
کابل فیبر نوری 24 رشته تک حالته MTP-LC 2.0mm مستقیم برای مراکز داده با تراکم بالا 0
شناسایی محصول
کد زايون:ZCM21A52HIAX
توضیحات:24F MTP SM فیبر نوری MTP-LC 2.0mm کابل های کمربند مستقیم
خلاصه ی محصول
کانکتور MTP یک کانکتور چند فیبر است که برای محیط های با تراکم بالا طراحی شده است.این کابل 24 فایبر دارای اتصال MTP به LC است و برای اتصال مستقیم 40G QSFP + PLR4 به 10G SFP + LR در برنامه های کاربردی مرکز داده بهینه شده است.
کانکتورهای MTP با توجه به مقررات EIA / TIA-604-5 استاندارد شده اند، با تمایز بر اساس تعداد هسته، جنسیت (مرد / زن) و قطب (PC یا APC).
استانداردهای صنعتی
MPO حالت تک
مرجع:EIA/TIA-604-5
جزئیات مسکن:
SM APC: کانکتورهای سبز + بوت سیاه (MTP با ضرر استاندارد)
SM APC: کانکتورهای زرد + بوت سیاه (MTP با زیان بسیار کم)
MPO Multimode
مرجع:EIA/TIA-604-5
جزئیات مسکن:
OM1&OM2 PC: کانکتورهای بیژ + بوت سیاه (MTP Standard Loss)
OM3&OM4 PC: کانکتورهای آکو + کفش سیاه (Standard & Super Low Loss MTP)
OM3&OM4 PC: کانکتورهای Heather Violet + بوت سیاه (Standard Loss MTP)
  • با استاندارد IEC IEC-61754-7، IEC61755، Telcordia GR-1435-CORE، JIS C5982، TIA-604-5 ((FOCIS5) مطابقت دارد.
  • کابل های ساختاری بر اساس TIA-568-C
  • مطابقت با کانال فیبر 10G
  • 40G و 100G IEEE 802.3 سازگار
سایر استانداردهای کانکتور
  • اس اس:TIA/EIA، FOCIS3, GR-326.NTT-SC IEC61754-4 و JIS C5973
  • LC:TIA/EIA، FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 و JIS C5973
  • FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 و JIS C5973
  • ST:TIA/EIA، FOCIS2، GR-326، IEC61754-2 و JIS C5973
  • E2000:IEC61754-15
انواع فیبر موجود
G657A1 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
G657A2/B2 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
G657B3 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
OM1 62.5/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
OM2 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
OM3 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
OM4 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
OM5 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
مشخصات نوری
پارامتر حالت تک (APC) چند حالت (PC)
ضایعات ورودی (MPO) استاندارد: ≤0.75dB ((حداکثر) ، ≤0.50dB ((معمول)
بسیار کم: ≤0.35dB ((حد اکثر) ، ≤0.20dB ((معمول)		 استاندارد: ≤0.6dB ((حداکثر) ، ≤0.50dB ((معمول)
بسیار کم: ≤0.35dB ((حد اکثر) ، ≤0.20dB ((معمول)
ضایعات ورودی (LC/SC/FC/ST) ≤0.3dB ≤0.3dB
ضایعات بازده (MPO) ≥60dB ≥25dB
ضایعات بازده (LC/SC/FC/ST) APC≥60dB؛ UPC≥50dB ≥35dB
دوام <0.3dB تغییر معمولی (200 جفت گیری)
قابل تعویض ≤0.2dB
تست ورودی و کشیدن 500 بار، IL<0.5dB
قدرت کششی >70N
زمان پلاگین >600
دمای کار -40°C تا +85°C
ویژگی های کلیدی
  • از دست دادن ورودی کم، از دست دادن بازگشت بالا
  • کانکتور چند فیبر مبتنی بر MT با 4, 8, 12 و 24 پایانی فیبر
  • راه حل اقتصادی برای پایان دادن به ماس فیبر
  • طراحی شده برای کاربردهای SM و MM با ازای کم و ازای استاندارد
  • کابل گرد و غلتک، کابل بیضی و گزینه های نوار برهنه
  • پوشش های کد شده با رنگ برای شناسایی آسان
  • قابل تکرار و قابل تعویض عالی
مزایای محصول
  • کیفیت بالا:از قبل در کارخانه بسته بندی شده، آزمایش شده و با گزارش های آزمایش بسته بندی شده است
  • صرفه جویی در فضا:قطر کوچک حجم کابل را کاهش می دهد و تهویه مطبوع را بهبود می بخشد
  • زمان کارآمد:طراحی پلاگ و پلی زمان نصب را کاهش می دهد
درخواست ها
طراحی شده برای 100GBASE-SR10 CXP / CFP Interconnect Solution ، 100GBASE-LR4 و مراکز داده با تراکم بالا. برای برنامه های کاربردی مرکز داده با تراکم بالا 10/40/100G بهینه سازی شده است.
  • محیط های مرکز داده با تراکم بالا
  • استفاده از فیبر برای ساختمان
  • اتصالات داخلی در تجهیزات فیبر نوری
نمودارهای فنی
کابل فیبر نوری 24 رشته تک حالته MTP-LC 2.0mm مستقیم برای مراکز داده با تراکم بالا 1 کابل فیبر نوری 24 رشته تک حالته MTP-LC 2.0mm مستقیم برای مراکز داده با تراکم بالا 2 کابل فیبر نوری 24 رشته تک حالته MTP-LC 2.0mm مستقیم برای مراکز داده با تراکم بالا 3
محصولات مرتبط
Zion Communication طیف گسترده ای از کابل های مستقیم MTP-LC را ارائه می دهد که شامل:
  • 7236037 ZCM11A12HIA8F MPO SM فایبر نوری MPO-LC 2.0mm کابل های سیم مستقیم
  • 7236038 ZCM11A22HIA: 12F MPO SM فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
  • 7236039 ZCM11A52HIA: 24F MPO SM فیبر نوری MPO-LC 2.0mm کابل های سیم مستقیم
  • 7236040 ZCM11A17HAA: 8F MPO OM3 فیبر نوری MPO-LC 2.0mm کابل های تسمه مستقیم
  • 7236041 ZCM11A27HAAX: 12F MPO OM3 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
  • 7236042 ZCM11A57HAA: 24F MPO OM3 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
  • 7236043 ZCM11A18HMA: 8F MPO OM4 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
  • 7236044 ZCM11A28HMA: 12F MPO OM4 فیبر نوری MPO-LC 2.0mm کابل های تسمه مستقیم
  • 7236045 ZCM11A58HMA: 24F MPO OM4 فیبر نوری MPO-LC 2.0mm کابل های تسمه مستقیم
  • 7236046 ZCM21A12HIA: 8F MTP SM فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
  • 7236047 ZCM21A22HIA: 12F MTP SM فیبر نوری MPO-LC 2.0mm کابل های تسمه مستقیم
  • 7236048 ZCM21A52HIA: 24F MTP SM فایبر نوری MPO-LC 2.0mm کابل های تسمه مستقیم
  • 7236049 ZCM21A17HAA: 8F MTP OM3 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
  • 7236050 ZCM21A27HAA: 12F MTP OM3 فایبر نوری MPO-LC 2.0mm کابل های تسمه مستقیم
  • 7236051 ZCM21A57HAA: 24F MTP OM3 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
  • 7236052 ZCM21A18HMA: 8F MTP OM4 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
  • 7236053 ZCM21A28HMAX: 12F MTP OM4 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
  • 7236054 ZCM21A58HMA: 24F MTP OM4 فایبر نوری MPO-LC 2.0mm کابل های تسمه مستقیم
روش های اتصال و قطبی
کابل فیبر نوری 24 رشته تک حالته MTP-LC 2.0mm مستقیم برای مراکز داده با تراکم بالا 4
سه روش اتصال برای قطب پذیری MPO/MTP
کابل فیبر نوری 24 رشته تک حالته MTP-LC 2.0mm مستقیم برای مراکز داده با تراکم بالا 5 کابل فیبر نوری 24 رشته تک حالته MTP-LC 2.0mm مستقیم برای مراکز داده با تراکم بالا 6 کابل فیبر نوری 24 رشته تک حالته MTP-LC 2.0mm مستقیم برای مراکز داده با تراکم بالا 7 کابل فیبر نوری 24 رشته تک حالته MTP-LC 2.0mm مستقیم برای مراکز داده با تراکم بالا 8 کابل فیبر نوری 24 رشته تک حالته MTP-LC 2.0mm مستقیم برای مراکز داده با تراکم بالا 9 کابل فیبر نوری 24 رشته تک حالته MTP-LC 2.0mm مستقیم برای مراکز داده با تراکم بالا 10
بسته بندی و سفارشی سازی
اندازه کارتن استاندارد: 34×22×15 سانتی متر؛ 44×34×24 سانتی متر؛ 54×39×34 سانتی متر. انتخاب کارتن بستگی به مقدار سفارش دارد.
کابل فیبر نوری 24 رشته تک حالته MTP-LC 2.0mm مستقیم برای مراکز داده با تراکم بالا 11
خدمات OEM / ODM در دسترس است
  • رنگ های سفارشی کابل، چاپ و مواد ژاکت
  • برچسب گذاری OEM، حلقه های شناسایی و برچسب های کابل
  • برچسب های بسته بندی و حمل و نقل سفارشی
  • سطوح مختلف کیفیت در دسترس
