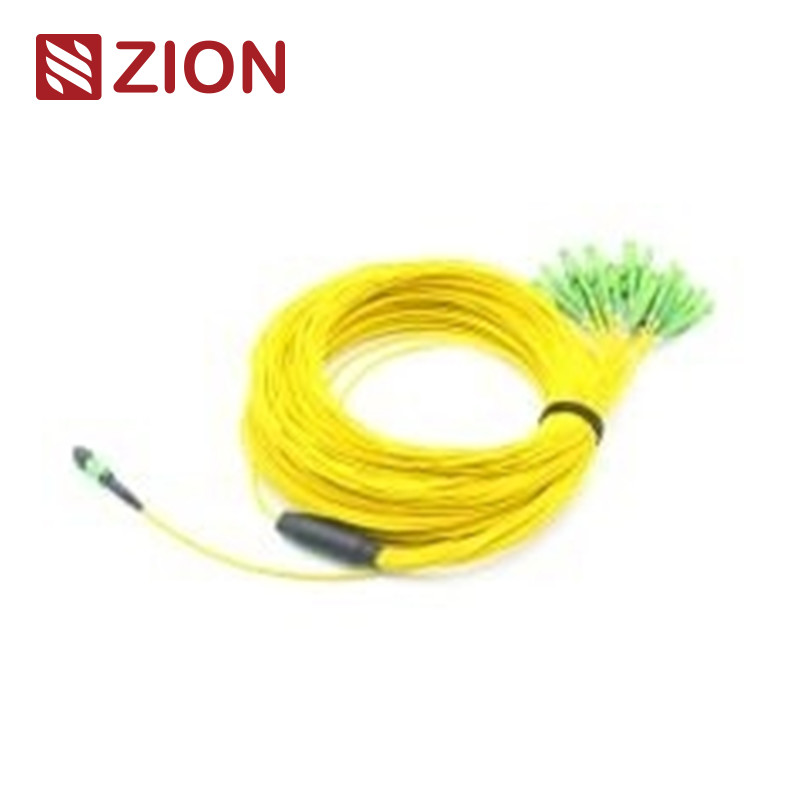

کابل های مهار مستقیم 2.0 میلی متری فیبر نوری MTP-LC 24 فیبر MTP به LC تک حالته

کانکتورها ۰ استاندارد صنعتی

MPO حالت تکمرجع:EIA/TIA-604-5

MPO حالت تکجزئیات مسکن:SM APC: کانکتورهای سبز + کفش سیاه (MTP از دست دادن استاندارد)
SM APC: کانکتورهای زرد + کفش سیاه (MTP با زیان بسیار کم)

MPO Multimodeمرجع:EIA/TIA-604-5

MPO Multimodeجزئیات مسکن:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (Standard Loss MTP)
OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet کانکتورهای + بوت سیاه (استانداردی از دست دادن MTP)

• مطابق با استاندارد IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) مطابق با کابل های ساختاری در هر TIA-568-C
• مطابقت با کانال فیبر 10G
• 40G و 100G IEEE 802.3

دیگر کانکتورها ۰ استاندارد صنعتی

• SC: TIA/EIA، FOCIS3, GR-326.NTT-SC IEC61754-4 و JIS C5973

• LC: TIA/EIA، FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 و JIS C5973.

• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 و JIS C5973

• ST: TIA/EIA، FOCIS2، GR-326. IEC61754-2 و JIS C5973 و غیره

• E2000: IEC61754-15

در دسترس

• G657A1 MTP-LC، MTP-SC، MTP-FC، MTP-SC، MTP-ST، MTP-E2000
• G657A2/B2 MTP-LC، MTP-SC، MTP-FC، MTP-SC، MTP-ST، MTP-E2000
• G657B3 MTP-LC، MTP-SC، MTP-FC، MTP-SC، MTP-ST، MTP-E2000
• OM1 62.5/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
• OM2 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
• OM3 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
• OM4 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
• OM5 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000

مشخصات نوری

از دست دادن ورودی (MPO) ((IEC 61300-3-34)حالت تک (APC)8 درجه پولیش شده):ضایعات استاندارد:≤0.75dB ((حداکثر) ، ≤0.50dB ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)

ضایعات ورودی (MPO) (IEC 61300-3-34)چند حالت (PC)پولیش صاف):ضایعات استاندارد:≤0.6dB ((حداکثر) ، ≤0.50 ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)

از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)حالت تک (APC 8 درجه پولیش):≤0.3dB

از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)چند حالت (PC flat polish):≤0.3dB

ضایعات بازده (MPO)حالت تک (APC)8 درجه پولیش شده):≥60dB(8درجه پوليش)

ضایعات بازده (MPO)چند حالت (PC)پولیش صاف):≥25dB

ضایعات بازده ((LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB

ضایعات بازده ((LC/SC/FC/ST):≥35dB

دوام:<0.3dB تغییر معمولی (200 جفت گیری)

قابل تعویض: ≤0.2dB

آزمون ورودی-کشیدگی: 500 برابر، IL<0.5دبي

مقاومت کششی:>70N

زمان وصل:>600

دمای کارحالت تک (APC):-40°C تا +85°C

ویژگی ها

• از دست دادن ورودی کم، از دست دادن بازگشت بالا
• اتصال چند فايبر مبتنی بر MT، 4،8قطعات پایانی و مجموعه ای از کانکتورهای فیبر 12 و 24
• راه حل اقتصادی برای اتمام انبوه فیبر
• طراحی شده برای کاربردهای SM و MM با ازای کم و ازای استاندارد
• گزینه های کابلی گرد، کابلی بیضی و نوار برهنه در دسترس است
• محفظه های کد شده رنگی برای تمایز نوع فیبر، نوع پولیش و/یا نوع کانکتور
• خوب در تکرار و قابل تعویض

مزایا از MPO/MTP Patch cable/trunk cable به طور کلی شامل:

• کیفیت بالا: کابل های پیچ / کابل های اصلی از قبل در کارخانه به پایان می رسند ، آزمایش و بسته بندی می شوند و با گزارش های آزمایش همراه هستند. این گزارش ها به عنوان مستندات طولانی مدت و کنترل کیفیت عمل می کنند.
• کاهش حجم کابل ۰MPO / MTP کابل های پیچ / کابل های اصلی دارای قطر بسیار کوچک هستند که حجم کابل را کاهش می دهد و شرایط تهویه مطبوع را در مراکز داده بهبود می بخشد
• صرفه جویی در زمان با طراحی خاص پلاگ و پلی، کابل های MPO / MTP Patch / کابل های اصلی را می توان به طور فوری متصل کرد.

درخواست

12F MPO- LC / SC / FC / ST کابل های کمربند مستقیم طراحی شده برای 40G LR4 PSM ، 40GBASE-SR4 ، 40G QSFP + PLR4 و مرکز داده های با تراکم بالا. برای برنامه های کاربردی مرکز داده های با تراکم بالا 10/40/100G بهینه شده است.
تمام کانکتورهای MPO OMC از Senko / Nissin / Sumitomo هستند. کانکتور های MPO فیبر پیچ یک نوع مجموعه کابل با چگالی بالا است که به طور کلی در سه زمینه مورد استفاده قرار می گیرد.

• برنامه مرکز داده با محیط با چگالی بالا
• فايبر نوري به ساختمان
• کاربرد کانکتور داخلی در تجهیزات فیبر
