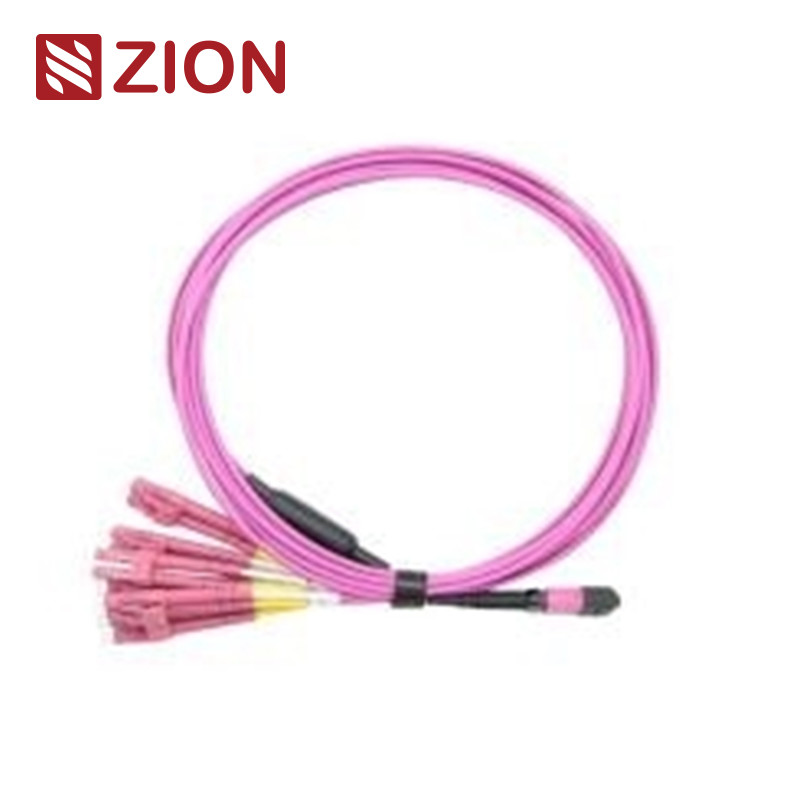

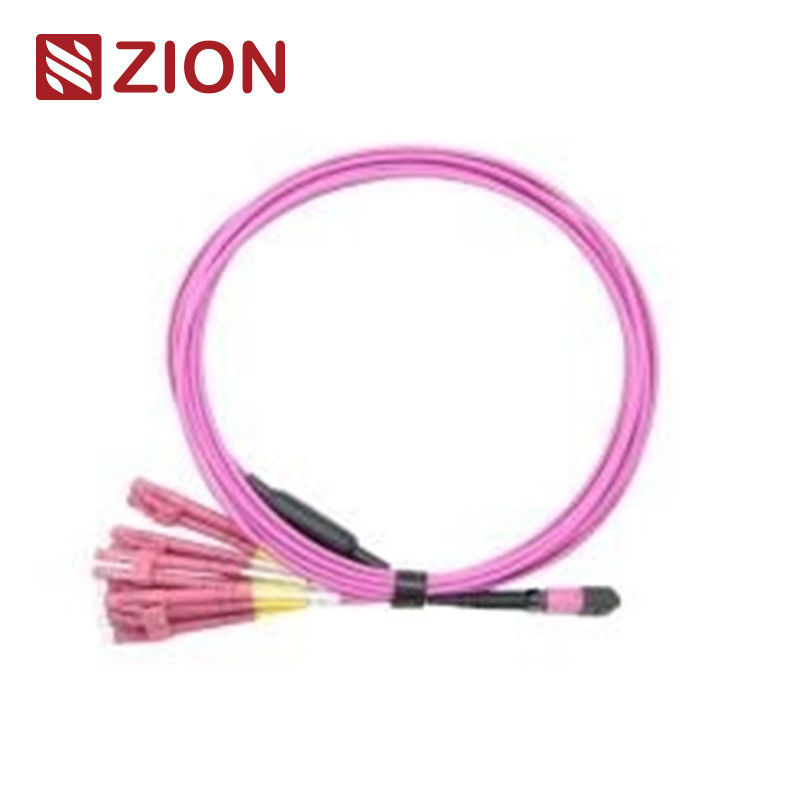

12 فیبر MPO به LC OM4 فیبر نوری MPO-LC 2.0mm کابل های مستقیم
کابل های فیبر نوری با چگالی بالا که برای کاربردهای مرکز داده طراحی شده اند و دارای اتصال MPO به LC با عملکرد فیبر چند حالت OM4 هستند.
شناسایی محصول
کد زايون: ZCM11A28HAAX
12F MPO OM4 فایبر نوری MPO-LC 2.0mm کابل های مستقیم
کانکتورهای MPO (Multi-Fiber Push On) راه حل های انتهای چند فیبر را برای محیط های با تراکم بالا در مراکز داده، کاربردهای فیبر به ساختمان،و اتصالات داخلی در تجهیزات گیرنده نوری که از 40G پشتیبانی می کنند، 100G و QSFP + فناوری ها.
این 12 هسته ای MPO به 6 LC Duplex (یا 12 LC Simplex) مجموعه کابل های سیم کشی مستقیم برای اتصال مستقیم 40G QSFP + PLR4 به 10G SFP + LR بهینه شده است.تمام کابل های فانوت طول یکسان را حفظ می کنند و به طور خاص برای ذخیره سازی فضای فابری با تراکم بالا در مراکز داده طراحی شده اند.
استانداردهای کانکتور MPO
مرجع MPO در حالت تک:IEC 61754-7
جزئیات مسکن MPO واحد:SM APC: کانکتورهای سبز + کفش سیاه (Standard Loss MPO)
SM APC: کانکتورهای زرد + کفش سیاه (Super Low Loss MPO)
مرجع MPO Multimode:IEC 61754-7
جزئیات محفظه MPO Multimode:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (MPO با از دست دادن استاندارد)
OM3&OM4 PC: کانکتورهای آکو + کفش سیاه (Standard & Super Low Loss MPO)
OM3&OM4 PC: Heather Violet کانکتورها + کفش سیاه (Standard Loss MPO)
- با استاندارد IEC IEC-61754-7، IEC61755، Telcordia GR-1435-CORE، JIS C5982، TIA-604-5 ((FOCIS5) مطابقت دارد.
- کابل های ساختاری بر اساس TIA-568-C
- مطابقت با کانال فیبر 10G
- 40G و 100G IEEE 802.3 سازگار
سایر استانداردهای کانکتور
- اس اس:TIA/EIA، FOCIS3، GR-326، NTT-SC IEC61754-4 و JIS C5973
- LC:TIA/EIA، FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 و JIS C5973
- FC:EIA/TIA-604-04، FOCIS4، NTT-FC، GR-326، IEC61754-13 و JIS C5973
- ST:TIA/EIA، FOCIS2، GR-326، IEC61754-2 و JIS C5973
- E2000:IEC61754-15
انواع فیبر موجود
سازگار با G657A1، G657A2 / B2، G657B3، OM1 62.5/125، OM2 50/125، OM3 50/125، OM4 50/125، و OM5 50/125 انواع فیبر در MPO-LC، MPO-SC، MPO-FC، MPO-ST، و MPO-E2000 پیکربندی.
مشخصات نوری
از دست دادن ورودی (MPO) حالت تک:
استاندارد: ≤0.75dB ((حداکثر) ، ≤0.50dB ((معمول)
بسیار کم: ≤0.35dB ((حد اکثر) ، ≤0.20dB ((معمول)
ضایعات ورودی (MPO) چند حالت:
استاندارد: ≤0.6dB ((حداکثر) ، ≤0.50dB ((معمول)
بسیار کم: ≤0.35dB ((حد اکثر) ، ≤0.20dB ((معمول)
ضایعات ورودی (LC/SC/FC/ST) حالت تک:
≤0.3dB
ضایعات ورودی (LC/SC/FC/ST) چند حالت:
≤0.3dB
بازده از دست دادن (MPO) حالت تک:
≥60dB
بازپرداخت از دست دادن (MPO) چند حالت:
≥25dB
از دست دادن بازده (LC/SC/FC/ST):
APC≥60dB؛ UPC≥50dB؛ Multimode≥35dB
دوام:
<0.3dB تغییر معمولی (200 جفت گیری)
قابل تعویض:
≤0.2dB
آزمون ورودی-کشیدگی:
500 بار، IL<0.5dB
مقاومت کششی:
>70N
دمای کار:
-40°C تا +85°C
ویژگی های کلیدی
- از دست دادن ورودی کم، عملکرد از دست دادن بازگشت بالا
- کانکتور چند فیبر مبتنی بر MT که از 4, 8, 12 و 24 پایانی فیبر پشتیبانی می کند
- راه حل اقتصادی برای پایان دادن به ماس فیبر
- طراحی شده برای هر دو از دست دادن کم و از دست دادن استاندارد، برنامه های تک حالت و چند حالت
- کابل گرد و غلتک، کابل بیضی و گزینه های نوار برهنه
- محفظه های کد شده با رنگ برای شناسایی نوع فیبر آسان، نوع پولیش و درجه اتصال
- قابل تکرار و قابل تعویض عالی
مزایای کابل های MPO/MTP
- کیفیت بالا:از قبل در کارخانه تکمیل شده، آزمایش شده و با گزارش های کامل آزمایش بسته بندی شده است
- صرفه جویی در فضا:قطر کوچک حجم کابل را کاهش می دهد و تهویه مطبوع مرکز داده را بهبود می بخشد
- زمان کارآمد:طراحی پلگ و پلی زمان نصب را به طور قابل توجهی کاهش می دهد
درخواست ها
طراحی شده برای محیط های 40G LR4 PSM ، 40GBASE-SR4 ، 40G QSFP + PLR4 و مراکز داده با تراکم بالا. برای برنامه های کاربردی مرکز داده با تراکم بالا 10/40/100G بهینه شده است.
- محیط های مرکز داده با تراکم بالا
- دستگاه های فیبر به ساختمان
- اتصالات داخلی در تجهیزات فیبر نوری
محصولات مرتبط
Zion Communication طیف گسترده ای از کابل های باند مستقیم MPO-LC از جمله پیکربندی های 8F ، 12F و 24F را در هر دو نوع فیبر SM و OM3 / OM4 ارائه می دهد.
روش های اتصال و قطب پذیری
سه روش اتصال مدیریت قطبی MTP/MPO را تضمین می کند:
مواد و ساخت
بسته بندی
بسته بندی استاندارد شامل کابل های فیبر نوری برچسب گذاری شده و مشخص شده در کارتون های محافظ است. اندازه های کارتون موجود: 34 × 22 × 15 سانتی متر، 44 × 34 × 24 سانتی متر و 54 × 39 × 34 سانتی متر. گزینه های بسته بندی سفارشی در دسترس است.
خدمات OEM/ODM
- رنگ های سفارشی کابل، چاپ و مواد ژاکت
- برچسب گذاری OEM، حلقه های شناسایی و برچسب های کابل
- طرح های سفارشی جعبه و علامت های حمل و نقل
- سطوح کیفیت متعدد در دسترس است
