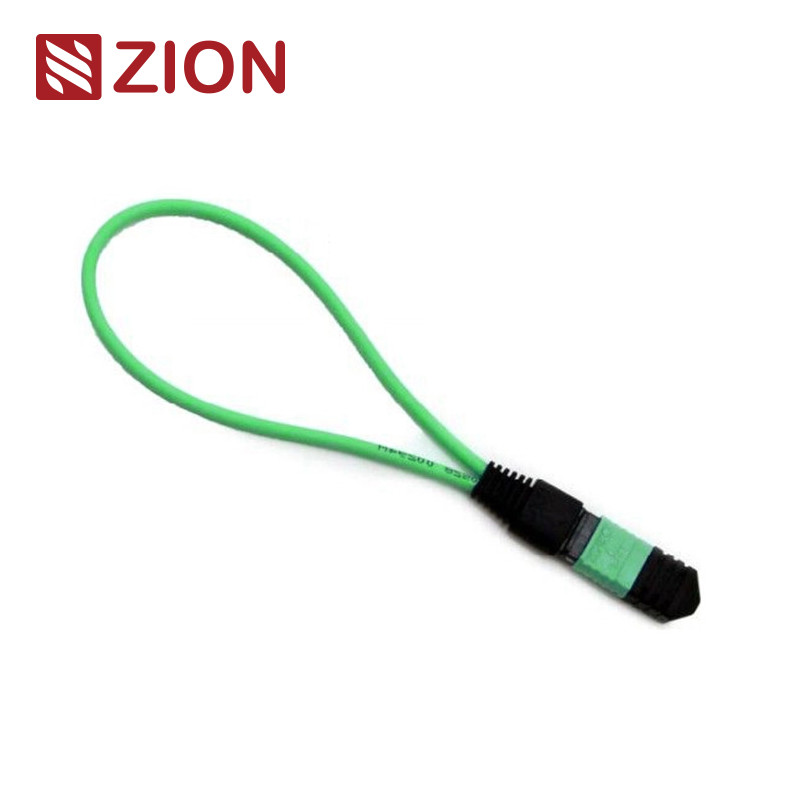

ماژول لوپ‌بک فیبر نوری MTP 24 رشته‌ای سینگل‌مود با افت بازگشت بالا برای شبکه‌های 40G/100G

لوپ‌بک MTP شامل یک کانکتور MTP است که هر دو انتهای فیبر در داخل همان کانکتور خاتمه می‌یابند و یک مسیر نوری حلقه‌ای ایجاد می‌کنند. این پیکربندی امکان آزمایش ظرفیت راه‌اندازی دستگاه و حساسیت دریافت را فراهم می‌کند، به‌ویژه در ارتباطات شبکه 40/100G. با بازگرداندن سیگنال‌ها به منبع، به شناسایی پدیده‌های مختلف شبکه کمک می‌کند و آزمایش و ارزیابی مؤثر اجزا یا رابط‌های جداگانه در شبکه‌های فیبر نوری را تسهیل می‌کند.

موجود در پیکربندی‌های مختلف که کانکتورهای MTP 8 هسته‌ای، 12 هسته‌ای و 24 هسته‌ای را با پیکربندی‌های فیبر متعدد برای انطباق با الزامات پورت‌های آزمایشی مختلف در خود جای می‌دهد. ماژول لوپ‌بک فیبر MTP 24F به‌طور خاص امکان تأیید و آزمایش فرستنده‌های گیرنده با رابط MTP - دستگاه‌های 100GBASESR10 CXP/CFP را فراهم می‌کند.

ماژول‌های لوپ‌بک MTP یک سیگنال حلقه‌ای برای آزمایش عملکردهای انتقال و دریافت ارائه می‌دهند. آن‌ها به‌طور گسترده در محیط‌های آزمایش، به‌ویژه در شبکه‌های 40G و 100G نوری موازی استفاده می‌شوند. لوپ‌بک‌ها برای اتصال موقعیت‌های فرستنده (TX) و گیرنده (RX) رابط‌های فرستنده گیرنده MTP طراحی شده‌اند. این ماژول‌ها آزمایش IL بخش‌های شبکه نوری را با اتصال آن‌ها به تنه MTP و کابل‌های پچ تسهیل و تسریع می‌کنند.

مرجع سینگل‌مود MTP: EIA/TIA-604-5
جزئیات محفظه سینگل‌مود MTP: SM APC: کانکتورهای سبز + بوت مشکی (MTP با تلفات استاندارد)
SM APC: کانکتورهای زرد + بوت مشکی (MTP با تلفات فوق‌العاده کم)

استانداردهای انطباق:

• مطابق با استاندارد IEC IEC-61754-7; IEC61755، Telcordia GR-1435-CORE، JIS C5982; TIA-604-5(FOCIS5)
• کابل‌کشی ساخت‌یافته طبق TIA-568-C
• مطابق با 10G Fiber Channel
• 40G و 100G IEEE 802.3

آزمایش لوپ‌بک شامل ارسال سیگنال از یک دستگاه ارتباطی و بازگرداندن آن به همان دستگاه برای تأیید عملکرد صحیح یا عیب‌یابی گره‌های معیوب شبکه است. برای کاربردهای فیبر نوری، لوپ‌بک‌های نوری قابلیت اطمینان عملیاتی دستگاه‌ها را تأیید می‌کنند. با استفاده از کابل‌ها یا ماژول‌های لوپ‌بک فیبر نوری برای انتقال داده، سیگنال ساطع شده توسط دستگاه از پورت انتقال (Tx) به پورت دریافت (Rx) همان مؤلفه بازگردانده می‌شود.

آزمایش لوپ‌بک فیبر نوری معمولاً برای بررسی فرستنده‌های گیرنده فیبر نوری استفاده می‌شود. از آنجایی که فرستنده‌های گیرنده دارای پورت‌های جداگانه برای دریافت و انتقال سیگنال‌های نوری هستند، آزمایش این پورت‌ها برای اطمینان از عملکرد مداوم ضروری است. آزمایش لوپ‌بک راحت‌ترین روش برای نگهداری فرستنده گیرنده را فراهم می‌کند. فرآیند آزمایش سیگنال لیزر را از پورت فرستنده به پورت گیرنده هدایت می‌کند، سپس الگوی ارسالی را با الگوی دریافتی مقایسه می‌کند تا تأیید شود که یکسان و بدون خطا هستند.

• هم‌مکان با فرستنده‌های گیرنده رابط 40G یا 100G MPO/MTP
• برای آزمایش قابلیت انتقال و حساسیت گیرنده تجهیزات شبکه فیبر نوری استفاده می‌شود

• 7236013 ZCM1111HXA: ماژول/کابل لوپ‌بک فیبر نوری MPO SM 8F
• 7236014 ZCM1121HXA: ماژول/کابل لوپ‌بک فیبر نوری MPO SM 12F
• 7236015 ZCM1141HXA: ماژول/کابل لوپ‌بک فیبر نوری MPO SM 24F
• 7236016 ZCM1116HXA: ماژول/کابل لوپ‌بک فیبر نوری MPO OM3 8F
• 7236017 ZCM1126HXA: ماژول/کابل لوپ‌بک فیبر نوری MPO OM3 12F
• 7236018 ZCM1146HXA: ماژول/کابل لوپ‌بک فیبر نوری MPO OM3 24F
• 7236019 ZCM1117HXA: ماژول/کابل لوپ‌بک فیبر نوری MPO OM4 8F
• 7236020 ZCM1127HXA: ماژول/کابل لوپ‌بک فیبر نوری MPO OM4 12F
• 723602: ZCM1147HXA: ماژول/کابل لوپ‌بک فیبر نوری MPO OM4 24F
• 7236022 ZCM2111HXA: ماژول/کابل لوپ‌بک فیبر نوری MTP SM 8F
• 7236023 ZCM2121HXA: ماژول/کابل لوپ‌بک فیبر نوری MTP SM 12F
• 7236024 ZCM2141HXA: ماژول/کابل لوپ‌بک فیبر نوری MTP SM 24F
• 7236025 ZCM2116HXA: ماژول/کابل لوپ‌بک فیبر نوری MTP OM3 8F
• 7236026 ZCM2126HXA: ماژول/کابل لوپ‌بک فیبر نوری MTP OM3 12F
• 7236027 ZCM2146HXA: ماژول/کابل لوپ‌بک فیبر نوری MTP OM3 24F
• 7236028 ZCM2117HXA: ماژول/کابل لوپ‌بک فیبر نوری MTP OM4 8F
• 7236029 ZCM2127HXA: ماژول/کابل لوپ‌بک فیبر نوری MTP OM4 12F
• 7236030 ZCM2147HXA: ماژول/کابل لوپ‌بک فیبر نوری MTP OM4 24F

این کابل‌های فیبر نوری در بسته‌بندی‌های با محافظت خوب و با قابلیت جابجایی آسان با برچسب‌گذاری OMC به‌طور پیش‌فرض بسته‌بندی می‌شوند. اندازه‌های کارتن استاندارد شامل 34*22*15 سانتی‌متر، 44*34*24 سانتی‌متر و 54*39*34 سانتی‌متر است. کارتن خاص مورد استفاده به مقدار کالا بستگی دارد. گزینه‌های بسته‌بندی سفارشی در دسترس هستند.

گزینه‌های سفارشی‌سازی شامل:

• رنگ کابل، متن چاپ، جنس روکش کابل
• گزینه‌های رنگ کانکتور
• برچسب‌گذاری OEM، حلقه‌های شناسایی، برچسب‌های کابل
• جعبه‌های سفارشی و علائم حمل و نقل
• سطوح کیفیت مختلف موجود
