ماژول لوپ‌بک فیبر نوری 8 فیبر MTP سینگل‌مود برای تست شبکه 40/100G

لوپ‌بک MTP شامل خطوط جامپر حلقه پشتی MPO در پیکربندی LOOPBACK است که هر دو انتهای فیبر در یک کانکتور MPO خاتمه می‌یابد تا یک مسیر نور کامل را در داخل همان کانکتور ایجاد کند. این طراحی امکان آزمایش ظرفیت راه‌اندازی دستگاه و حساسیت دریافت را فراهم می‌کند، به‌ویژه در ارتباطات شبکه 40/100G. با بازگرداندن سیگنال‌ها، به شناسایی مسائل بالقوه مختلف کمک می‌کند و آزمایش و ارزیابی مؤثر اجزای جداگانه یا رابط‌ها را در شبکه‌های فیبر نوری تسهیل می‌کند.

در پیکربندی‌های مدار فیبر نوری متعدد برای تطبیق با کانکتورهای MPO 8 هسته‌ای، 12 هسته‌ای و 24 هسته‌ای با پیکربندی‌های فیبر مختلف برای آزمایش پورت جامع موجود است:

• ماژول لوپ‌بک فیبر 8F MPO: فرستنده‌ها و گیرنده‌ها را با رابط MPO - دستگاه‌های 40GBASE-SR4/CSR4 QSFP+ تأیید و آزمایش می‌کند
• ماژول لوپ‌بک فیبر 12F MPO: فرستنده‌ها و گیرنده‌ها را با رابط MPO - دستگاه‌های 40GBASESR4 QSFP+ یا 100GBASE-SR4 تأیید و آزمایش می‌کند
• ماژول لوپ‌بک فیبر 24F MPO: فرستنده‌ها و گیرنده‌ها را با رابط MPO - دستگاه‌های 100GBASESR10 CXP/CFP تأیید و آزمایش می‌کند

ماژول‌های لوپ‌بک MTP سیگنال‌های حلقه‌ای را برای آزمایش عملکردهای انتقال و دریافت ارائه می‌دهند. به‌طور گسترده در محیط‌های آزمایش، به‌ویژه در شبکه‌های 40 و 100G نوری موازی استفاده می‌شود. لوپ‌بک‌ها برای اتصال موقعیت‌های فرستنده (TX) و گیرنده (RX) رابط‌های فرستنده و گیرنده MPO طراحی شده‌اند. لوپ‌بک‌های MPO آزمایش IL بخش‌های شبکه نوری را با اتصال آن‌ها به تنه MPO و کابل‌های پچ تسهیل و تسریع می‌کنند.

مرجع سینگل‌مود MPO: IEC 61754-7

جزئیات محفظه سینگل‌مود MPO:

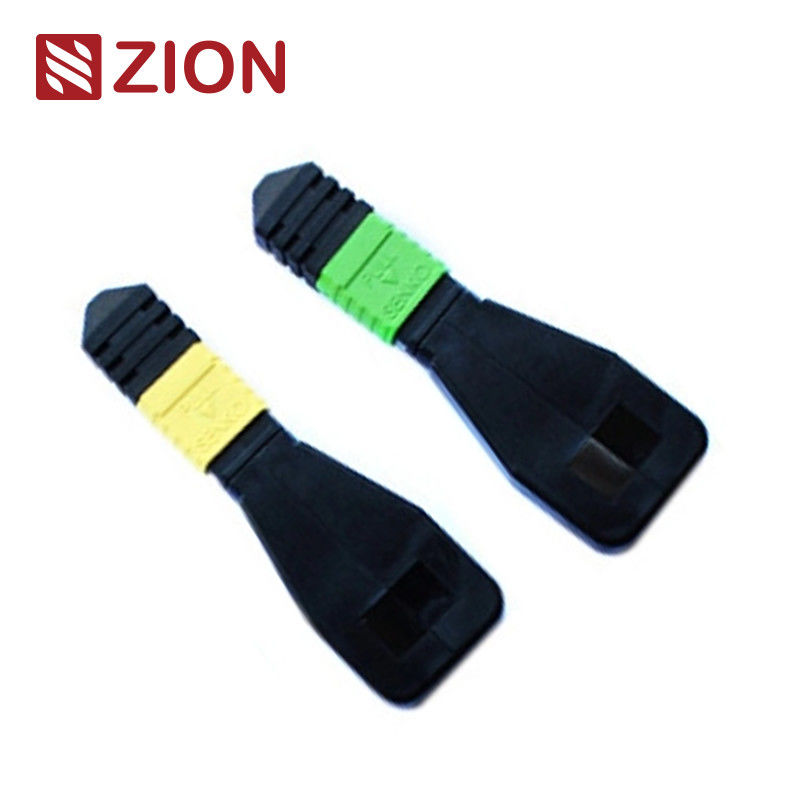

• SM APC: کانکتورهای سبز + بوت مشکی (MPO با تلفات استاندارد)
• SM APC: کانکتورهای زرد + بوت مشکی (MPO با تلفات فوق‌العاده کم)

مرجع مالتی‌مود MPO: IEC 61754-7

جزئیات محفظه مالتی‌مود MPO:

• OM1 & OM2 PC: کانکتورهای بژ + بوت مشکی (MPO با تلفات استاندارد)
• OM3 & OM4 PC: کانکتورهای آبی + بوت مشکی (MPO با تلفات استاندارد و فوق‌العاده کم)
• OM3 & OM4 PC: کانکتورهای بنفش Heather + بوت مشکی (MPO با تلفات استاندارد)

• مطابق با استاندارد IEC IEC-61754-7; IEC61755، Telcordia GR-1435-CORE، JIS C5982; TIA-604-5(FOCIS5)
• کابل‌کشی ساخت‌یافته طبق TIA-568-C
• مطابق با 10G Fiber Channel
• مطابق با 40G و 100G IEEE 802.3

یک تست لوپ‌بک شامل ارسال سیگنال از یک دستگاه ارتباطی و بازگرداندن آن به همان دستگاه برای تأیید عملکرد صحیح یا عیب‌یابی گره‌های شبکه معیوب است. لوپ‌بک‌های نوری به‌طور خاص قابلیت اطمینان عملیاتی دستگاه‌ها را با مسیریابی سیگنال ساطع شده از انتهای انتقال (Tx) یک مؤلفه فعال به انتهای دریافت (Rx) همان مؤلفه با استفاده از کابل‌ها یا ماژول‌های لوپ‌بک فیبر نوری تأیید می‌کنند.

تست لوپ‌بک فیبر نوری معمولاً برای بررسی فرستنده‌ها و گیرنده‌های فیبر نوری استفاده می‌شود. از آنجایی که فرستنده‌ها و گیرنده‌ها دارای پورت‌های جداگانه برای دریافت و انتقال سیگنال‌های نوری هستند، آزمایش این پورت‌ها برای نگهداری ضروری است. فرآیند آزمایش، سیگنال لیزر را از پورت فرستنده به پورت گیرنده هدایت می‌کند، سپس الگوهای ارسالی و دریافتی را مقایسه می‌کند تا اطمینان حاصل شود که یکسان و بدون خطا هستند.

• هم‌مکان با فرستنده‌ها و گیرنده‌های رابط 40G یا 100G MPO/MPO
• برای آزمایش قابلیت انتقال و حساسیت گیرنده تجهیزات شبکه فیبر نوری استفاده می‌شود

هنگام انتخاب یک لوپ‌بک برای فرستنده‌ها و گیرنده‌های خاص، نوع کانکتور، نوع پولیش و نوع کابل را در نظر بگیرید. جداول زیر راهنمایی انتخاب را برای ماژول‌های فرستنده و گیرنده که معمولاً استفاده می‌شوند، ارائه می‌دهند.

• 7236013 ZCM1111HXA: ماژول/کابل لوپ‌بک فیبر نوری 8F MPO SM
• 7236014 ZCM1121HXA: ماژول/کابل لوپ‌بک فیبر نوری 12F MPO SM
• 7236015 ZCM1141HXA: ماژول/کابل لوپ‌بک فیبر نوری 24F MPO SM
• 7236016 ZCM1116HXA: ماژول/کابل لوپ‌بک فیبر نوری 8F MPO OM3
• 7236017 ZCM1126HXA: ماژول/کابل لوپ‌بک فیبر نوری 12F MPO OM3
• 7236018 ZCM1146HXA: ماژول/کابل لوپ‌بک فیبر نوری 24F MPO OM3
• 7236019 ZCM1117HXA: ماژول/کابل لوپ‌بک فیبر نوری 8F MPO OM4
• 7236020 ZCM1127HXA: ماژول/کابل لوپ‌بک فیبر نوری 12F MPO OM4
• 723602: ZCM1147HXA: ماژول/کابل لوپ‌بک فیبر نوری 24F MPO OM4
• 7236022 ZCM2111HXA: ماژول/کابل لوپ‌بک فیبر نوری 8F MTP SM
• 7236023 ZCM2121HXA: ماژول/کابل لوپ‌بک فیبر نوری 12F MTP SM
• 7236024 ZCM2141HXA: ماژول/کابل لوپ‌بک فیبر نوری 24F MTP SM
• 7236025 ZCM2116HXA: ماژول/کابل لوپ‌بک فیبر نوری 8F MTP OM3
• 7236026 ZCM2126HXA: ماژول/کابل لوپ‌بک فیبر نوری 12F MTP OM3
• 7236027 ZCM2146HXA: ماژول/کابل لوپ‌بک فیبر نوری 24F MTP OM3
• 7236028 ZCM2117HXA: ماژول/کابل لوپ‌بک فیبر نوری 8F MTP OM4
• 7236029 ZCM2127HXA: ماژول/کابل لوپ‌بک فیبر نوری 12F MTP OM4
• 7236030 ZCM2147HXA: ماژول/کابل لوپ‌بک فیبر نوری 24F MTP OM4

کابل‌های فیبر نوری ما در ظروف با محافظت خوب و به‌راحتی قابل حمل بسته‌بندی می‌شوند که توسط OMC به‌صورت استاندارد برچسب‌گذاری و علامت‌گذاری شده‌اند. اندازه‌های کارتن موجود شامل 34×22×15 سانتی‌متر، 44×34×24 سانتی‌متر و 54×39×34 سانتی‌متر است. انتخاب کارتن به مقدار سفارش بستگی دارد. گزینه‌های بسته‌بندی سفارشی در دسترس هستند.

ما خدمات جامع OEM/ODM از جمله موارد زیر را ارائه می‌دهیم:

• رنگ کابل، متن چاپ، جنس روکش کابل، رنگ کانکتور
• برچسب‌های OEM، حلقه‌های شناسایی، برچسب‌های کابل، جعبه‌ها، علائم حمل و نقل
• سطوح کیفیت مختلف برای پاسخگویی به نیازهای خاص
