ماژول لوپ‌بک فیبر نوری MPO OM4 با 24 فیبر برای تست شبکه 40/100G

24 Fibers MPO OM4 Fiber Optic Loopback Module for 40/100G Network Testing
24 Fibers MPO OM4 Fiber Optic Loopback Module for 40/100G Network Testing
اطلاعات پایه
محل منبع: چین
نام تجاری: HELLOSIGNAL® OR OEM
مقدار حداقل تعداد سفارش: 50 عدد
جزئیات بسته بندی: 10 کامپیوتر / کیسه پلاستیکی
زمان تحویل: به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت: T/T
قابلیت ارائه: بدون محدودیت
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
قطر فیبر: 50/125um، 62.5/125um از دست دادن درج: MM~1.0dB
ضرر برگشتی: MM - 25dB تست درج-کشش: 500 برابر، IL~0.5dB
دمای عملیاتی (℃): -40℃~ +80℃
برجسته کردن:

ماژول 24 Fibers MPO Loopback,کابل فیبر نوری OM4 Loopback,40/100G تست شبکه MPO Loopback Assembly

,

OM4 Fiber Optic Loopback Cable

,

40/100G Network Testing MPO Loopback Assembly

توضیحات محصول

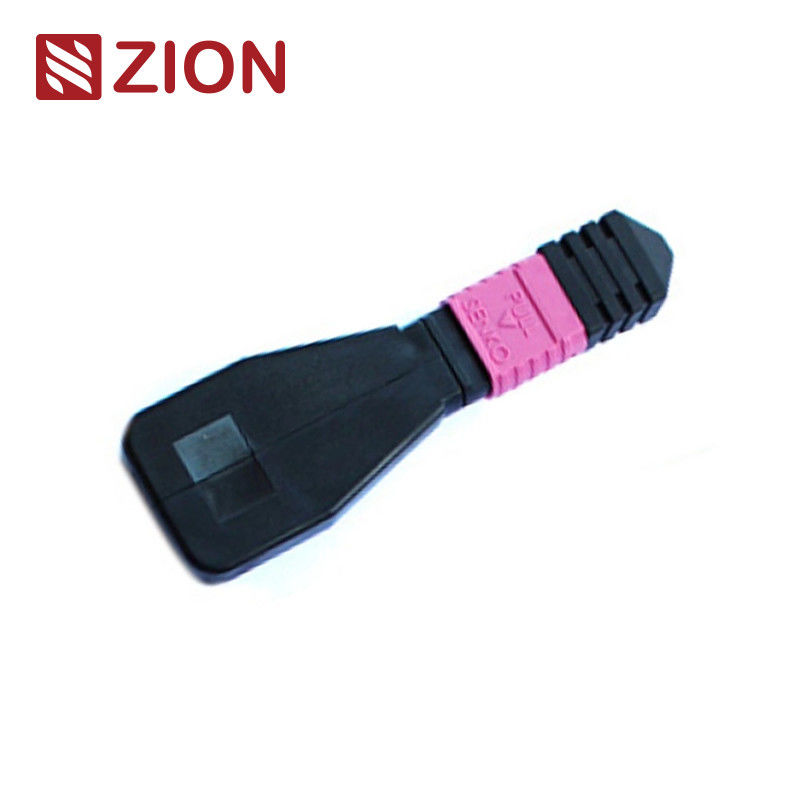

ماژول / کابل لوپ‌بک فیبر نوری MPO OM4 با 24 فیبر
ماژول لوپ‌بک فیبر نوری MPO OM4 با عملکرد بالا که برای آزمایش و تأیید تجهیزات شبکه در محیط‌های مرکز داده 40G/100G طراحی شده است.
ماژول لوپ‌بک فیبر نوری MPO OM4 با 24 فیبر برای تست شبکه 40/100G 0
شناسایی محصول
کد Zion: ZCM1117HXA1
توضیحات Zion: ماژول / کابل لوپ‌بک فیبر نوری MPO OM4 با 8 فیبر
مروری بر محصول
لوپ‌بک MPO شامل خطوط جامپر حلقه پشتی MPO در پیکربندی LOOPBACK است که هر دو انتهای فیبر را به یک کانکتور MPO متصل می‌کند تا یک مسیر نور کامل را در داخل همان کانکتور ایجاد کند. این امر امکان آزمایش جامع ظرفیت راه‌اندازی دستگاه و حساسیت دریافت را فراهم می‌کند، به‌ویژه در ارتباطات شبکه 40/100G.
این لوپ‌بک‌ها با بازگرداندن سیگنال‌ها به منبع، به‌طور موثر پدیده‌های مختلف شبکه را شناسایی می‌کنند و آزمایش و ارزیابی قابل اعتمادی از اجزای جداگانه یا رابط‌ها در شبکه‌های فیبر نوری ارائه می‌دهند.
گزینه‌های پیکربندی
موجود در پیکربندی‌های مدار فیبر نوری متعدد برای تطبیق کانکتورهای MPO 8 هسته‌ای، 12 هسته‌ای و 24 هسته‌ای با پیکربندی‌های فیبر مختلف برای مطابقت با الزامات پورت تست خاص.
  • ماژول لوپ‌بک فیبر MPO 8F: فرستنده‌ها و گیرنده‌ها را با رابط MPO - دستگاه‌های 40GBASE-SR4/CSR4 QSFP+ تأیید و آزمایش می‌کند
  • ماژول لوپ‌بک فیبر MPO 12F: فرستنده‌ها و گیرنده‌ها را با رابط MPO - دستگاه‌های 40GBASE-SR4 QSFP+ یا 100GBASE-SR4 تأیید و آزمایش می‌کند
  • ماژول لوپ‌بک فیبر MPO 24F: فرستنده‌ها و گیرنده‌ها را با رابط MPO - دستگاه‌های 100GBASE-SR10 CXP/CFP تأیید و آزمایش می‌کند
کاربردهای تست
ماژول‌های لوپ‌بک MPO سیگنال‌های حلقه‌ای را برای آزمایش عملکردهای ارسال و دریافت ارائه می‌دهند. به‌طور گسترده در محیط‌های آزمایش، به‌ویژه در شبکه‌های 40G و 100G نوری موازی استفاده می‌شود.
لوپ‌بک‌ها به‌طور خاص برای اتصال موقعیت‌های فرستنده (TX) و گیرنده (RX) رابط‌های فرستنده و گیرنده MPO طراحی شده‌اند. آنها آزمایش افت درج (IL) بخش‌های شبکه نوری را با اتصال به تنه MPO و کابل‌های پچ تسهیل و تسریع می‌کنند.
استانداردهای کانکتور
MPO Singlemode
مرجع: IEC 61754-7
جزئیات محفظه:
  • SM APC: کانکتورهای سبز + بوت مشکی (MPO با افت استاندارد)
  • SM APC: کانکتورهای زرد + بوت مشکی (MPO با افت فوق‌العاده کم)
MPO Multimode
مرجع: IEC 61754-7
جزئیات محفظه:
  • OM1 & OM2 PC: کانکتورهای بژ + بوت مشکی (MPO با افت استاندارد)
  • OM3 & OM4 PC: کانکتورهای آبی + بوت مشکی (MPO با افت استاندارد و فوق‌العاده کم)
  • OM3 & OM4 PC: کانکتورهای بنفش Heather + بوت مشکی (MPO با افت استاندارد)
مطابق با استاندارد IEC IEC-61754-7; IEC61755، Telcordia GR-1435-CORE، JIS C5982; TIA-604-5(FOCIS5) برای کابل‌کشی ساختاریافته طبق TIA-568-C
مطابق با 10G Fiber Channel
مطابق با 40G و 100G IEEE 802.3
جزئیات مواد
ماژول لوپ‌بک فیبر نوری MPO OM4 با 24 فیبر برای تست شبکه 40/100G 1
مشخصات نوری
پارامتر مشخصات
نوع فیبر چند حالته
قطر فیبر 50/125um, 62.5/125um
افت درج MM < 1.0dB
افت بازگشت MM > 25dB
تست درج-کشش 500 بار، IL < 0.5dB
دمای عملیاتی -40℃ تا +80℃
تست لوپ‌بک فیبر نوری
تست لوپ‌بک شامل ارسال سیگنال از یک دستگاه ارتباطی و بازگرداندن آن به همان دستگاه برای تأیید عملکرد صحیح یا عیب‌یابی گره‌های شبکه معیوب است.
برای تست لوپ‌بک فیبر نوری، لوپ‌بک‌های نوری قابلیت اطمینان عملیاتی دستگاه‌ها را تأیید می‌کنند. با استفاده از کابل‌ها یا ماژول‌های لوپ‌بک فیبر نوری برای انتقال داده، سیگنال ساطع شده توسط دستگاه از انتهای ارسال (Tx) یک مؤلفه فعال به انتهای دریافت (Rx) همان مؤلفه حلقه می‌شود.
برنامه‌ها
کابل‌های مهار مستقیم 12F MPO-LC/SC/FC/ST برای 40G LR4 PSM، 40GBASE-SR4، 40G QSFP+ PLR4 و برنامه‌های مرکز داده با چگالی بالا طراحی شده‌اند. بهینه شده برای الزامات مرکز داده با چگالی بالا 10/40/100G.
تمام کانکتورهای OMC MPO از Senko/Nissin/Sumitomo تهیه می‌شوند. کابل‌های پچ فیبر MPO مجموعه‌های کابلی با چگالی بالا هستند که در سه ناحیه اصلی استفاده می‌شوند:
  • برنامه‌های مرکز داده با محیط‌های با چگالی بالا
  • نصب فیبر به ساختمان
  • برنامه‌های اتصال داخلی در تجهیزات فیبر
ماژول لوپ‌بک فیبر نوری MPO OM4 با 24 فیبر برای تست شبکه 40/100G 2
قوانین نام‌گذاری و تأیید سفارش
ماژول لوپ‌بک فیبر نوری MPO OM4 با 24 فیبر برای تست شبکه 40/100G 3
کانکتور و Fiber Channel
ماژول لوپ‌بک فیبر نوری MPO OM4 با 24 فیبر برای تست شبکه 40/100G 4
قطبیت (تراز کانال)
ماژول لوپ‌بک فیبر نوری MPO OM4 با 24 فیبر برای تست شبکه 40/100G 5
راهنمای انتخاب فرستنده و گیرنده
هنگام انتخاب یک لوپ‌بک برای فرستنده‌ها و گیرنده‌های خاص، نوع کانکتور، نوع پولیش و سازگاری نوع کابل را در نظر بگیرید. جداول زیر راهنمایی انتخاب را برای ماژول‌های فرستنده و گیرنده معمولاً استفاده شده ارائه می‌دهند.
ماژول لوپ‌بک فیبر نوری MPO OM4 با 24 فیبر برای تست شبکه 40/100G 6 ماژول لوپ‌بک فیبر نوری MPO OM4 با 24 فیبر برای تست شبکه 40/100G 7
این راهنما انتخاب‌های لوپ‌بک فیبر خاص را برای رایج‌ترین فرستنده‌ها و گیرنده‌های فیبر نوری پوشش می‌دهد. برای سایر ماژول‌های فرستنده و گیرنده که ذکر نشده‌اند، انتخاب را می‌توان با بررسی نوع رابط، الزامات تماس فیزیکی و مشخصات نوع کابل تعیین کرد.
محصولات لوپ‌بک فیبر نوری MPO Hot Zion Communication
7236013 ZCM1111HXA: ماژول / کابل لوپ‌بک فیبر نوری MPO SM 8F
7236014 ZCM1121HXA: ماژول / کابل لوپ‌بک فیبر نوری MPO SM 12F
7236015 ZCM1141HXA: ماژول / کابل لوپ‌بک فیبر نوری MPO SM 24F
7236016 ZCM1116HXA: ماژول / کابل لوپ‌بک فیبر نوری MPO OM3 8F
7236017 ZCM1126HXA: ماژول / کابل لوپ‌بک فیبر نوری MPO OM3 12F
7236018 ZCM1146HXA: ماژول / کابل لوپ‌بک فیبر نوری MPO OM3 24F
7236019 ZCM1117HXA: ماژول / کابل لوپ‌بک فیبر نوری MPO OM4 8F
7236020 ZCM1127HXA: ماژول / کابل لوپ‌بک فیبر نوری MPO OM4 12F
7236021 ZCM1147HXA: ماژول / کابل لوپ‌بک فیبر نوری MPO OM4 24F
7236022 ZCM2111HXA: ماژول / کابل لوپ‌بک فیبر نوری MTP SM 8F
7236023 ZCM2121HXA: ماژول / کابل لوپ‌بک فیبر نوری MTP SM 12F
7236024 ZCM2141HXA: ماژول / کابل لوپ‌بک فیبر نوری MTP SM 24F
7236025 ZCM2116HXA: ماژول / کابل لوپ‌بک فیبر نوری MTP OM3 8F
7236026 ZCM2126HXA: ماژول / کابل لوپ‌بک فیبر نوری MTP OM3 12F
7236027 ZCM2146HXA: ماژول / کابل لوپ‌بک فیبر نوری MTP OM3 24F
7236028 ZCM2117HXA: ماژول / کابل لوپ‌بک فیبر نوری MTP OM4 8F
7236029 ZCM2127HXA: ماژول / کابل لوپ‌بک فیبر نوری MTP OM4 12F
7236030 ZCM2147HXA: ماژول / کابل لوپ‌بک فیبر نوری MTP OM4 24F
بسته‌بندی
این کابل‌های فیبر نوری در ظروف با محافظت خوب و با قابلیت جابجایی آسان بسته‌بندی می‌شوند که توسط OMC به عنوان استاندارد برچسب‌گذاری و علامت‌گذاری شده‌اند.
اندازه‌های کارتن استاندارد:
  • 34 × 22 × 15 سانتی‌متر
  • 44 × 34 × 24 سانتی‌متر
  • 54 × 39 × 34 سانتی‌متر
انتخاب کارتن به مقدار سفارش بستگی دارد. گزینه‌های بسته‌بندی سفارشی در دسترس هستند.
ماژول لوپ‌بک فیبر نوری MPO OM4 با 24 فیبر برای تست شبکه 40/100G 8
خدمات OEM/ODM
گزینه‌های سفارشی‌سازی موجود شامل:
  • رنگ کابل، متن چاپ، جنس روکش کابل، رنگ کانکتورها
  • برچسب‌های OEM، حلقه‌های شناسایی، برچسب‌های کابل، جعبه‌ها، علائم حمل و نقل
  • سطوح کیفیت مختلف برای پاسخگویی به الزامات خاص
ماژول لوپ‌بک فیبر نوری MPO OM4 با 24 فیبر برای تست شبکه 40/100G 9
