کابل اصلی MTP 24 رشته OM4 LSZH متر سفارشی برای مراکز داده با تراکم بالا

24 Fibers OM4 LSZH MTP Trunk Cable Custom Meters for High-Density Data Centers
24 Fibers OM4 LSZH MTP Trunk Cable Custom Meters for High-Density Data Centers
اطلاعات پایه
محل منبع: چین
نام تجاری: HELLOSIGNAL® OR OEM
مقدار حداقل تعداد سفارش: 50 عدد
جزئیات بسته بندی: 10 کامپیوتر / کیسه پلاستیکی
زمان تحویل: به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت: T/T
قابلیت ارائه: بدون محدودیت
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
ماندگاری: <0.3dB تغییر معمولی، 200 جفت گیری قابلیت تعویض: ≤0.2dB
استحکام کششی: >70N زمان اتصال به برق: > 600
دمای عملیاتی (℃): -40 تا + 85 درجه سانتیگراد
برجسته کردن:

کابل 24 فیبر MTP Trunk,کابل پچ OM4 MTP,کابل فیبر LSZH MTP

,

OM4 MTP Patch Cord

,

LSZH MTP Fiber Cable

توضیحات محصول

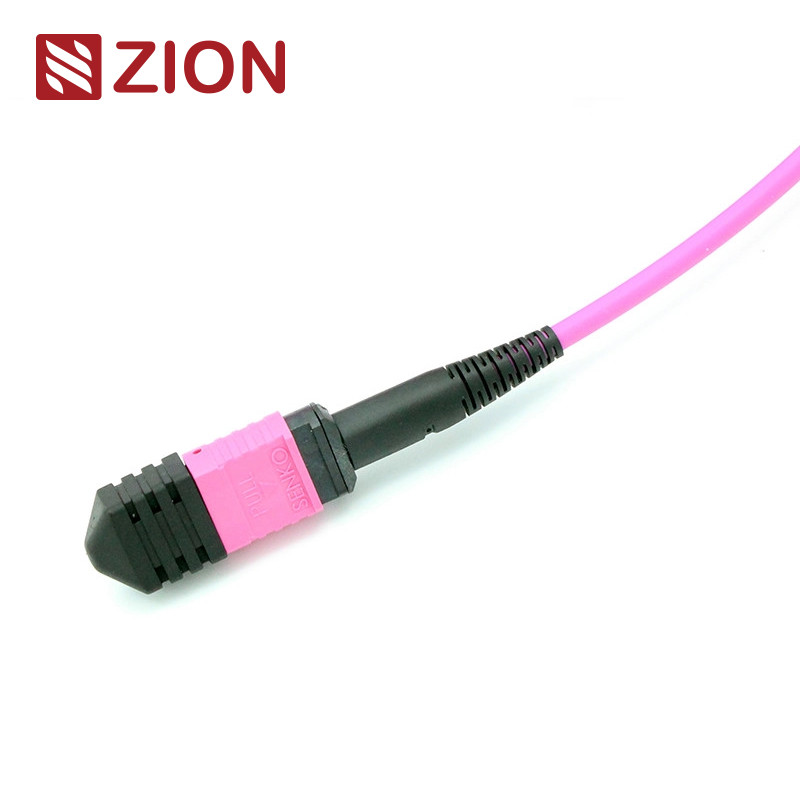

کابل ترانک MTP ماده به MTP ماده OM4 3.0mm LSZH 24 فیبر
کد Zion: ZCM2158HMA1X
توضیحات Zion: کابل ترانک MTP ماده به MTP ماده OM4 3.0mm LSZH 24 فیبر MTP متر سفارشی
کابل اصلی MTP 24 رشته OM4 LSZH متر سفارشی برای مراکز داده با تراکم بالا 0
کانکتور MTP یک کانکتور فشاری چند فیبری است که برای کاربردهای فیبر نوری با چگالی بالا طراحی شده است. این سیستم اتصال از پیش متراکم عمدتاً در محیط‌های مرکز داده، کاربردهای فیبر به ساختمان و اتصالات داخلی در تجهیزات فرستنده و گیرنده نوری مانند دستگاه‌های 40G، 100G و QSFP+ استفاده می‌شود.
انواع کانکتور MTP بر اساس مقررات IEC 61754-7 بر اساس تعداد هسته (تعداد آرایه)، جنسیت (نر/ماده) و قطبیت (PC یا APC) متمایز می‌شوند.
بررسی اجمالی محصول
این کابل پچ کورد فیبر MTP-MTP 3.0mm LSZH با کانکتورهای MTP در هر دو انتها خاتمه یافته است که برای اتصال ماژول های MTP به یکدیگر به عنوان یک پیوند دائمی طراحی شده است. این کابل ها که با 12، 24، 48، 60، 72، 96 و 144 فیبر موجود هستند، از سرعت های تا 10/40/100 گیگابیت بر ثانیه راه حل های مرکز داده پشتیبانی می کنند.
کاربردهای کلیدی
  • اتصال متقابل کاست ها، پنل ها یا فن اوت های MTP مقاوم
  • استقرار سریع کابل کشی ستون فقرات با چگالی بالا در مراکز داده
  • محیط های با تعداد فیبر بالا که نیاز به انعطاف پذیری و راحتی دارند
  • اتصالات مستقیم اپتیک 40G QSFP+ SR4، 40G QSFP+ CSR4 و 100G QSFP28 SR4
استانداردهای صنعتی
MTP Singlemode
مرجع: EIA/TIA-604-5
SM APC: کانکتورهای سبز + بوت مشکی (MTP با تلفات استاندارد)
SM APC: کانکتورهای زرد + بوت مشکی (MTP با تلفات فوق العاده کم)
MTP Multimode
مرجع: EIA/TIA-604-5
OM1&OM2 PC: کانکتورهای بژ + بوت مشکی
OM3&OM4 PC: کانکتورهای آبی + بوت مشکی
OM3&OM4 PC: کانکتورهای بنفش Heather + بوت مشکی
استانداردهای انطباق
  • استاندارد IEC IEC-61754-7; مطابق با IEC61755
  • مطابق با Telcordia GR-1435-CORE، JIS C5982
  • مطابق با TIA-604-5 (FOCIS5)
  • کابل کشی ساخت یافته طبق TIA-568-C
  • مطابق با 10G Fiber Channel
  • مطابق با 40G و 100G IEEE 802.3
مشخصات نوری
افت درج
نوع افت استاندارد افت فوق العاده کم
Singlemode (APC 8 درجه جلا) ≤0.75dB (حداکثر)، ≤0.50dB (معمولی) ≤0.35dB (حداکثر)، ≤0.20dB (معمولی)
Multimode (پولیش PC Flat) ≤0.6dB (حداکثر)، ≤0.50dB (معمولی) ≤0.35dB (حداکثر)، ≤0.20dB (معمولی)
افت بازگشت
نوع مقدار
Singlemode (APC 8 درجه جلا) ≥60dB
Multimode (پولیش PC Flat) ≥25dB
ویژگی های عملکرد
  • دوام: تغییر معمولی <0.3dB (200 جفت)
  • قابلیت تعویض: ≤0.2dB
  • تست درج و بیرون کشیدن: 500 بار، IL < 0.5dB
  • مقاومت کششی: >70N
  • زمان های اتصال: >600
  • دمای عملیاتی: -40°C تا +85°C
ویژگی های محصول
  • افت درج کم، افت بازگشت بالا
  • کانکتور چند فیبری مبتنی بر MT با 4، 8، 12 و 24 ترمینال فیبر
  • راه حل اقتصادی برای خاتمه انبوه فیبر
  • طراحی شده برای کاربردهای SM و MM با تلفات کم و تلفات استاندارد
  • گزینه های کابل گرد مقاوم، کابل بیضی و روبان برهنه
  • محفظه های کدگذاری شده با رنگ برای شناسایی آسان نوع فیبر و نوع پولیش
  • تکرارپذیری و قابلیت تعویض عالی
برنامه های کاربردی اولیه
  • محیط های مرکز داده با چگالی بالا
  • نصب فیبر به ساختمان
  • اتصالات داخلی در تجهیزات فیبر نوری
کابل اصلی MTP 24 رشته OM4 LSZH متر سفارشی برای مراکز داده با تراکم بالا 1
زبانه Push Pull برای Senko MTP
کابل اصلی MTP 24 رشته OM4 LSZH متر سفارشی برای مراکز داده با تراکم بالا 2
مشخصات کابل ترانک MTP-MTP 24F
کابل اصلی MTP 24 رشته OM4 LSZH متر سفارشی برای مراکز داده با تراکم بالا 3
تحمل طول
طول کلی (L) بر حسب متر تحمل طول بر حسب سانتی متر
0 < L < 1 +5/-0
1 < L < 10 +10/-0
10 < L < 40 +15/-0
40 < L +0.5% x L/-0
راه حل های قطبیت
سه روش اتصال به حفظ قطبیت مناسب MTP/MTP برای عملکرد نوری قابل اعتماد کمک می کند.
کابل اصلی MTP 24 رشته OM4 LSZH متر سفارشی برای مراکز داده با تراکم بالا 4
راه حل قطبیت Base-24
کابل MTP/MTP 24 فیبر، مهاجرت به شبکه های 100G را با دو برابر کردن تراکم کابل کشی 12 فیبر در همان ردپا تسهیل می کند. این تعداد فیبر را کاهش می دهد، مسیرهای کابل را به حداقل می رساند و جریان هوا را بهبود می بخشد. OMC کابل MTP/MTP نوع A (کلید به سمت بالا به کلید به سمت پایین) را با کاست های نوع A و نوع AF برای اتصال ساده توصیه می کند.
کابل اصلی MTP 24 رشته OM4 LSZH متر سفارشی برای مراکز داده با تراکم بالا 5
محصولات مرتبط
  • ZCM1122HIA1: MPO ماده به MPO ماده SM 3.0mm LSZH 12 فیبر
  • ZCM1152HIA1: MPO ماده به MPO ماده SM 3.0mm LSZH 24 فیبر
  • ZCM1127HLA1: MPO ماده به MPO ماده OM3 3.0mm LSZH 12 فیبر
  • ZCM1157HLA1: MPO ماده به MPO ماده OM3 3.0mm LSZH 24 فیبر
  • ZCM1128HMA1: MPO ماده به MPO ماده OM4 3.0mm LSZH 12 فیبر
  • ZCM1158HMA1: MPO ماده به MPO ماده OM4 3.0mm LSZH 24 فیبر
  • ZCM2122HIA1: MTP ماده به MTP ماده SM 3.0mm LSZH 12 فیبر
  • ZCM2152HIA1: MTP ماده به MTP ماده SM 3.0mm LSZH 24 فیبر
  • ZCM2127HLA1: MTP ماده به MTP ماده OM3 3.0mm LSZH 12 فیبر
  • ZCM2157HLA1: MTP ماده به MTP ماده OM3 3.0mm LSZH 24 فیبر
  • ZCM2128HMA1: MTP ماده به MTP ماده OM4 3.0mm LSZH 12 فیبر
  • ZCM2158HMA1: MTP ماده به MTP ماده OM4 3.0mm LSZH 24 فیبر
بسته بندی
کابل های فیبر نوری ما به طور استاندارد در کارتن های محافظ با برچسب OMC بسته بندی می شوند. اندازه های کارتن موجود شامل 34×22×15 سانتی متر، 44×34×24 سانتی متر و 54×39×34 سانتی متر است که بر اساس مقدار سفارش انتخاب شده است. گزینه های بسته بندی سفارشی در دسترس هستند.
کابل اصلی MTP 24 رشته OM4 LSZH متر سفارشی برای مراکز داده با تراکم بالا 6
خدمات OEM/ODM
  • رنگ کابل سفارشی، چاپ و مواد ژاکت
  • برچسب زدن OEM، حلقه های شناسایی و برچسب های کابل
  • طراحی جعبه سفارشی و علائم حمل و نقل
  • سطوح کیفیت مختلف موجود
کابل اصلی MTP 24 رشته OM4 LSZH متر سفارشی برای مراکز داده با تراکم بالا 7
