خانه > محصولات> MPO MTP> 24 فیبر MTP Female به MTP Female OM4 3.0mm LSZH MTP Trunk Cable مترهای سفارشی

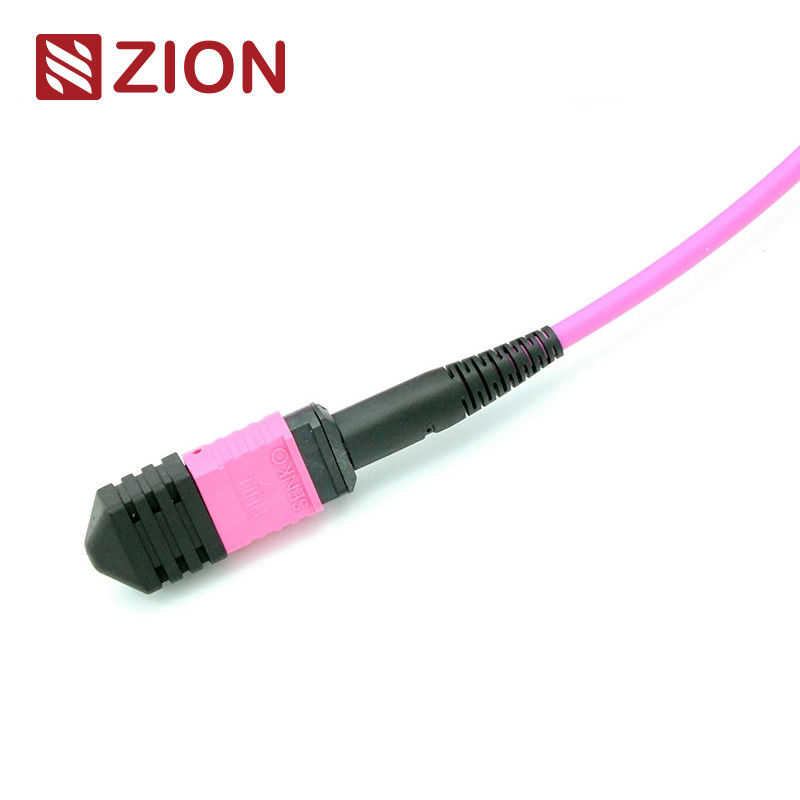

24 فیبر MTP Female به MTP Female OM4 3.0mm LSZH MTP Trunk Cable مترهای سفارشی

24 Fibers MTP Female To MTP Female OM4 3.0mm LSZH MTP Trunk Cable Custom Meters

اطلاعات پایه

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	50 عدد
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	بدون محدودیت

بهترین قیمت اکنون تماس بگیرید

اطلاعات تکمیلی

دوام:	<0.3dB تغییر معمولی، 200 جفت گیری	قابلیت تعویض:	≤0.2dB
قدرت کششی:	>70N	زمان اتصال به برق:	> 600
دمای عملیاتی (℃):	-40 تا + 85 درجه سانتیگراد

توضیحات محصول

MTP زنانه به MTP زنانه OM4 3.0mm LSZH 24 فیبر

کد و توصیف زایون

کد صیون: ZCM2158HMA1X
صیون توصیف: MTP زنانه به MTP زنانه OM4 3.0mm LSZH 24 فیبر MTP کابل ستون سفارشی متر

کانکتور MTP یک نوع کانکتور فیبر است. MTP (Multi-Fiber Push On) یک نوع کانکتور فیبر چند هسته است.سیستم پیش اتصال فیبر با تراکم بالا MTP در حال حاضر عمدتا در محیط های با تراکم بالا از مراکز داده استفاده می شود، کاربرد فیبر نوری در ساختمان و برنامه های اتصال داخلی در داخل تجهیزات گیرنده نوری مانند دستگاه نوری، 40G، 100G، QSFP +.

انواع کانکتورهای MTP بر اساس مقررات IEC 61754-7 متمایز می شوند: شماره های هسته (شماره آرایه) ، سر مرد (مرد، زن) ، قطب (PC یا APC).

MTP-MTP 3.0mm LSZH Fiber Patch Cord. کابل Fiber Patch Cord MTP با کانکتور MTP در هر دو سر به پایان می رسد. MTP Fiber Patch Cord ماژول های MTP را به عنوان یک پیوند دائمی به هم متصل می کند.فايبر پاتچ كابل در دسترس هستند با 12، 24، 48،60،7296،144fibers. پشتیبانی از سرعت تا 10/40/100Gbps راه حل های مرکز داده. آنها به طور معمول برای اتصال بین کیست ها، پانل ها یا فن های MTP مقاوم پذیرفته می شوند،و تسهیل گسترش سریع کابل های ستون فقرات با چگالی بالا در مراکز داده و سایر محیط های فیبر بالاعلاوه بر این، MTP همچنین انعطاف پذیری و راحتی زیادی را فراهم می کند هنگامی که شما باید سبک کانکتور را در پانل های پچ تغییر دهید.فقط نصب یک کاست جدید با سبک کانکتور جدید در سمت crossconnect پنل پچ.

سیم پیچ فیبر 12F MTP-MTP برای اتصال مستقیم 40G QSFP + SR4 ، 40G QSFP + CSR4 و 100G QSFP28 SR4 و مرکز داده با چگالی بالا طراحی شده است.

کانکتورها ۰ استاندارد صنعتی

MTP حالت تکمرجع:EIA/TIA-604-5

MTP حالت تکجزئیات مسکن:SM APC: کانکتورهای سبز + کفش سیاه (MTP از دست دادن استاندارد)
SM APC: کانکتورهای زرد + کفش سیاه (MTP با زیان بسیار کم)

MTP Multimodeمرجع:EIA/TIA-604-5

MTP Multimodeجزئیات مسکن:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (Standard Loss MTP)
OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet کانکتورهای + بوت سیاه (استانداردی از دست دادن MTP)

مطابق با استاندارد IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) مطابق با کابل های ساختاری در هر TIA-568-C
مطابقت با کانال فیبر 10G
40G و 100G IEEE 802.3

مشخصات نوری

از دست دادن ورودی (MTP) ((IEC 61300-3-34)حالت تک (APC)8 درجه پولیش شده):ضایعات استاندارد:≤0.75dB ((حداکثر) ، ≤0.50dB ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)

ضایعات ورودی ((MTP)) ((IEC 61300-3-34)چند حالت (PC)پولیش صاف):ضایعات استاندارد:≤0.6dB ((حداکثر) ، ≤0.50 ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)

از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)حالت تک (APC 8 درجه پولیش):≤0.3dB

از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)چند حالت (PC flat polish):≤0.3dB

خسارت بازده (MTP)حالت تک (APC)8 درجه پولیش شده):≥60dB(8درجه پوليش)

خسارت بازده (MTP)چند حالت (PC)پولیش صاف):≥25dB

ضایعات بازده ((LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB

ضایعات بازده ((LC/SC/FC/ST):≥35dB

دوام:<0.3dB تغییر معمولی (200 جفت گیری)

قابل تعویض: ≤0.2dB

آزمون ورودی-کشیدگی: 500 برابر، IL<0.5دبي

مقاومت کششی:>70N

زمان وصل:>600

دمای کارحالت تک (APC):-40°C تا +85°C

ویژگی ها

از دست دادن ورودی کم، از دست دادن بازگشت بالا
اتصال چند فايبر مبتنی بر MT، 4،8قطعات پایانی و مجموعه ای از کانکتورهای فیبر 12 و 24
راه حل اقتصادی برای اتمام انبوه فیبر
طراحی شده برای کاربردهای SM و MM با ازای کم و ازای استاندارد
گزینه های کابلی گرد، کابلی بیضی و نوار برهنه در دسترس است
محفظه های کد شده رنگی برای تمایز نوع فیبر، نوع پولیش و/یا نوع کانکتور
خوب در تکرار و قابل تعویض

درخواست

تمام کانکتورهای MTP OMC از Senko / Nissin / Sumitomo هستند. MTP Patch Cord یک نوع مجموعه کابل با چگالی بالا است که به طور کلی در سه زمینه مورد استفاده قرار می گیرد.

برنامه مرکز داده با محیط با چگالی بالا
فايبر نوري به ساختمان
کاربرد کانکتور داخلی در تجهیزات فیبر

قوانین نامگذاری و اطلاعات تایید سفارش:

24 فیبر MTP Female به MTP Female OM4 3.0mm LSZH MTP Trunk Cable مترهای سفارشی 1

برای Senko MTP، Tab Pull را فشار دهید.

24 فیبر MTP Female به MTP Female OM4 3.0mm LSZH MTP Trunk Cable مترهای سفارشی 2

MTP-MTP 24F نقشه کابل.

24 فیبر MTP Female به MTP Female OM4 3.0mm LSZH MTP Trunk Cable مترهای سفارشی 3

طول کلی ((L)) ((m))						طول تحمل ((cm)
0						+5/-0
1						+10/-0
10						+15/-0
40						️+0.5٪ x L/-0

سه روش اتصال به حفظ قطب پذیری مناسب MTP کمک می کند

24 فیبر MTP Female به MTP Female OM4 3.0mm LSZH MTP Trunk Cable مترهای سفارشی 4

راه حل قطبی ۲۴ پایه

برای دستیابی به تقاضای افزایش یافته برای پهنای باند بالاتر، کابل MTP / MTP 24 فیبر برای تسهیل مهاجرت به شبکه 100G معرفی می شود.اين دو برابر چگالي کابل هاي 12 فايبر در همان اثر انگشتاین امر باعث کاهش تعداد فیبر می شود، امکان مسیر کابل کمتری را فراهم می کند و جریان هوا را بهبود می بخشد. با این حال، حفظ قطبیت کابل بندی MTP / MTP پایه-24 پیچیده تر است.OMC توصیه می کند کابل MTP/MTP نوع A (key-up-to-key-down). با نوع A و نوع AF کاسه ما، نیازی به A-to-A کابل پچ دیگر. روش اتصال در تصویر زیر نشان داده شده است

24 فیبر MTP Female به MTP Female OM4 3.0mm LSZH MTP Trunk Cable مترهای سفارشی 5

کابل گرم زيون کمونيکيشن

7236001 ZCM1122HIA1: MPO زنانه به MPO زنانه SM 3.0mm LSZH 12 فیبر MPO Patch Cord Custom Meters
7236002 ZCM1152HIA1: MPO زنانه به MPO زنانه SM 3.0mm LSZH 24 فیبر MPO Patch Cord Custom Meters
7236003 ZCM1127HLA1: MPO زنانه به MPO زنانه OM3 3.0mm LSZH 12 فیبر MPO Patch Cord Custom Meters
7236004 ZCM1157HLA1: MPO زنانه به MPO زنانه OM3 3.0mm LSZH 24 فیبر MPO Patch Cord Custom Meters
7236005 ZCM1128HMA1: MPO زنانه به MPO زنانه OM4 3.0mm LSZH 12 فیبر MPO Patch Cord Custom Meters
7236006 ZCM1158HMA1: MPO زنانه به MPO زنانه OM4 3.0mm LSZH 24 فیبر MPO Patch Cord Custom Meters
7236007 ZCM2122HIA1: MTP زنانه به MTP زنانه SM 3.0mm LSZH 12 فیبر MTP Patch Cord Custom Meters
7236008 ZCM2152HIA1: MTP زنانه به MTP زنانه SM 3.0mm LSZH 24 فیبر MTP Patch Cord Custom Meters
7236009 ZCM2127HLA1: MTP زنانه به MTP زنانه OM3 3.0mm LSZH 12 فیبر MTP Patch Cord Custom Meters
7236010 ZCM2157HLA1: MTP زنانه به MTP زنانه OM3 3.0mm LSZH 24 فیبر MTP Patch Cord Custom Meters
7236011 ZCM2128HMA1: MTP زنانه به MTP زنانه OM4 3.0mm LSZH 12 فیبر MTP Patch Cord Custom Meters
7236012 ZCM2158HMA1: MTP زنانه به MTP زنانه OM4 3.0mm LSZH 24 فیبر MTP Patch Cord Custom Meters

بسته بندی

اين بسته کابل هاي فايبر آپتيکي که به راحتی قابل استفاده و خوب محافظت شده توسط OMC به صورت پيش فرض برچسب زده شده و علامت گذاری شده است.

اندازه کارتونی استاندارد: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر ؛ 54*39*34 سانتی متر.

بسته بندی می تواند سفارشی شود.

24 فیبر MTP Female به MTP Female OM4 3.0mm LSZH MTP Trunk Cable مترهای سفارشی 6

خدمات OEM / ODM برای شما

رنگ کابل، کلمه چاپی، مواد پوشش کابل، رنگ کانکتور
برچسب OEM، حلقه شناسایی، برچسب کابل,جعبه، علامت های حمل و نقل
