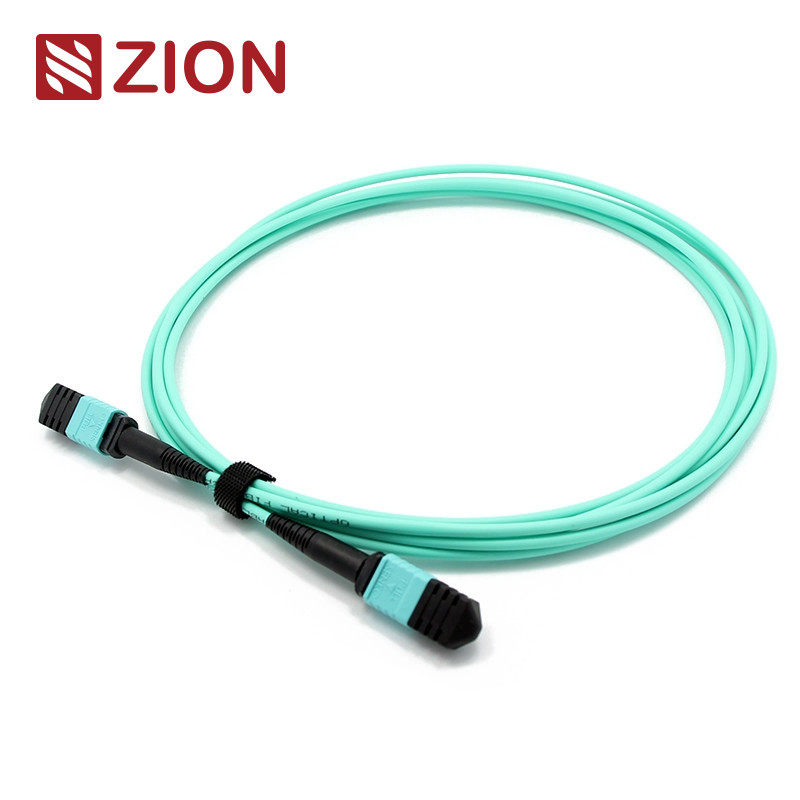

12 فیبر MTP زنانه به MTP زنانه OM3 3.0mm LSZH
MTP با عملکرد بالا زن به زن OM3 3.0mm LSZH 12 فیبر MTP Patch Cord در دسترس در طول های سفارشی برای مراکز داده و کاربردهای فیبر با چگالی بالا.
شناسایی محصول
کد زايون: ZCM2122HIA1X
صیون توضیحات: MTP زنانه به MTP زنانه SM 3.0mm LSZH 12 فیبر MTP Patch Cord Custom Meters
خلاصه ی محصول
کانکتور MTP یک نوع کانکتور چند فیبر است که برای کاربردهای فیبر نوری با چگالی بالا طراحی شده است.سیستم پیش اتصال فیبر با چگالی بالا MTP عمدتاً در محیط های مرکز داده استفاده می شود، کاربردهای فیبر به ساختمان و اتصالات داخلی در تجهیزات گیرنده نوری که از فناوری های 40G، 100G و QSFP+ پشتیبانی می کنند.
انواع کانکتورهای MTP بر اساس مقررات IEC 61754-7 بر اساس تعداد هسته ها، جنسیت (مرد / زن) و قطب (PC یا APC) متمایز می شوند.
این MTP-MTP 3.0mm LSZH Fiber Patch Cord ماژول های MTP را به عنوان یک پیوند دائمی به هم متصل می کند و از سرعت های 10/40/100Gbps در راه حل های مرکز داده پشتیبانی می کند.یا 144 فیبر، این کابل ها گسترش سریع کابل های ستون فقرات با چگالی بالا را در مراکز داده و سایر محیط های فیبر بالا تسهیل می کنند.
سیم پیچ فیبر 12F MTP-MTP به طور خاص برای اتصال مستقیم 40G QSFP + SR4 ، 40G QSFP + CSR4 و 100G QSFP28 SR4 طراحی شده است.
استانداردهای صنعتی
MPO حالت تک
مرجع: EIA/TIA-604-5
جزئیات محفظه: SM APC: کانکتورهای سبز + کفش سیاه (Standard Loss MTP)
SM APC: کانکتورهای زرد + کفش سیاه (MTP با زیان بسیار کم)
MPO Multimode
مرجع: EIA/TIA-604-5
جزئیات محفظه: OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه
OM3&OM4 PC: اتصالات آکو + کفش سیاه
OM3&OM4 PC: Heather Violet کانکتورها + کفش سیاه
- با استاندارد IEC IEC-61754-7، IEC61755، Telcordia GR-1435-CORE، JIS C5982، TIA-604-5 ((FOCIS5) مطابقت دارد.
- کابل های ساختاری بر اساس TIA-568-C
- مطابقت با کانال فیبر 10G
- 40G و 100G IEEE 802.3
مشخصات نوری
از دست دادن ورودی (MPO) ((IEC 61300-3-34)
حالت تک (APC 8 درجه روشن): از دست دادن استاندارد: ≤0.75dB ((حد اکثر) ، ≤0.50dB ((معمول) ؛ از دست دادن بسیار کم: ≤0.35dB ((حد اکثر) ، ≤0.20dB ((معمول)
مولتی مد (PC Flat polish): از دست دادن استاندارد: ≤0.6dB ((حداکثر) ، ≤0.50 ((معمول) ؛ از دست دادن بسیار کم: ≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)
از دست دادن ورودی (LC/SC/FC/ST) ((IEC 61300-3-6)
حالت تک (APC 8 درجه پولیش): ≤0.3dB
چند حالت (PC flat polish): ≤0.3dB
ضایعات بازده (MPO)
حالت تک (APC 8 درجه پولیش): ≥60dB
چند حالت (PC flat polish): ≥25dB
مشخصات اضافی
- دوام: <0.3dB تغییر معمولی (200 جفت گیری)
- قابل تعویض: ≤0.2dB
- تست کشش ورودی: 500 بار، IL<0.5dB
- مقاومت کششی: >70N
- زمان وصل کردن: >600
- دمای کار: -40°C تا +85°C
ویژگی های کلیدی
- از دست دادن ورودی کم، از دست دادن بازگشت بالا
- اتصال چند فايبر مبتنی بر MT، 4،8پایانی از اتصال کننده های فیبر 12 و 24
- راه حل اقتصادی برای پایان دادن به ماس فیبر
- طراحی شده برای کاربردهای SM و MM با ازای کم و ازای استاندارد
- کابل گرد و غلتک، کابل بیضی و گزینه های نوار برهنه
- محفظه های کد شده رنگی برای شناسایی آسان نوع فیبر
- قابل تکرار و قابل تعویض عالی
درخواست ها
12F MPO-LC / SC / FC / ST کابل های کمربند مستقیم برای 40G LR4 PSM ، 40GBASE-SR4 ، 40G QSFP + PLR4 و مراکز داده با تراکم بالا طراحی شده اند. برای برنامه های کاربردی مرکز داده با تراکم بالا 10/40/100G بهینه شده است.
تمام کانکتورهای MPO OMC از Senko / Nissin / Sumitomo تهیه می شوند.
- محیط های مرکز داده با تراکم بالا
- دستگاه های فیبر به ساختمان
- کاربردهای کانکتورهای داخلی در تجهیزات فیبر
مشخصات تحمل طول
| طول کلی (L) ((m) |
تحمل طول (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| ۴۰ لیتر |
+0.5٪ x L/-0 |
محصولات مرتبط
ZCM1122HIA1: MPO زنانه به MPO زنانه SM 3.0mm LSZH 12 فیبر MPO سیم پیچ
ZCM1152HIA1: MPO زنانه به MPO زنانه SM 3.0mm LSZH 24 فیبر MPO سیم پیچ
ZCM1127HLA1: MPO زنانه به MPO زنانه OM3 3.0mm LSZH 12 فیبر MPO سیم پیچ
ZCM1157HLA1: MPO زنانه به MPO زنانه OM3 3.0mm LSZH 24 فیبر MPO سیم پیچ
ZCM1128HMA1: MPO زنانه به MPO زنانه OM4 3.0mm LSZH 12 فیبر MPO سیم پیچ
ZCM1158HMA1: MPO زنانه به MPO زنانه OM4 3.0mm LSZH 24 فیبر MPO سیم پیچ
بسته بندی و سفارشی سازی
بسته بندی استاندارد شامل کابل های فیبر نوری محافظت شده با برچسب گذاری و علامت گذاری OMC است. اندازه های کارتن موجود: 34 × 22 × 15 سانتی متر، 44 × 34 × 24 سانتی متر، 54 × 39 × 34 سانتی متر. بسته بندی سفارشی در صورت درخواست در دسترس است.
خدمات OEM/ODM موجود از جمله:
- رنگ های سفارشی کابل، چاپ و مواد ژاکت
- برچسب گذاری OEM، حلقه های شناسایی و برچسب های کابل
