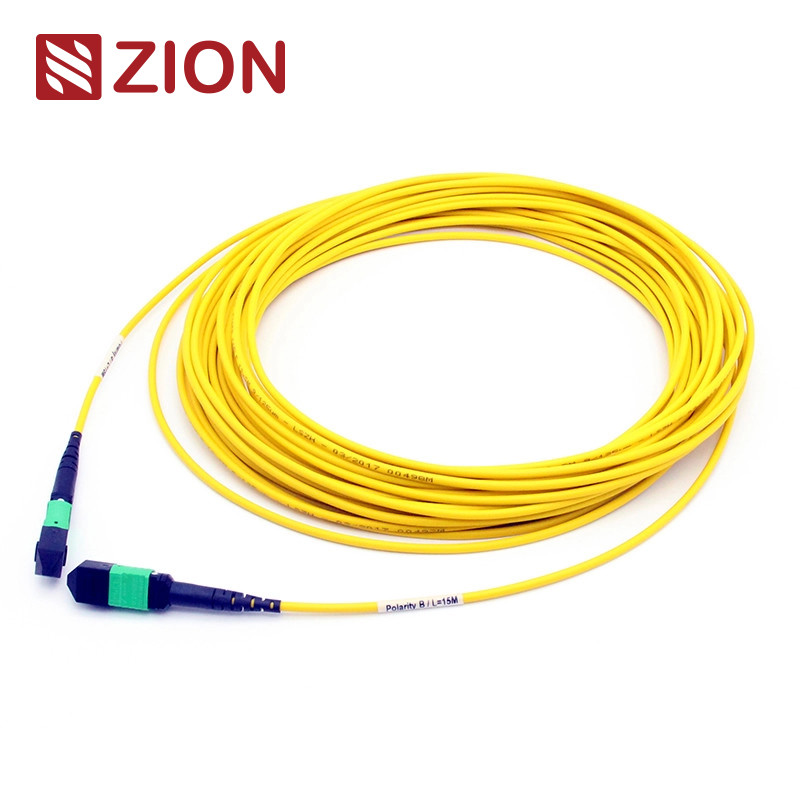

24 فیبر MTP Patch Cord Single Mode LSZH زنانه به زنانه مترهای سفارشی 3.0mm

24 Fibers MTP Patch Cord Singlemode LSZH Female To Female 3.0mm Custom Meters
24 Fibers MTP Patch Cord Singlemode LSZH Female To Female 3.0mm Custom Meters
24 Fibers MTP Patch Cord Singlemode LSZH Female To Female 3.0mm Custom Meters
اطلاعات پایه
محل منبع: چین
نام تجاری: HELLOSIGNAL® OR OEM
مقدار حداقل تعداد سفارش: 50 عدد
جزئیات بسته بندی: 10 کامپیوتر / کیسه پلاستیکی
زمان تحویل: به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت: T/T
قابلیت ارائه: بدون محدودیت
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
ماندگاری: <0.3dB تغییر معمولی، 200 جفت گیری قابلیت تعویض: ≤0.2dB
استحکام کششی: >70N زمان اتصال به برق: > 600
دمای عملیاتی (℃): -40 تا + 85 درجه سانتیگراد
برجسته کردن:

پچ بند ناف MTP تک حالته 3.0 میلی متر

,

3.0 میلی متر Mtp فیبر نوری پچ سیم

توضیحات محصول

کابل پچ 24 فیبر MTP ماده به ماده تک حالته 3.0mm LSZH
کابل پچ MTP ماده به MTP ماده SM 3.0mm LSZH 24 فیبر MTP سفارشی متر
24 فیبر MTP Patch Cord Single Mode LSZH زنانه به زنانه مترهای سفارشی 3.0mm 0
کد و توضیحات Zion
کد Zion: ZCM2152HIA1X
توضیحات Zion: کابل پچ MTP ماده به MTP ماده SM 3.0mm LSZH 24 فیبر MTP سفارشی متر
کانکتور MPO یک نوع کانکتور فشار-روی چند فیبری است که برای سیستم‌های پیش اتصال فیبر با چگالی بالا طراحی شده است. این کانکتورها عمدتاً در محیط‌های مرکز داده، کاربردهای فیبر به ساختمان و اتصالات داخلی در تجهیزات فرستنده و گیرنده نوری که از فناوری‌های 40G، 100G و QSFP+ پشتیبانی می‌کنند، استفاده می‌شوند.
انواع کانکتور MTP بر اساس مقررات IEC 61754-7 بر اساس تعداد هسته‌ها، جنسیت (نر/ماده) و قطبیت (PC یا APC) طبقه‌بندی می‌شوند.
این کابل پچ فیبر MTP-MTP 3.0mm LSZH دارای کانکتورهای MTP در هر دو انتها است و با 12، 24، 48، 60، 72، 96 یا 144 فیبر موجود است. این کابل از سرعت‌های تا 10/40/100 گیگابیت بر ثانیه راه‌حل‌های مرکز داده پشتیبانی می‌کند و برای اتصال کاست‌ها، پنل‌ها یا فن‌اوت‌های MTP مقاوم ایده‌آل است. کابل پچ استقرار سریع کابل‌کشی ستون فقرات با چگالی بالا را در مراکز داده و سایر محیط‌های فیبر بالا تسهیل می‌کند.
کابل پچ فیبر 24F MTP-MTP به طور خاص برای کاربردهای مرکز داده با چگالی بالا طراحی شده است و از اپتیک 100G QSFP28 SR4 اتصالات مستقیم پشتیبانی می‌کند.
استاندارد صنعتی کانکتورها
مرجع تک حالته MPO: EIA/TIA-604-5
جزئیات محفظه تک حالته MPO: SM APC: کانکتورهای سبز + بوت مشکی (MTP با تلفات استاندارد); SM APC: کانکتورهای زرد + بوت مشکی (MTP با تلفات فوق‌العاده کم)
مرجع چند حالته MPO: EIA/TIA-604-5
جزئیات محفظه چند حالته MPO: OM1&OM2 PC: کانکتورهای بژ + بوت مشکی (MTP با تلفات استاندارد); OM3&OM4 PC: کانکتورهای آبی + بوت مشکی (MTP با تلفات استاندارد و فوق‌العاده کم); OM3&OM4 PC: کانکتورهای بنفش اَبرَنگی + بوت مشکی (MTP با تلفات استاندارد)
  • مطابق با استاندارد IEC IEC-61754-7; IEC61755، Telcordia GR-1435-CORE، JIS C5982; TIA-604-5(FOCIS5) مطابق با کابل‌کشی ساختاری طبق TIA-568-C
  • 10G Fiber Channel Compliant
  • 40G و 100G IEEE 802.3
مشخصات نوری
افت درج (MPO)(IEC 61300-3-34) تک حالته (APC 8 درجه پولیش شده): تلفات استاندارد: ≤0.75dB(حداکثر)، ≤0.50dB(معمولی); تلفات فوق‌العاده کم: ≤0.35dB(حداکثر)، ≤0.20dB(معمولی)
افت درج (MPO)(IEC 61300-3-34) چند حالته (پولیش تخت PC): تلفات استاندارد: ≤0.6dB(حداکثر)، ≤0.50(معمولی); تلفات فوق‌العاده کم: ≤0.35dB(حداکثر)، ≤0.20dB(معمولی)
افت درج (LC/SC/FC/ST)(IEC 61300-3-6) تک حالته (APC 8 درجه پولیش شده): ≤0.3dB
افت درج (LC/SC/FC/ST)(IEC 61300-3-6) چند حالته (پولیش تخت PC): ≤0.3dB
افت بازگشتی (MPO) تک حالته (APC 8 درجه پولیش شده): ≥60dB (8 درجه پولیش)
افت بازگشتی (MPO) چند حالته (پولیش تخت PC): ≥25dB
افت بازگشتی (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
افت بازگشتی (LC/SC/FC/ST): ≥35dB
دوام: تغییر معمولی <0.3dB (200 جفت‌شدن)
قابلیت تعویض: ≤0.2dB
آزمون درج-بیرون کشیدن: 500 بار، IL＜0.5dB
مقاومت کششی: >70N
دفعات اتصال: >600
دمای عملیاتی تک حالته (APC): -40°C تا +85°C
ویژگی‌ها
  • افت درج کم، افت بازگشتی بالا
  • کانکتور چند فیبری مبتنی بر MT، خاتمه‌ها و مجموعه‌های کانکتور 4، 8، 12 و 24 فیبری
  • راه‌حل اقتصادی برای خاتمه انبوه فیبر
  • طراحی شده برای تلفات کم و کاربردهای SM و MM با تلفات استاندارد
  • گزینه‌های کابل گرد مقاوم، کابل بیضی و روبان برهنه موجود است
  • محفظه‌های کدگذاری شده با رنگ برای تمایز نوع فیبر، نوع پولیش و/یا درجه کانکتور موجود است
  • خوب در تکرارپذیری و قابلیت تعویض
کاربرد
این کابل پچ 24F MTP-MTP برای کاربردهای مرکز داده با چگالی بالا 10/40/100G بهینه شده است. این کابل برای اتصالات مستقیم اپتیک 100G QSFP28 SR4 و محیط‌های مرکز داده با چگالی بالا طراحی شده است.
تمام کانکتورهای MPO OMC از Senko/Nissin/Sumitomo تهیه می‌شوند. کابل‌های پچ فیبر MPO مجموعه‌های کابلی با چگالی بالا هستند که در سه حوزه اصلی استفاده می‌شوند:
  • کاربردهای مرکز داده با محیط‌های با چگالی بالا
  • نصب‌های فیبر به ساختمان
  • کاربردهای کانکتور داخلی در تجهیزات فیبر
قوانین نام‌گذاری و اطلاعات تأیید سفارش
24 فیبر MTP Patch Cord Single Mode LSZH زنانه به زنانه مترهای سفارشی 3.0mm 1
زبانه Push Pull برای Senko MTP
24 فیبر MTP Patch Cord Single Mode LSZH زنانه به زنانه مترهای سفارشی 3.0mm 2
نقشه کابل اصلی MTP-MTP 24F
24 فیبر MTP Patch Cord Single Mode LSZH زنانه به زنانه مترهای سفارشی 3.0mm 3
طول کلی (L)(متر) طول تلرانس (سانتی‌متر)
0+5/-0
1+10/-0
10+15/-0
40'+0.5% x L/-0
سه روش اتصال به حفظ قطبیت صحیح MTP/MTP کمک می‌کند
24 فیبر MTP Patch Cord Single Mode LSZH زنانه به زنانه مترهای سفارشی 3.0mm 4
راه‌حل قطبیت Base-24
برای پاسخگویی به تقاضاهای افزایش پهنای باند، کابل‌های MTP/MPO 24 فیبری معرفی شده‌اند تا مهاجرت به شبکه‌های 100G را تسهیل کنند. این کابل‌ها چگالی کابل‌کشی 12 فیبری را در همان ردپا دو برابر می‌کنند، تعداد فیبر را کاهش می‌دهند، مسیرهای کابل را به حداقل می‌رسانند و جریان هوا را بهبود می‌بخشند. حفظ قطبیت کابل‌کشی MTP/MPO base-24 پیچیده‌تر است و OMC کابل‌های اصلی MTP/MPO نوع A (کلید به بالا به کلید به پایین) را توصیه می‌کند. با کاست‌های نوع A و AF ما، کابل‌های پچ A-to-A دیگر مورد نیاز نیستند.
24 فیبر MTP Patch Cord Single Mode LSZH زنانه به زنانه مترهای سفارشی 3.0mm 5
کابل اصلی داغ Zion Communication
7236001 ZCM1122HIA1: MPO ماده به MPO ماده SM 3.0mm LSZH 12 فیبر کابل پچ MPO سفارشی متر
7236002 ZCM1152HIA1: MPO ماده به MPO ماده SM 3.0mm LSZH 24 فیبر کابل پچ MPO سفارشی متر
7236003 ZCM1127HLA1: MPO ماده به MPO ماده OM3 3.0mm LSZH 12 فیبر کابل پچ MPO سفارشی متر
7236004 ZCM1157HLA1: MPO ماده به MPO ماده OM3 3.0mm LSZH 24 فیبر کابل پچ MPO سفارشی متر
7236005 ZCM1128HMA1: MPO ماده به MPO ماده OM4 3.0mm LSZH 12 فیبر کابل پچ MPO سفارشی متر
7236006 ZCM1158HMA1: MPO ماده به MPO ماده OM4 3.0mm LSZH 24 فیبر کابل پچ MPO سفارشی متر
7236007 ZCM2122HIA1: MTP ماده به MTP ماده SM 3.0mm LSZH 12 فیبر کابل پچ MTP سفارشی متر
7236008 ZCM2152HIA1: MTP ماده به MTP ماده SM 3.0mm LSZH 24 فیبر کابل پچ MTP سفارشی متر
7236009 ZCM2127HLA1: MTP ماده به MTP ماده OM3 3.0mm LSZH 12 فیبر کابل پچ MTP سفارشی متر
7236010 ZCM2157HLA1: MTP ماده به MTP ماده OM3 3.0mm LSZH 24 فیبر کابل پچ MTP سفارشی متر
7236011 ZCM2128HMA1: MTP ماده به MTP ماده OM4 3.0mm LSZH 12 فیبر کابل پچ MTP سفارشی متر
7236012 ZCM2158HMA1: MTP ماده به MTP ماده OM4 3.0mm LSZH 24 فیبر کابل پچ MTP سفارشی متر
بسته‌بندی
این بسته‌بندی کابل فیبر نوری برای جابجایی آسان و محافظت بهینه طراحی شده است. اندازه‌های کارتن استاندارد شامل 34×22×15 سانتی‌متر، 44×34×24 سانتی‌متر و 54×39×34 سانتی‌متر است. انتخاب کارتن به مقدار سفارش بستگی دارد. گزینه‌های بسته‌بندی سفارشی در دسترس هستند.
24 فیبر MTP Patch Cord Single Mode LSZH زنانه به زنانه مترهای سفارشی 3.0mm 6
سرویس OEM/ODM
  • رنگ کابل، کلمه چاپ، جنسیت روکش کابل، رنگ کانکتور
  • برچسب OEM، حلقه شناسایی، برچسب کابل، جعبه، علائم حمل و نقل
  • سطوح کیفیت مختلف موجود است
24 فیبر MTP Patch Cord Single Mode LSZH زنانه به زنانه مترهای سفارشی 3.0mm 7
