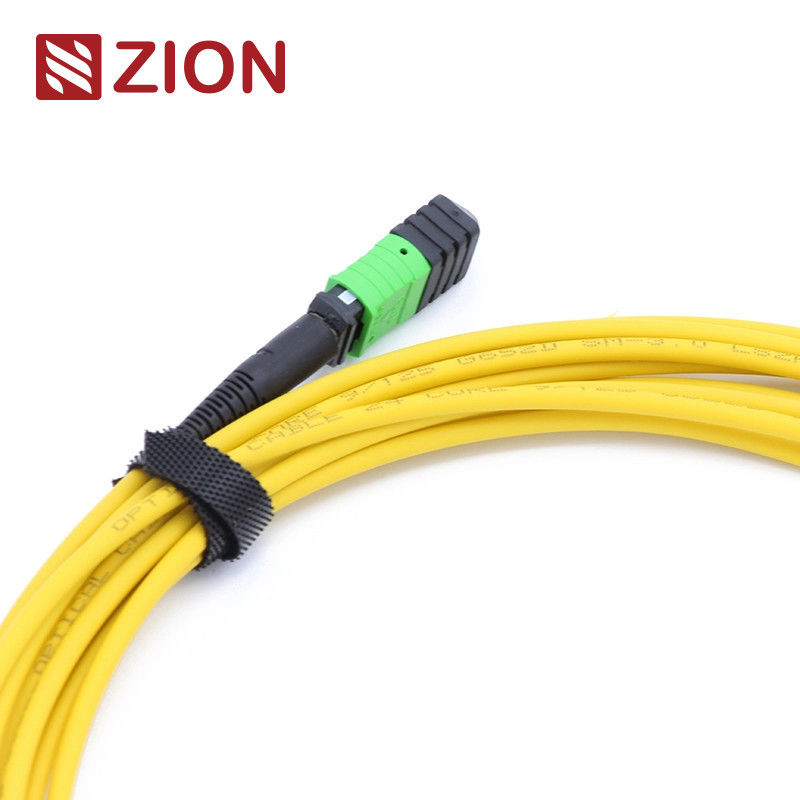

12 فیبر MTP Female to MTP Female Patch Cord Singlemode 3.0mm LSZH

12 Fibers MTP Female To MTP Female Patch Cord Singlemode 3.0mm LSZH

اطلاعات پایه

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	50 عدد
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	بدون محدودیت

بهترین قیمت اکنون تماس بگیرید

اطلاعات تکمیلی

ماندگاری:	<0.3dB تغییر معمولی، 200 جفت گیری	قابلیت تعویض:	≤0.2dB
استحکام کششی:	>70N	زمان اتصال به برق:	> 600
دمای عملیاتی (℃):	-40 تا + 85 درجه سانتیگراد
برجسته:	پچ بند ناف فیبر نوری MTP متری سفارشی , پچ سیم فیبر نوری LSZH MTP , پچ سیم فیبر نوری MTP 12 فیبر

توضیحات محصول

MTP/MPO

پچ سیم فیبر 12F MPO(MTP)-MPO(MTP) برای 40G QSFP+ SR4 طراحی شده است.

40G QSFP+ CSR4 و 100G QSFP28 SR4 اتصالات مستقیم و مرکز داده با چگالی بالا

مترهای سفارشی MTP Female به MTP Female SM 3.0mm LSZH 12 Fibers MTP Patch Cord

کد صهیون و توضیحات

کد صهیون		توضیحات صهیون
ZCM2122HIA1X		مترهای سفارشی MTP Female به MTP Female SM 3.0mm LSZH 12 Fibers MTP Patch Cord
کانکتور MTP نوعی کانکتور فیبر است.MTP (Multi-Fiber Push On) یک نوع اتصال فیبر چند هسته ای است.سیستم پیش اتصال فیبر با چگالی بالا MTP در حال حاضر عمدتاً در استفاده از محیط های با چگالی بالا مراکز داده، استفاده از فیبر نوری در ساختمان و کاربردهای اتصال داخلی در تجهیزات فرستنده گیرنده نوری مانند دستگاه نوری استفاده می شود. , 40G, 100G, QSFP+.
انواع اتصال دهنده های MTP بر اساس مقررات IEC 61754-7 متمایز می شوند: شماره هسته (شماره آرایه)، سر نر (نر، ماده)، قطبیت (PC یا APC).
پچ سیم فیبر MTP-MTP 3.0 میلی متری LSZH.کابل MTP Fiber Patch Cord با کانکتور MTP در دو طرف خاتمه می یابد.MTP Fiber Patch Cord ماژول های MTP را به عنوان یک پیوند دائمی به یکدیگر متصل می کند.فیبر پچ کورد با الیاف 12، 24، 48،60،72،96،144 موجود است.راه حل های مرکز داده تا سرعت 10/40/100Gbps پشتیبانی می کند.آنها معمولاً برای اتصال کاست‌ها، پانل‌ها یا فن‌آوت‌های مقاوم MTP و تسهیل استقرار سریع کابل‌کشی ستون فقرات با چگالی بالا در مراکز داده و سایر محیط‌های فیبر بالا استفاده می‌شوند.علاوه بر این، MTP همچنین هنگامی که مجبور به تغییر سبک اتصال در پچ پنل ها هستید، انعطاف و راحتی زیادی را ارائه می دهد.به جای تعویض کانکتور روی تنه کابل، فقط یک کاست جدید با سبک کانکتور جدید در سمت اتصال متقاطع پچ پنل نصب کنید.
پچ کورد فیبر 12F MTP-MTP برای اتصالات مستقیم 40G QSFP+ SR4، 40G QSFP+ CSR4 و 100G QSFP28 SR4 اتصالات مستقیم و مرکز داده با چگالی بالا طراحی شده است.

استاندارد صنعتی اتصال دهنده ها:

رابط	ارجاع	جزئیات مسکن
MTP تک حالت	EIA/TIA-604-5	SM APC: کانکتورهای سبز + بوت سیاه (Standard Loss MTP) SM APC: کانکتورهای زرد + بوت سیاه (MTP با اتلاف فوق العاده کم)
چند حالته MTP	EIA/TIA-604-5	رایانه شخصی OM1&OM2: کانکتورهای بژ + بوت سیاه (MTP Loss Standard) رایانه شخصی OM3&OM4: کانکتورهای آبی + بوت سیاه (استاندارد و فوق کم اتلاف MTP) رایانه شخصی OM3&OM4: کانکتورهای هدر ویولت + بوت سیاه (MTP از دست دادن استاندارد)

مطابق با استاندارد IEC IEC-61754-7؛IEC61755، Telcordia GR-1435-CORE، JIS C5982؛کابل کشی ساختاری مطابق با TIA-604-5 (FOCIS5) در TIA-568-C
سازگار با کانال فیبر 10G
40G و 100G IEEE 802.3

مشخصات نوری:

موارد خاص	حالت تک (APC 8 درجه پولیش)	چند حالته (PC Flat Polish)
از دست دادن nsertion (MTP) (IEC 61300-3-34)	ضرر استاندارد:≤0.75dB (حداکثر)، ≤0.50dB (معمولی) ضرر فوق العاده کم:≤0.35dB (حداکثر)، ≤0.20dB (معمولی)	ضرر استاندارد:≤0.6dB (حداکثر)، ≤0.50 (معمولی) ضرر فوق العاده کم:≤0.35dB (حداکثر)، ≤0.20dB (معمولی)
از دست دادن درج (LC/SC/FC/ST) (IEC 61300-3-6)	≤0.3dB	≤0.3dB
ضرر برگشتی (MTP)	≥60dB(پولیش 8 درجه)	≥25dB
ضرر برگشتی (LC/SC/FC/ST)	APC≥60dB;UPC≥50dB	≥35dB
ماندگاری	<0.3dB تغییر معمولی، 200 جفت گیری
قابلیت تعویض	≤0.2dB
استحکام کششی	>70N
زمان های اتصال	> 600
دمای عملیاتی (℃)	· -40 تا + 85 درجه سانتیگراد

امکانات:
تلفات درج کم، تلفات بازده بالا
اتصال دهنده چند فیبر مبتنی بر MT، پایانه ها و مجموعه های اتصال فیبر 4،8،12 و 24
راه حل اقتصادی برای خاتمه انبوه فیبر
طراحی شده برای برنامه های کاربردی SM و MM با تلفات کم و استاندارد
کابل گرد مقاوم، کابل بیضی شکل و گزینه‌های روبان برهنه موجود است
محفظه های کد رنگی موجود برای متمایز کردن نوع فیبر، نوع پولیش و/یا درجه اتصال
از نظر تکرارپذیری و تعویض پذیری خوب است

کاربرد:
همه کانکتورهای MTP OMC از Senko/Nissin/Sumitomo هستند.MTP Patch Cord نوعی مجموعه کابل با چگالی بالا است که به طور کلی در سه ناحیه استفاده می شود.
برنامه مرکز داده با محیط درجه متراکم بالا
فیبر نوری به ساختمان
کاربرد کانکتور داخلی در تجهیزات فیبر.

قوانین نامگذاری و اطلاعات تایید سفارش:

12 فیبر MTP Female to MTP Female Patch Cord Singlemode 3.0mm LSZH 2

Push Pull Tab برای Senko MTP

12 فیبر MTP Female to MTP Female Patch Cord Singlemode 3.0mm LSZH 3

نقشه کشی کابل ترانک MTP-MTP 12F.

12 فیبر MTP Female to MTP Female Patch Cord Singlemode 3.0mm LSZH 4

طول کلی (L) (m)						طول تحمل (سانتی متر)
0<L<1						+5/-0
1<L<10						+10/-0
10<L<40						+15/-0
40<L						'+0.5% x L/-0

سه روش اتصال به حفظ قطبیت مناسب MTP/MTP کمک می کند

12 فیبر MTP Female to MTP Female Patch Cord Singlemode 3.0mm LSZH 5

1. قطبیت اتصال

قطبیت کابل های MTP A از طراحی کلید بالا، کلید پایین استفاده می کنند.بنابراین، همانطور که در شکل زیر نشان داده شده است، موقعیت 1 از یک
کانکتور مربوط به موقعیت 1 یک کانکتور دیگر است.تلنگر قطبی وجود ندارد.بنابراین، زمانی که از کابل MTP قطبی A برای اتصال استفاده می کنیم، باید از کابل های پچ دوبلکس AB در یک طرف و از کابل های پچ دوبلکس AA در طرف دیگر استفاده کنیم.از آنجایی که در این لینک، Rx1 باید به Tx1 متصل شود.اگر از کابل پچ دوبلکس AA استفاده نکنیم، طبق اصل طراحی کابل قطبیت A MTP، فیبر 1 ممکن است به فیبر 1 منتقل شود، یعنی Rx1 ممکن است به Rx1 منتقل شود که ممکن است باعث خطا شود.

12 فیبر MTP Female to MTP Female Patch Cord Singlemode 3.0mm LSZH 6

2. اتصال قطبیت B

کابل‌های قطبی B MTP از طراحی کلید بالا و کلید بالا استفاده می‌کنند.بنابراین، همانطور که در شکل زیر نشان داده شده است، موقعیت 1 یک کانکتور مطابق با موقعیت 12 یک کانکتور دیگر است.بنابراین، زمانی که از کابل B MTP قطبی برای اتصال استفاده می کنیم، باید از کابل های پچ دوبلکس AB در هر دو سر استفاده کنیم.از آنجایی که طراحی کلید تا کلید به چرخاندن قطبیت کمک می کند، که باعث می شود فیبر 1 به فیبر 12 منتقل شود، یعنی Rx1 به Tx1 منتقل می شود.

12 فیبر MTP Female to MTP Female Patch Cord Singlemode 3.0mm LSZH 7

3. اتصال قطبی C

مانند کابل‌های قطبی A MTP، کابل‌های قطبی C MTP نیز از طراحی کلید بالا و پایین استفاده می‌کنند.با این حال، در داخل کابل، یک طرح متقاطع فیبر وجود دارد که باعث می شود موقعیت 1 یک کانکتور مطابق با موقعیت 2 باشد.
کانکتور دیگرهمانطور که در شکل زیر نشان داده شده است، زمانی که از کابل قطبی C MTP برای اتصال استفاده می کنیم، باید از کابل های پچ دوبلکس AB در هر دو سر استفاده کنیم.از آنجایی که طراحی فیبر متقاطع به چرخش قطبی کمک می کند، که باعث می شود فیبر 1 به فیبر 2 منتقل شود، یعنی Rx1 به Tx1 منتقل می شود.

12 فیبر MTP Female to MTP Female Patch Cord Singlemode 3.0mm LSZH 8

توجه: نوع قطبی در قوانین نامگذاری زیر است-قطب A، قطب B، قطب C

کابل هات ترانک Zion Communication

کد صهیون		توضیحات صهیون
7236001	ZCM1122HIA1X	MPO Female To MPO Female SM 3.0mm LSZH 12 Fibers MPO Patch Cord Meters Custom Meters
7236002	ZCM1152HIA1X	مترهای سفارشی بند ناف MPO Female به MPO Female SM 3.0mm LSZH 24 Fibers MPO Patch Cord
7236003	ZCM1127HLA1X	MPO Female To MPO Female OM3 3.0mm LSZH 12 Fibers MPO Patch Cord مترهای سفارشی
7236004	ZCM1157HLA1X	MPO Female To MPO Female OM3 3.0mm LSZH 24 Fibers MPO Patch Cord مترهای سفارشی
7236005	ZCM1128HMA1X	MPO Female To MPO Female OM4 3.0mm LSZH 12 Fibers MPO Patch Cord Meters Custom Meters
7236006	ZCM1158HMA1X	مترهای سفارشی بند ناف MPO Female به MPO Female OM4 3.0mm LSZH 24 Fibers MPO Patch Cord
7236007	ZCM2122HIA1X	مترهای سفارشی MTP Female به MTP Female SM 3.0mm LSZH 12 Fibers MTP Patch Cord
7236008	ZCM2152HIA1X	مترهای سفارشی MTP Female به MTP Female SM 3.0mm LSZH 24 Fibers MTP Patch Cord
7236009	ZCM2127HLA1X	مترهای سفارشی MTP Female به MTP Female OM3 3.0mm LSZH 12 Fibers MTP Patch Cord
7236010	ZCM2157HLA1X	مترهای سفارشی MTP Female به MTP Female OM3 3.0mm LSZH 24 Fibers MTP Patch Cord
7236011	ZCM2128HMA1X	مترهای سفارشی MTP Female به MTP Female OM4 3.0mm LSZH 12 Fibers MTP Patch Cord
7236012	ZCM2158HMA1X	مترهای سفارشی MTP Female به MTP Female OM4 3.0mm LSZH 24 Fibers MTP Patch Cord

بسته بندی

این بسته کابل فیبر نوری که به راحتی گرفته می شود و به خوبی محافظت می شود توسط OMC به عنوان پیش فرض برچسب و علامت گذاری شده است. اندازه کارتن استاندارد: 342215 سانتی متر.443424 سانتی متر ;543934 سانتی متر.اینکه کدام کارتن مورد استفاده قرار گیرد بستگی به تعداد کالا دارد.بسته بندی را می توان سفارشی کرد.

12 فیبر MTP Female to MTP Female Patch Cord Singlemode 3.0mm LSZH 9

خدمات OEM/ODM برای شما

1. رنگ کابل، کلمه چاپ، مواد ژاکت کابل، رنگ رابط
2. برچسب OEM، حلقه شناسایی، برچسب کابل،جعبه، علائم حمل و نقل
3. سطح کیفیت مختلف.
