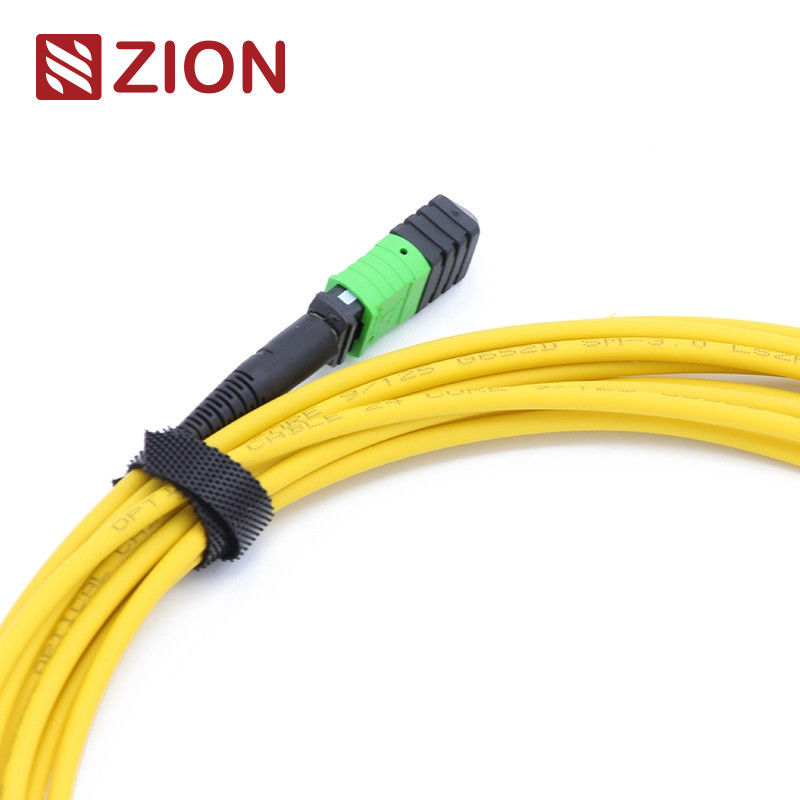

12 فیبر MTP زنانه به MTP زنانه پلاچ
سیم پیچ فیبر نوری تک حالت 3.0mm LSZH برای کاربردهای مرکز داده با چگالی بالا و راه حل های شبکه 40G / 100G طراحی شده است.
شناسایی محصول
کد زايون:ZCM2122HIA1X
توضیحات:MTP زنانه به MTP زنانه SM 3.0mm LSZH 12 فیبر MTP Patch Cord Custom Meters
خلاصه ی محصول
کانکتور MTP یک نوع کانکتور چند فیبر است که برای کاربردهای فیبر نوری با چگالی بالا طراحی شده است. این سیستم پیش اتصال عمدتاً در مراکز داده استفاده می شود.استفاده از فیبر به ساختمان، و اتصالات داخلی در تجهیزات گیرنده نوری که از فناوری های 40G، 100G و QSFP+ پشتیبانی می کنند.
کانکتورهای MTP مطابق با استانداردهای IEC 61754-7 با تعداد فیبر، جنسیت (مرد / زن) و قطب (PC یا APC) طبقه بندی می شوند.0mm LSZH Fiber Patch Cord دارای کانکتورهای MTP در هر دو سر است و در تعداد فیبر های مختلف از جمله 12 موجود است، 24، 48، 60، 72، 96 و 144 فیبر.
کاربردهای کلیدی
به طور خاص برای 40G QSFP+ SR4، 40G QSFP+ CSR4 و 100G QSFP28 SR4 طراحی شده است.
استانداردهای صنعتی و مشخصات
استانداردهای کانکتور
- مرجع MPO واحد: EIA/TIA-604-5
- محفظه MPO Single Mode: SM APC - کانکتورهای سبز + بوت سیاه (Standard Loss MTP)
- MPO Single Mode Housing: SM APC - کانکتورهای زرد + بوتاژ سیاه (MTP Super Low Loss)
- مرجع MPO Multimode: EIA/TIA-604-5
- مطابقت با IEC 61754-7، IEC 61755، Telcordia GR-1435-CORE، JIS C5982، TIA-604-5 (FOCIS5)
- مطابقت با کانال فیبر 10G
- 40G و 100G IEEE 802.3 سازگار
مشخصات عملکرد نوری
از دست دادن ورودی (MPO) APC تک حالت:
استاندارد: ≤0.75dB (حداکثر) ، ≤0.50dB (معمول)
فوق العاده کم: ≤0.35dB (حداکثر) ، ≤0.20dB (معمولا)
ضایعات ورودی (MPO) PC چند حالت:
استاندارد: ≤0.6dB (حداکثر) ، ≤0.50dB (معمول)
فوق العاده کم: ≤0.35dB (حداکثر) ، ≤0.20dB (معمولا)
ضایعات بازگشت (MPO) APC تک حالت:≥60dB
بازپرداخت از دست دادن (MPO) PC چند حالت:≥25dB
دوام:<0.3dB تغییر معمولی (200 جفت گیری)
قابل تعویض:≤0.2dB
آزمون ورودی-کشیدگی:500 بار، IL <0.5dB
مقاومت کششی:>70N
چرخه های پلاگین:>600
دمای کار:-40°C تا +85°C
ویژگی های کلیدی
- از دست دادن ورودی پایین و عملکرد از دست دادن بازگشت بالا
- کانکتور چند فیبر مبتنی بر MT با 4, 8, 12 و 24 پایانی فیبر
- راه حل اقتصادی کشت جمعی
- بهینه سازی شده برای از دست دادن کم و از دست دادن استاندارد برنامه های کاربردی تک حالت و چند حالت
- در دسترس در کابل گرد، کابل بیضی و گزینه های نوار برهنه
- محفظه های کد شده با رنگ برای شناسایی آسان نوع فیبر و نوع پولیش
- قابل تکرار و قابل تعویض عالی
کاربردهای اصلی
کابل های 12F MPO-LC/SC/FC/ST که برای 40G LR4 PSM، 40GBASE-SR4، 40G QSFP+ PLR4 و کاربردهای مرکز داده با چگالی بالا طراحی شده اند.بهینه سازی شده برای محیط های مرکز داده با تراکم بالا 10/40/100G.
- محیط های مرکز داده با تراکم بالا
- استفاده از فیبر به ساختمان
- اتصالات داخلی در تجهیزات فیبر نوری
مدارک محصول
قوانین نامگذاری و تایید نظم
برای Senko MTP، روی Pull Tab فشار دهید.
نقشه کابل MTP-MTP 12F
تحمل طول کابل
| طول کل (L) در متر |
تحمل طول در سانتی متر |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| ۴۰ لیتر |
+0.5٪ x L/-0 |
روش های اتصال قطبی MTP
سه روش اتصال استاندارد شده قطب MTP / MTP مناسب را برای انتقال سیگنال بهینه تضمین می کند.
قطبی بودن یک ارتباط
طراحی کلید بالا، کلید پایین تراز موقعیت فیبر را حفظ می کند (موقف 1 به موقعیت 1). نیاز به کابل های پیچ دوگانه A-B در یک انتهای و کابل های پیچ دوگانه A-A در انتهای دیگر دارد.
اتصال قطبی B
کلید بالا، طراحی کلید بالا با فلپ قطبی (موقعیت 1 به موقعیت 12) نیاز به کابل های پیچ دوگانه A-B در هر دو سر دارد.
اتصال قطبي C
طراحی کلید بالا، کلید پایین با فیبر صلیبی داخلی (موقف 1 به موقعیت 2) نیاز به کابل های پیچ دوگانه A-B در هر دو سر دارد.
يادداشت:نوع قطبی در قوانین نام گذاری محصول مشخص شده است - قطبی A، قطبی B یا قطبی C.
محصولات مرتبط
7236001 ZCM1122HIA1:MPO زنانه به MPO زنانه SM 3.0mm LSZH 12 فیبر MPO Patch Cord Custom Meters
7236002 ZCM1152HIA1:MPO زنانه به MPO زنانه SM 3.0mm LSZH 24 فیبر MPO Patch Cord Custom Meters
7236007 ZCM2122HIA1:MTP زنانه به MTP زنانه SM 3.0mm LSZH 12 فیبر MTP Patch Cord Custom Meters
7236008 ZCM2152HIA1:MTP زنانه به MTP زنانه SM 3.0mm LSZH 24 فیبر
اطلاعات بسته بندی
کابل های فیبر نوری بسته بندی شده حرفه ای با برچسب گذاری و علامت گذاری OMC. در اندازه های استاندارد کارتن موجود است: 34 × 22 × 15 سانتی متر، 44 × 34 × 24 سانتی متر و 54 × 39 × 34 سانتی متر. گزینه های بسته بندی سفارشی در دسترس است.
خدمات OEM/ODM
گزینه های سفارشی سازی شامل رنگ کابل ، چاپ ، مواد ژاکت ، رنگ های کانکتور ، برچسب گذاری OEM ، حلقه های شناسایی ، برچسب های کابل ، جعبه ها و علامت های حمل و نقل است.در دسترس در سطوح مختلف کیفیت برای پاسخگویی به الزامات خاص.
