اکنون استعلام کنید ماژول 100G 200G DWDM OADM با از دست دادن ورودی کم و انزوا کانال بالا برای شبکه های نوری ITU 0

ویژگی ها و کاربردهای ماژول 100G/200G DWDM OADM

ویژگی ها	کاربردها
فاصله کانال ITU افت درج کم باند عبور گسترده ایزولاسیون کانال بالا پایداری و قابلیت اطمینان بالا بدون اپوکسی در مسیر نوری	افزودن/حذف کانال شبکه DWDM مسیر یابی طول موج تقویت کننده فیبر نوری سیستم فیبر نوری CATV

مشخصات عملکرد

پارامتر	4 کانال	8 کانال
طول موج مرکزی (نانومتر)	شبکه ITU
فاصله کانال (گیگاهرتز)	100 /200
باند عبور کانال (@ پهنای باند -0.5dB) (نانومتر)	≥0.22(10OG)/ ≥0.5(200G)
افت درج (dB)	ln--Drop@drop: 2.0 Add--Out@add: 2.0 ln--Out@other: 2.5	ln--Drop@drop: 3.2 Add--Out@add: 3.2 ln--Out@other: 5.0
ایزولاسیون @کانال افزودن/حذف (dB)	مجاور: ≥30 غیر مجاور: ≥40
حساسیت دمایی افت درج (dB)	≤0.5
تغییر دمای طول موج (نانومتر/℃)	≤0.001
افت وابسته به قطبش (dB)	≤0.2
پراکندگی حالت قطبش (ps)	≤0.1
جهت داری (dB) (ورودی به افزودن، خروجی به حذف، افزودن به حذف)	≥45
افت بازگشت (dB)	≥45
حداکثر توان قابل تحمل (mW)	300
دمای عملیاتی (℃)	-10~+70
دمای ذخیره سازی (℃)	-40~+85
ابعاد بسته (mm)	L100 x W80 xH10	L120 x W80 x H18

مشخصات فوق برای دستگاه های بدون کانکتور است. مشخصات ممکن است بدون اطلاع قبلی تغییر کند.

اطلاعات سفارش

CWDM	فاصله کانال	تعداد کانال ها	کانال اول	بسته	قطر فیبر	طول فیبر	کانکتور
	1=100GGrid 2=200GGrid	04=4 کانال 08=8 کانال	21=Ch21 ... 34=Ch34 ... 60=Ch60 ...	1=ماژول جعبه ABS 2=Rackmount 3=LGXBoX 4=جعبه درج 5=مشخص کنید	0=250μm 1=900μm 2=2.0mm 3=3.0mm	1=1m 2=2m S=مشخص کنید	O=هیچکدام 1=FC/APC 2=FC/UPC 3=SCI/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST s=مشخص کنید

اجزای نوری

محصولات کابل ADSS

تمام دی الکتریک، کابل ADSS رشته ای لوز تیوب، G.652.D، پلی اتیلن (PE) | AT(ضد ردیابی) غلاف، ژل پر شده، خود نگهدارنده، نخ آرامید| KEVLAR

طول موج مرکز (NM):	شبکه ITU	فاصله کانال (گیگاهرتز):	100/200
جهت دهی (dB):	≥45	از دست دادن بازگشت (DB):	≥45
حداکثر توان هندلینگ (mW):	300
برجسته کردن:	ماژول ITU Grid DWDM OADM,مولتی پلکسر نوری Add-Drop با افت کم درج,مولتی پلکسر تقسیم طول موج جداسازی کانال بالا , Low Insertion Loss Optical Add-Drop Multiplexer , High Channel Isolation Wavelength Division Multiplexer

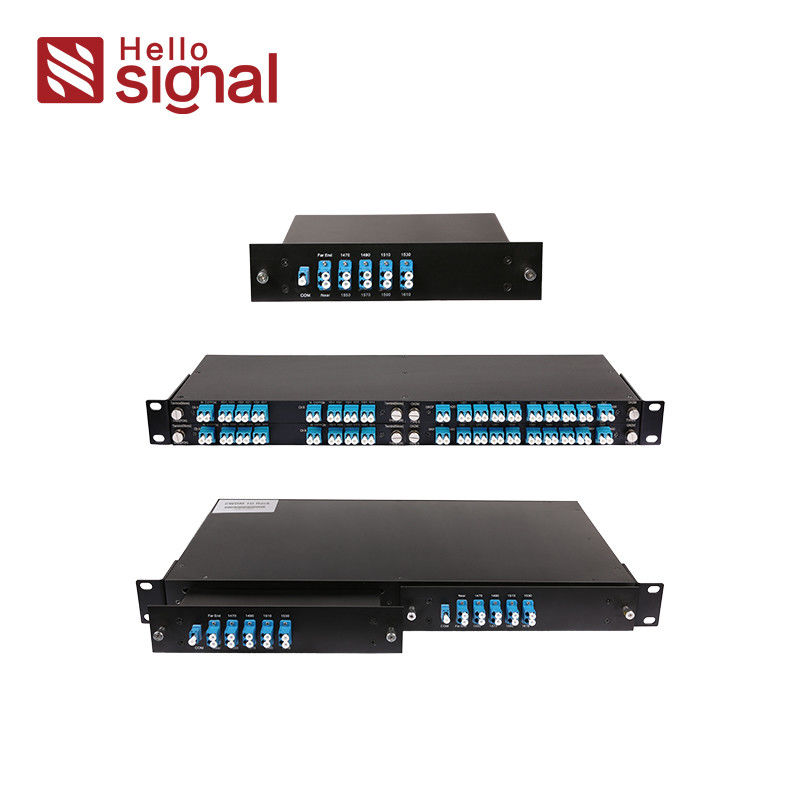

ماژول 100G 200G DWDM OADM با از دست دادن ورودی کم و انزوا کانال بالا برای شبکه های نوری ITU
